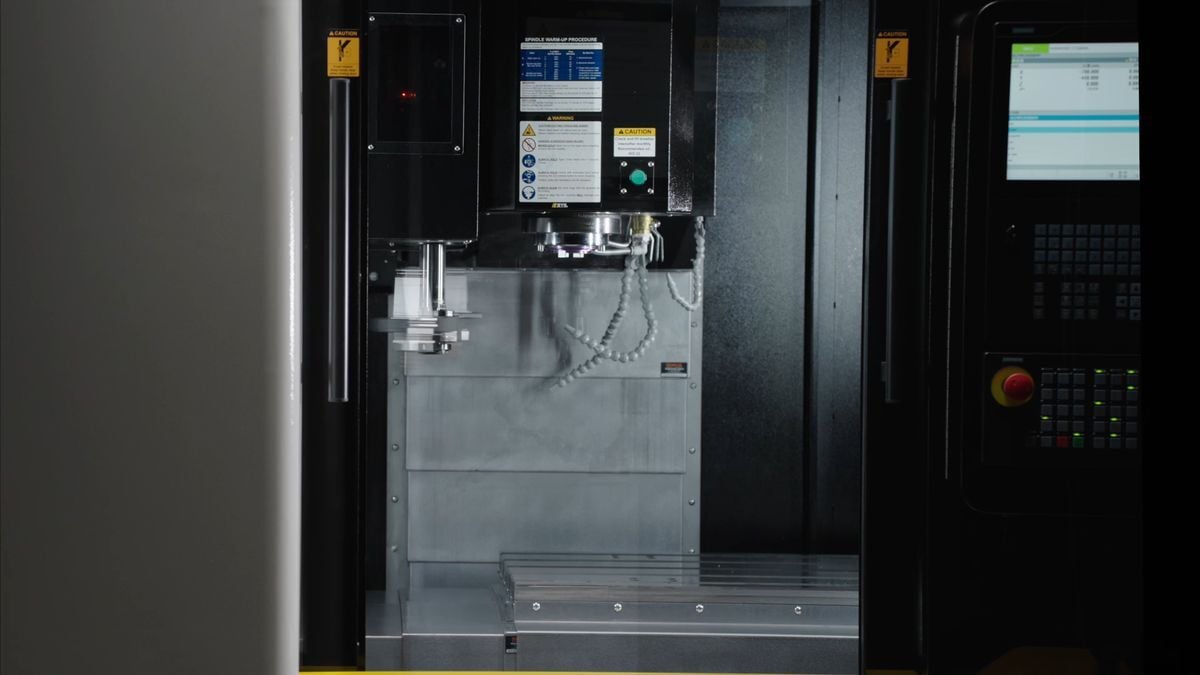

Подорожі
Поздовжній хід X
760 мм
Поперечний хід Y
500 мм
Хід шпинделя Z
500 мм
Відстань між кінцем шпинделя та стільницею
100-600 мм
Відстань між шпинделем і поверхнею колони
530 мм

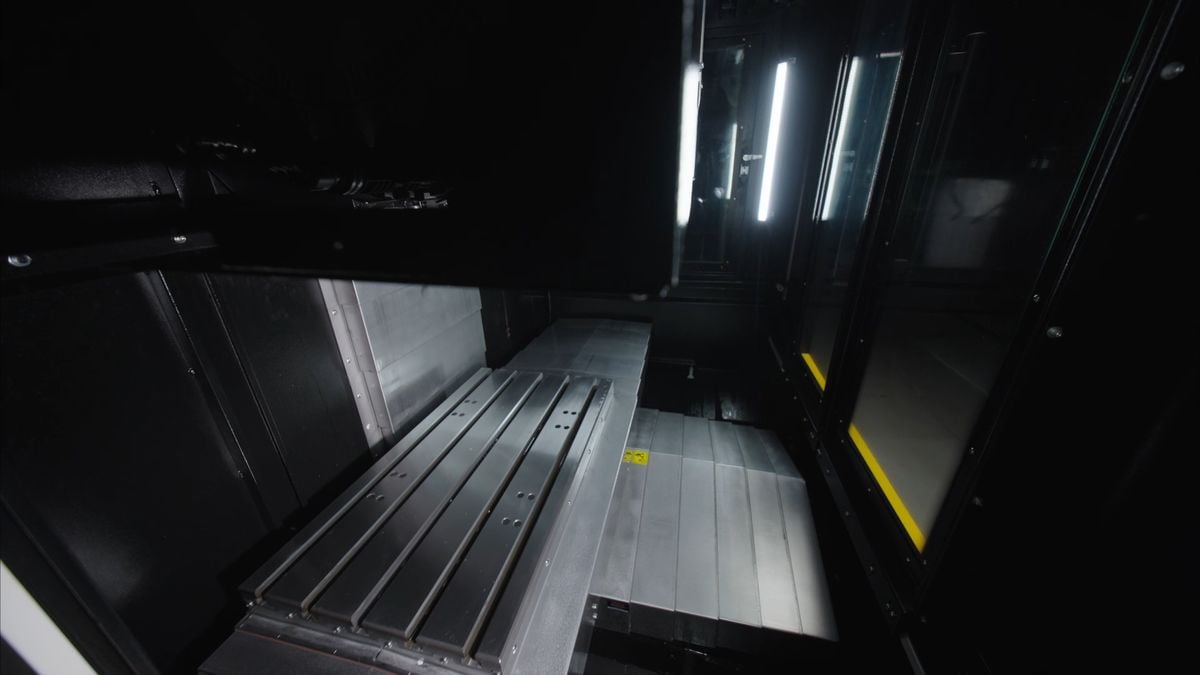

Таблиця
Робоча поверхня
860×500 мм
Т-подібні гнізда (кількість х розмір х відстань)
5×18×100 мм
Максимальне навантаження на стіл
1102,3 фунтів (500 кг)

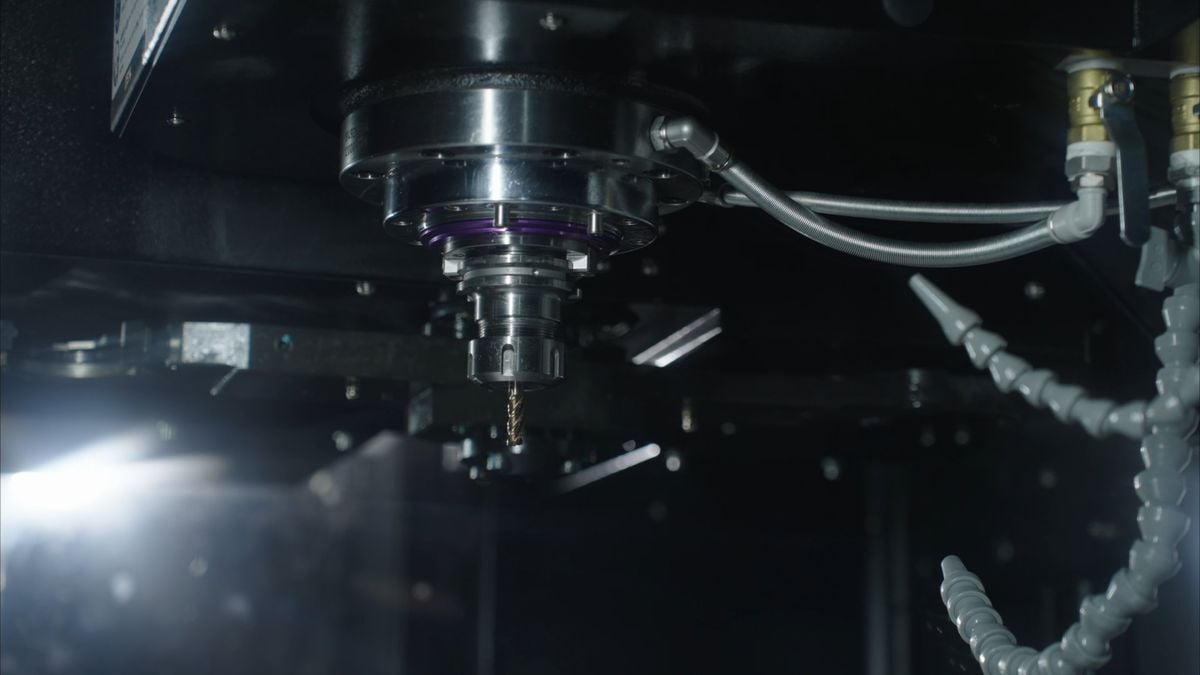

Шпиндель
Носик шпинделя
BT40
Частота обертання шпинделя
10 000 об/хв (12 000 об/хв опційно)
Механізм передачі
Ремінний/прямий тип

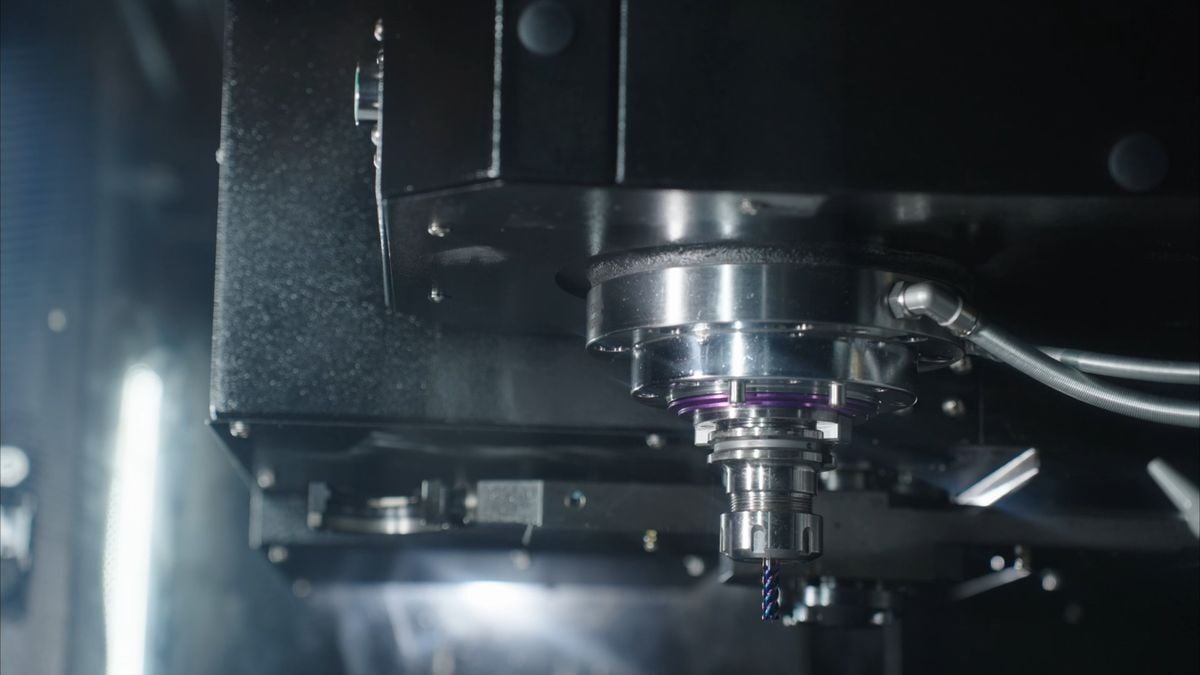

Годувати
Подача різання
10 000 мм/хв
Швидке переміщення
30 000 мм/хв

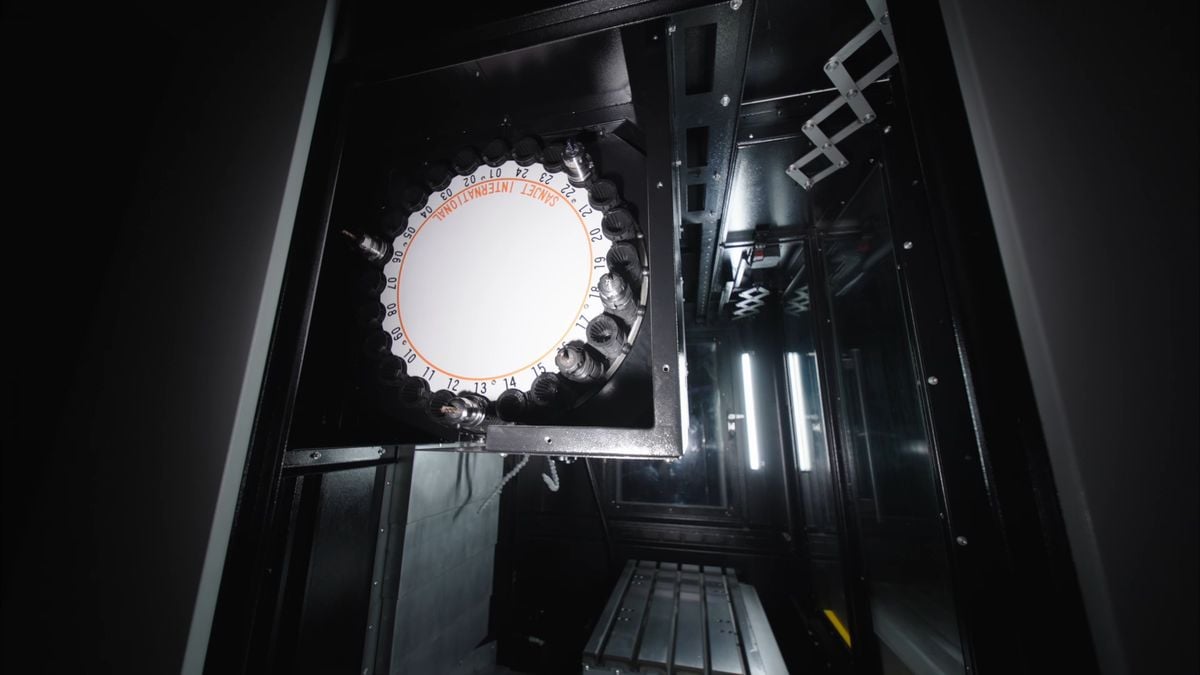

Автоматична зміна інструменту
Тримач інструменту
Тип кронштейна
Ємність для зберігання інструменту
24 шт
Максимальний. Діаметр інструменту
125 мм
Максимально. Довжина інструменту
240 мм
Максимально. Вага інструменту
15,4 фунта (7 кг)
Від інструменту до інструменту
2.0 s

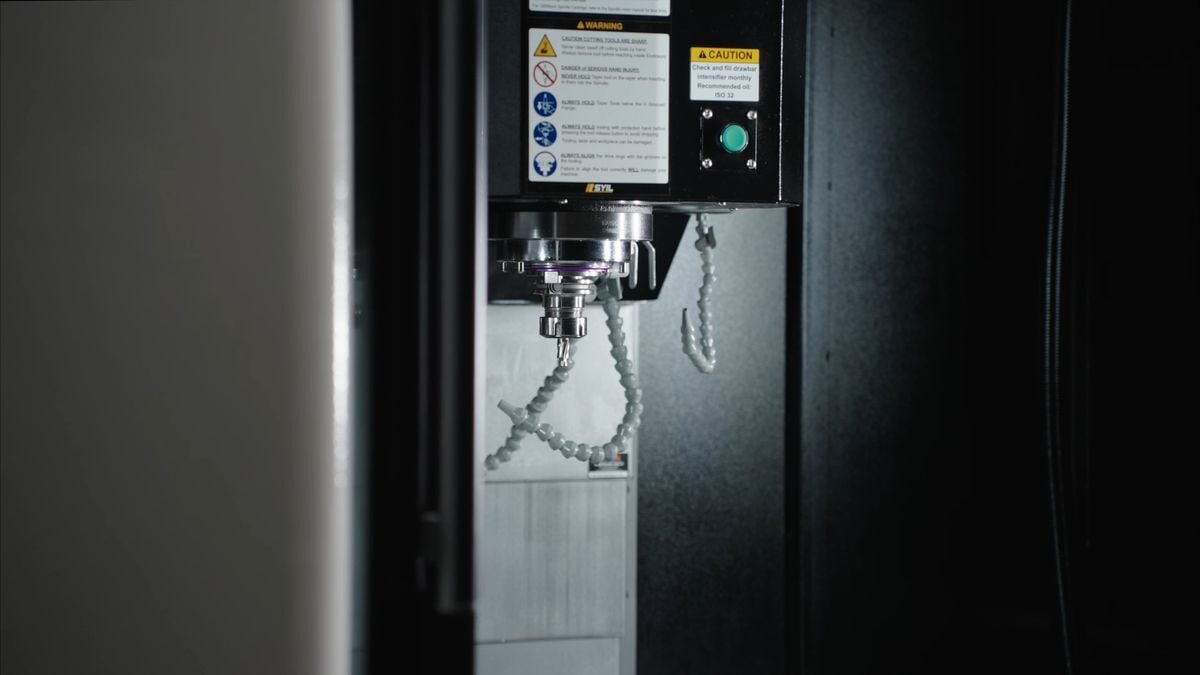

Двигуни
Потужність шпиндельного двигуна
11/17 кВт
Привідні двигуни X, Y, Z Осі
3,9/3,9/5,9 кВт
Генерал
Площа приміщення (Д×Ш×В)
1850×2245×2800 мм
Вага
6000 кг

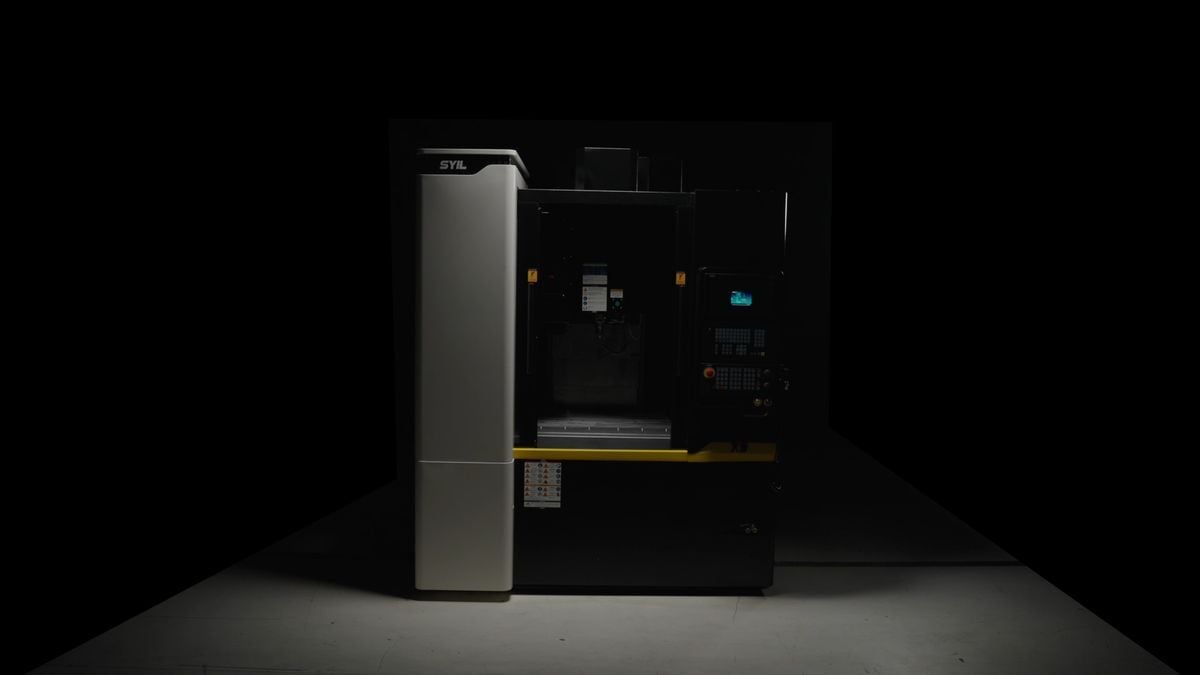

Основні характеристики SYIL X9
Відмінні можливості обробки. Обробка повного спектру операцій.

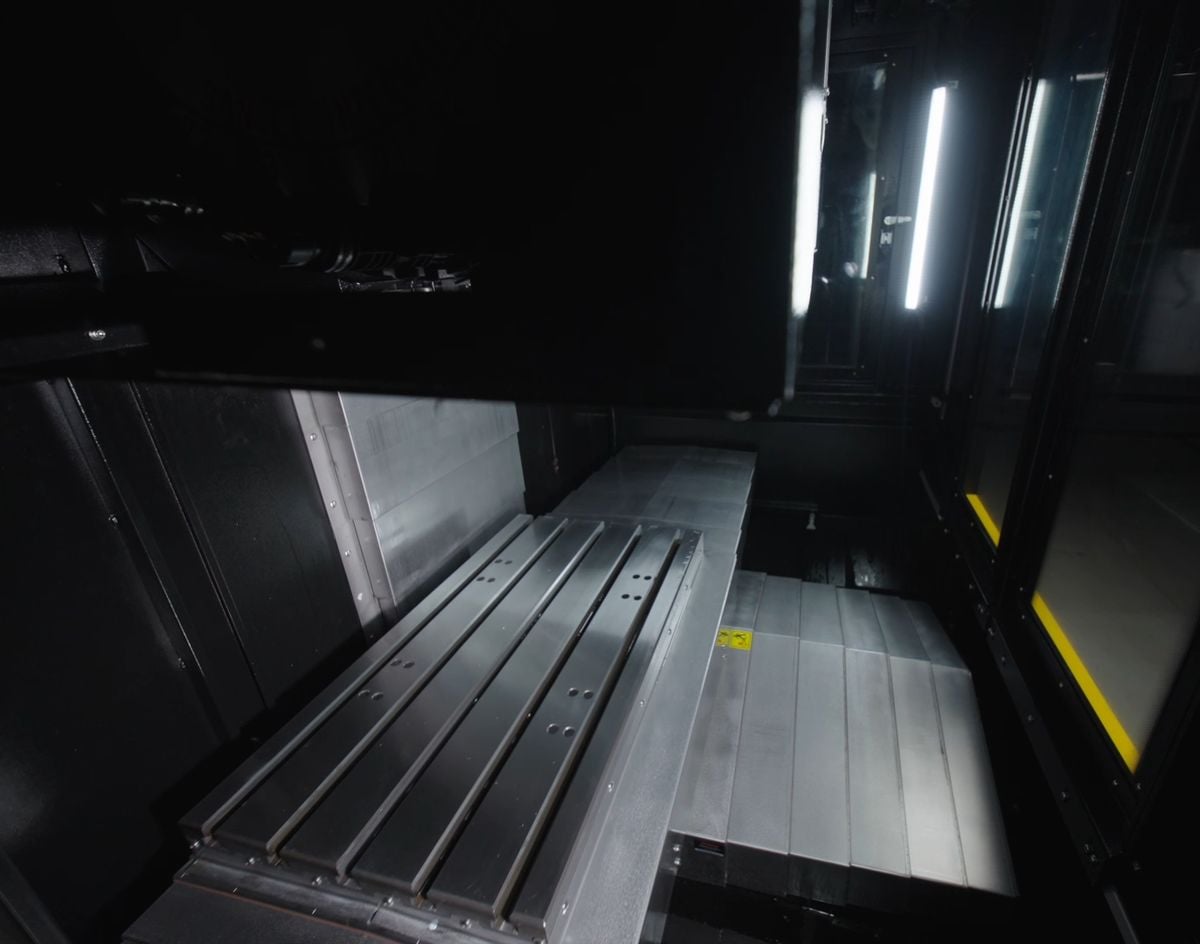

THK

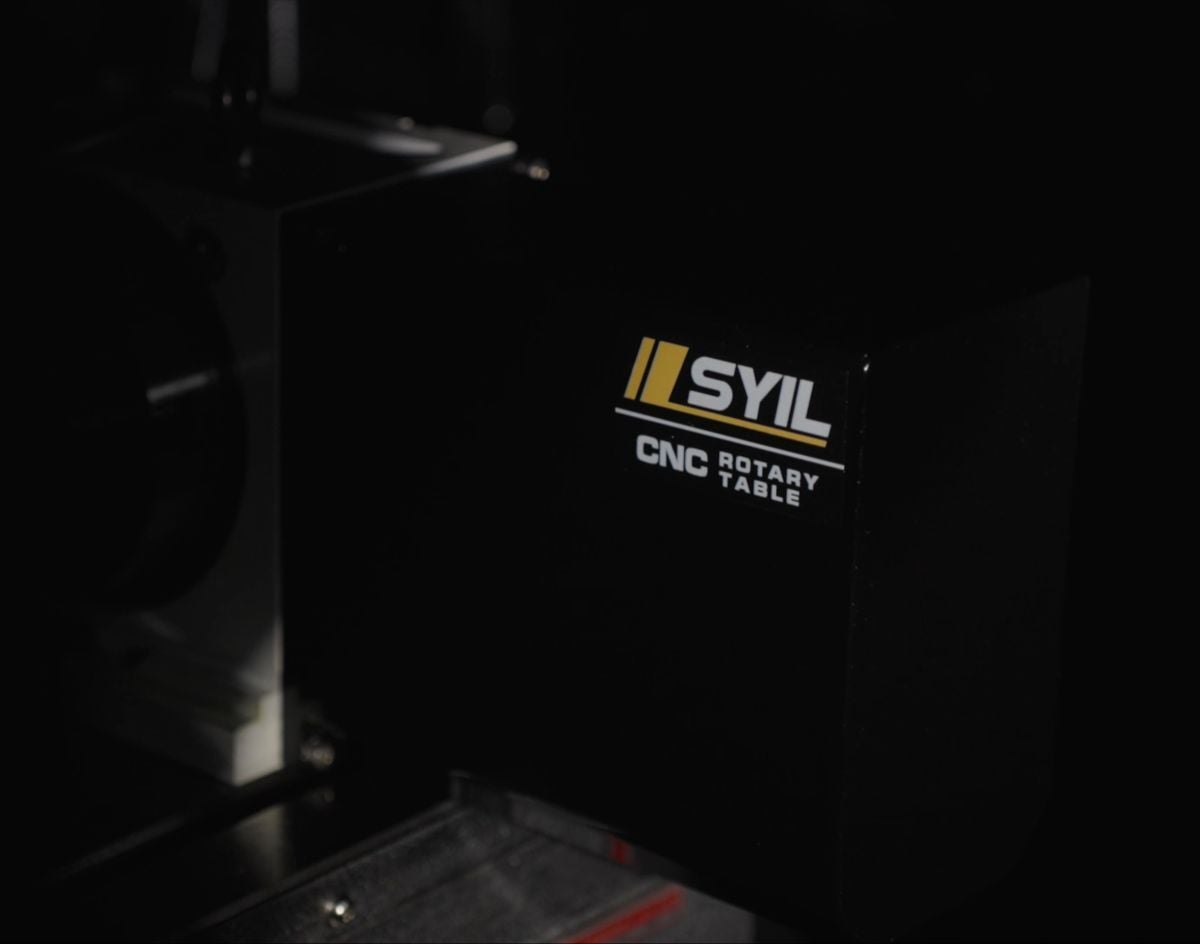

4th axis

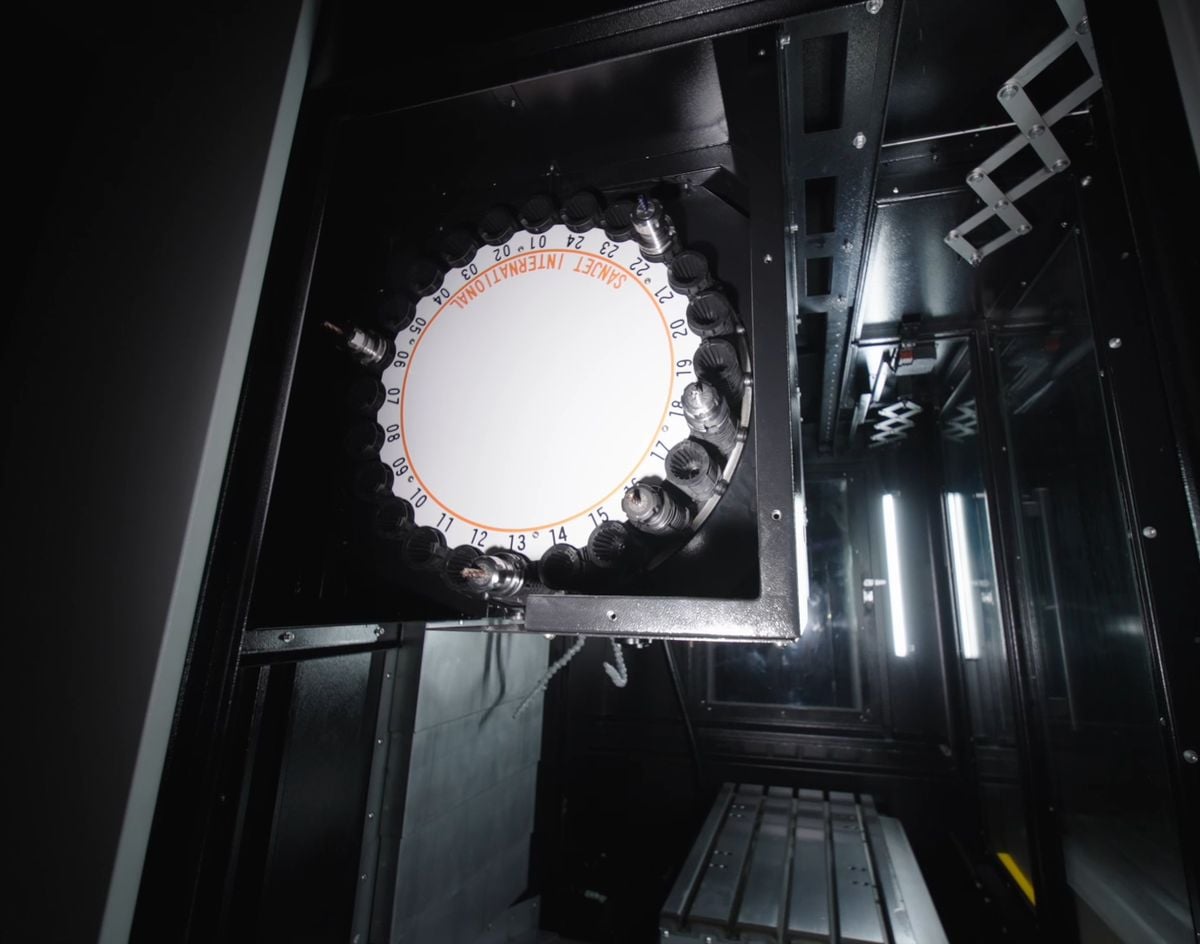

High-speed Servo Tool Changer
Опції SYIL X9

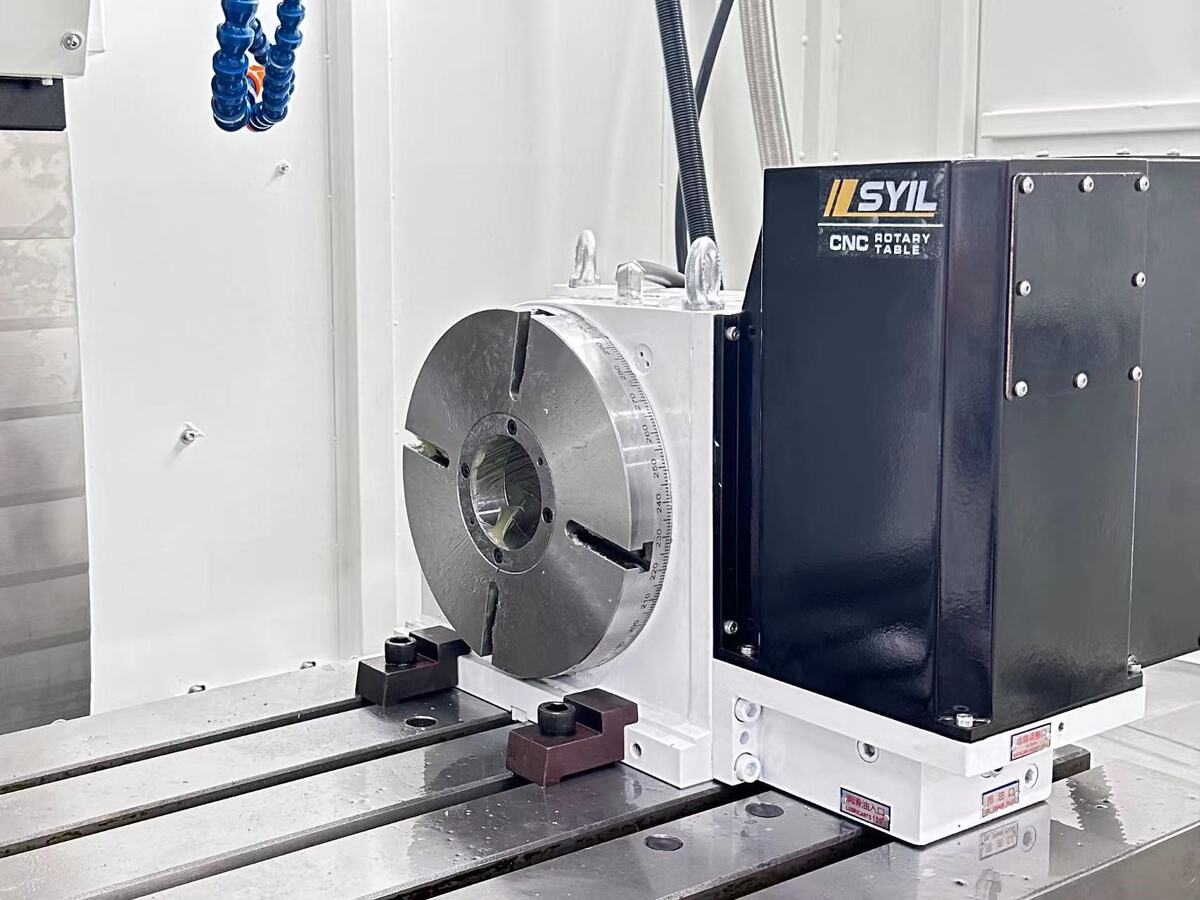

4-а вісь 255 мм.
для поворотного столу з ЧПК 255 мм.

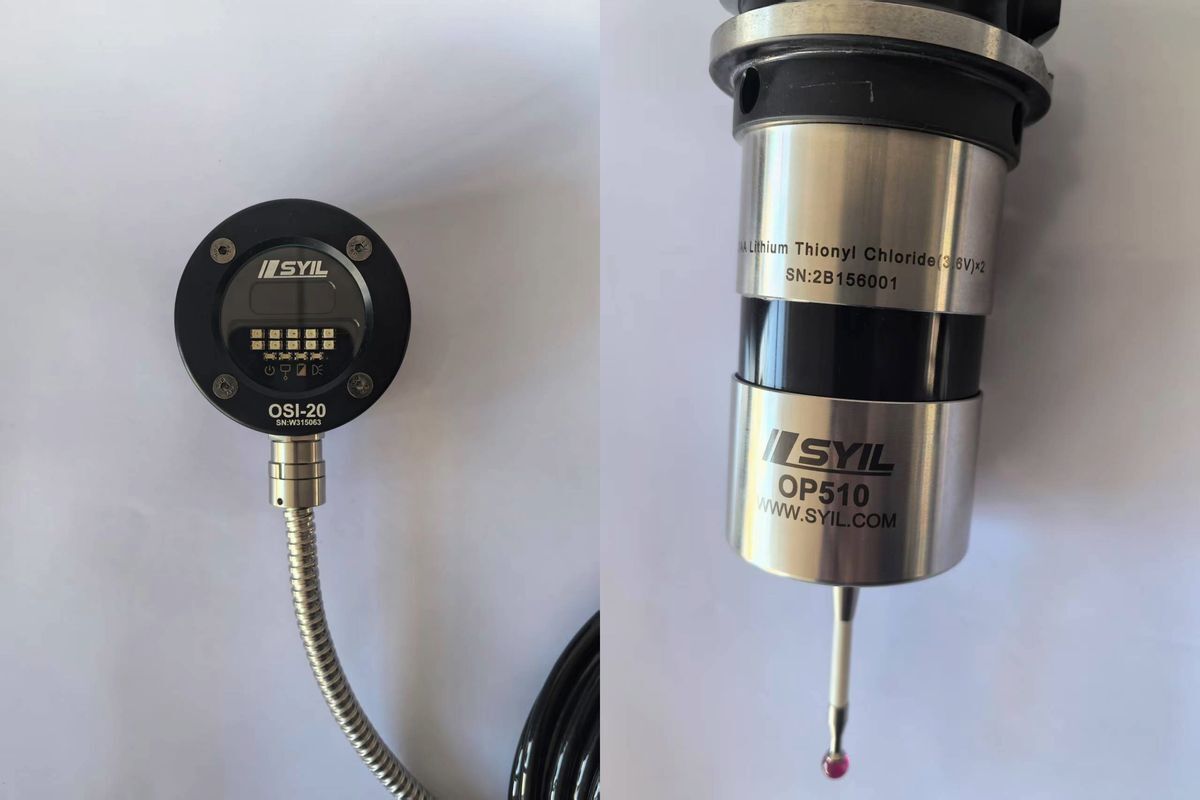

Бездротовий тип.

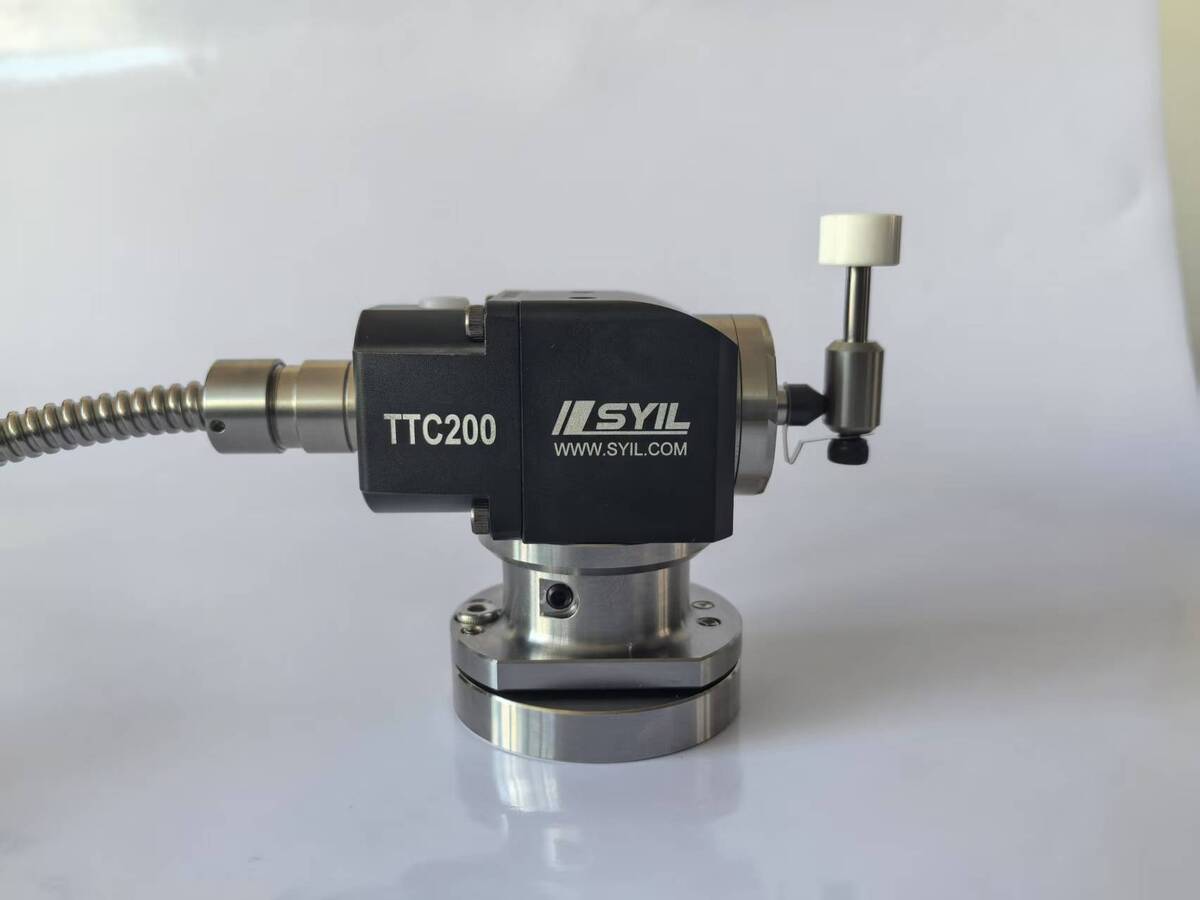

Тип кабелю TTC200.

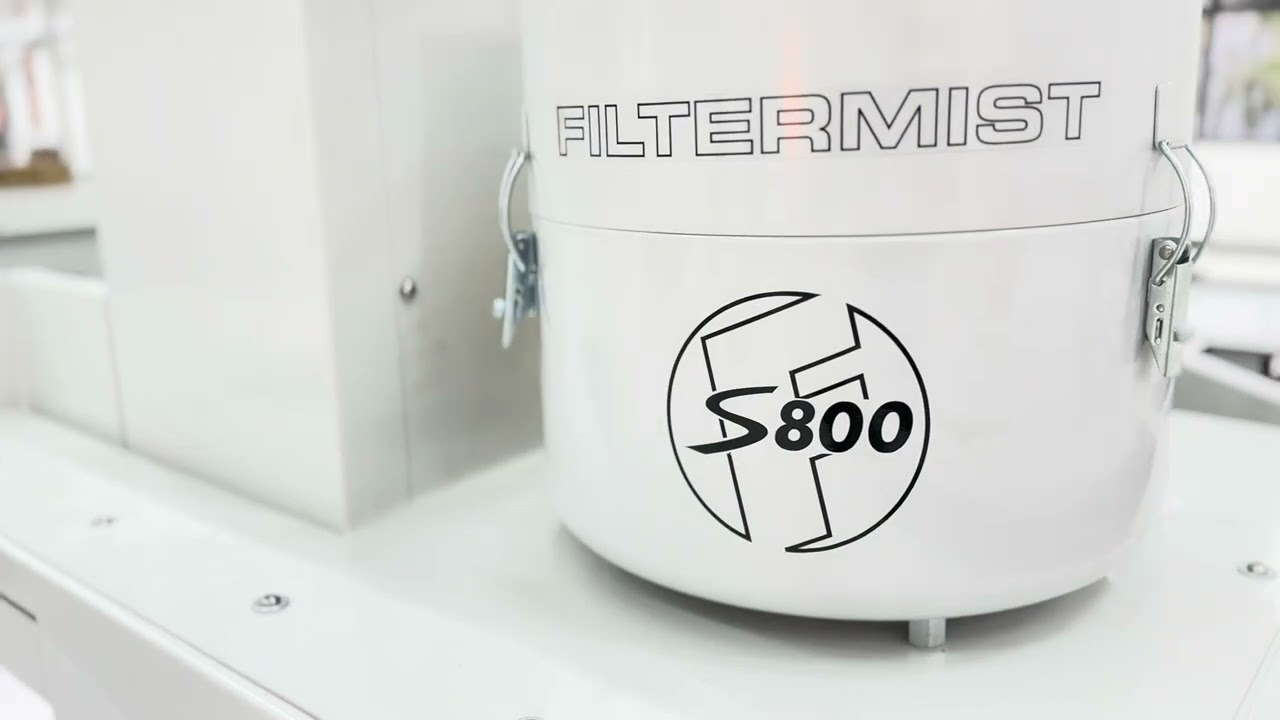

S800.

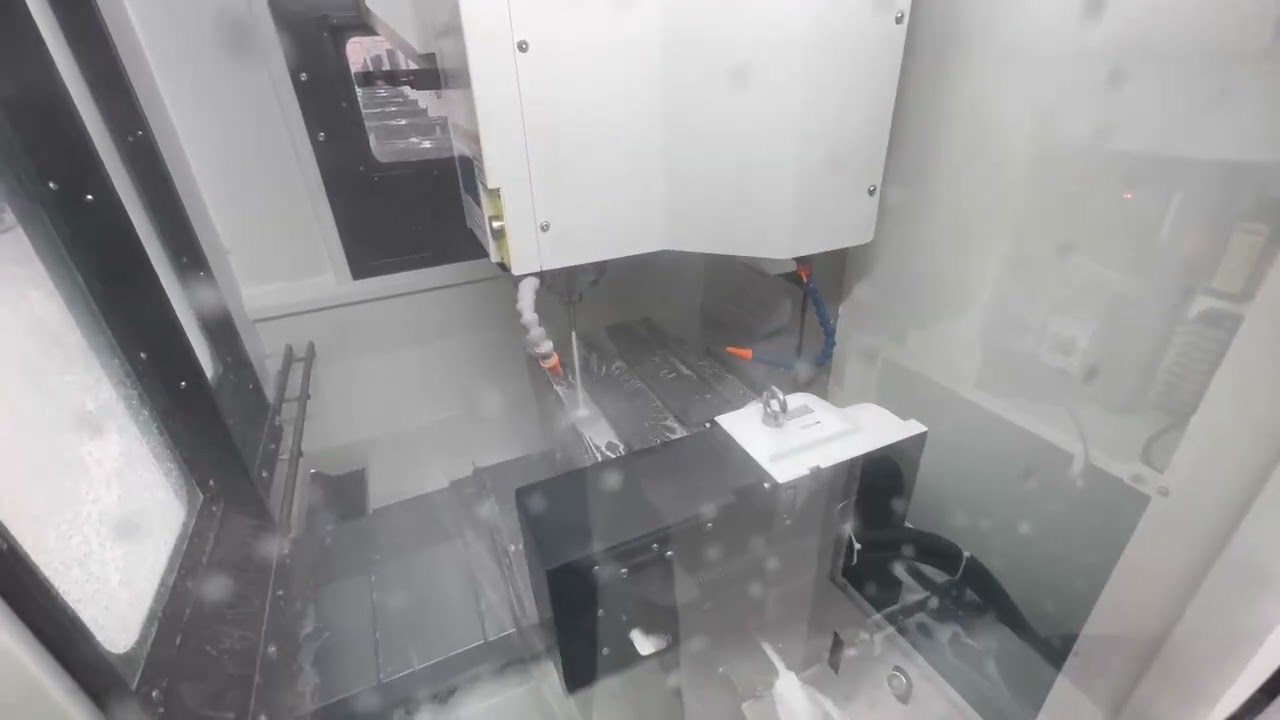

CTS 20 бар.
Технічні характеристики
X5
X7
X9
X11
Таблиця
Розмір столу (мм)
560×260
700×300
860×500
1050×550
Навантаження на стіл (кг)
150
150
500
600
Поверхня столу (кількість×розмір×відстань у мм)
Т-подібні пази 3×14×80
Т-подібні пази 3×14×100
Т-подібні пази 5×18×100
Т-подібні пази 5×18×90
Відстань подорожі
Вісь X (мм)
300
400
760
1000
Вісь Y (мм)
260
300
500
500
Вісь Z (мм)
300
380
500
500
Відстань від носа шпинделя до стільниці
150-450
150-530
100-600
110-610
Відстань між шпинделем і поверхнею колони
330
358
530
650
Шпиндель
Конусність шпинделя
BT30
BT30
BT40
BT40
Силовий привід
Прямий
Пояс.
Пояс.
Пояс.
Макс. частота обертання шпинделя (об/хв)
20,000
12,000
10,000 (12,000 опційно)
10,000
Годувати
Швидке переміщення (мм/хв)
30,000
30,000
30,000
30,000
Подача різання (мм/хв)
10,000
10,000
10,000
10,000
Автоматичний пристрій для зміни інструменту
Тип
Колесо
Рука
Рука
Рука
Тримач інструменту
BT30
BT30
BT40
BT40
Ємність для зберігання інструментів
16
16
24
24
Максимальний діаметр інструменту (мм)
63
63
125
125
Максимальна довжина інструменту (мм)
200
200
240
300
Максимальна вага інструменту (кг)
3
3
7
7
Інструмент до інструменту (ів)
1
1.5
2
2.5
Інші дані
Вага машини (кг)
2180
2200
5000
7000
Розміри машини Д х Ш х В (мм)
Площа, включаючи бак для охолоджувальної рідини та контролер
Площа, включаючи бак для охолоджувальної рідини та контролер
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Мінімальний/максимальний тиск повітря (МПа (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Ємність бачка для охолоджуючої рідини (літри)
80
80
130
240
