Токарний верстат з ЧПУ SYIL L3

Високопродуктивна токарна обробка

8-дюймовий гідравлічний патрон
Максимальний діаметр повороту ø500 мм
Діаметр наскрізного отвору ø63 мм
Опціональна серворевольверна головка Sauter
Швидкість обертання інструменту з електроприводом 5 000 об/хв
Технічні характеристики інструменту BMT55
Опціональна вісь Y
Опціональний додатковий шпиндель

Запросити пропозицію

Обробна потужність

Розмір патрона:

Максимальний діаметр гойдалки над ліжком:

ø21.7" (ø550мм)

Максимальний діаметр повороту над кареткою:

ø11,4" (ø290мм) (з віссю Y: 7,9" або 200мм)

Макс. довжина заготовки:

19,7" (500 мм) (з віссю Y: 20,9" або 530 мм, з контршпинделем: 17,7" або 450 мм)

Максимальний діаметр заготовки:

ø15" (ø380мм)

Chuck size:

Max. swing diameter over bed:

ø21.7" (ø550mm)

Max. swing diameter over carriage:

ø11.4" (ø290mm)(with Y axis: 7.9" or 200mm)

Max. workpiece length:

19.7" (500mm)(with Y axis: 20.9" or 530mm, with Counter Spindle: 17.7" or 450mm)

Max. workpiece diameter:

ø15" (ø380mm)

Шпиндель

Максимальна швидкість:

4000 об/хв

Носик шпинделя:

A2-6

Діаметр отвору шпинделя:

ø2.5" (ø63мм)

Діаметр наскрізного отвору шпинделя:

ø2" (ø52мм)

Потужність шпинделя:

11/15 кВт

Min. Індексація по осі С:

0.001°

Max. speed:

4000 rpm

Spindle nose:

A2-6

Spindle bore diameter:

ø2.5" (ø63mm)

Through spindle bore diameter:

ø2" (ø52mm)

Spindle power:

11/15kW

Min. C-axis indexing:

0.001°

Контршпиндель

Розмір патрона:

Швидкість обертання / Максимальна швидкість:

1750/6000 об/хв

Ніс шпинделя:

A2-5

Діаметр отвору шпинделя:

ø2.2" (ø56мм)

Діаметр наскрізного отвору шпинделя:

ø1.8" (ø45мм)

Потужність шпинделя:

11 кВт

Подорожі:

530m

Швидкий перехід:

1181.1ipm (30м/хв)

Chuck size:

Rate speed / Max speed:

1750/6000rpm

Spindle nose:

A2-5

Spindle bore diameter:

ø2.2" (ø56mm)

Through spindle bore diameter:

ø1.8" (ø45mm)

Spindle power:

11kW

Travels:

530m

Rapid traverse:

1181.1ipm (30m/min)

Тримач інструменту

Тип:

Силова башта

Інструменти:

Мін. Інструмент до інструменту:

0.2s

Макс. Інструмент до інструменту:

0.5s

Максимальний розмір хвостовика інструменту:

0,98x0,98" (25x25мм)

Максимальний діаметр хвостовика інструменту:

ø1.6" (ø40мм)

Макс. Швидкість обробки в реальному часі:

5000 об/хв

Жива модель інструменту:

BMT55

Type:

Power Turret

Tools:

Min. Tool to Tool:

0.2s

Max. Tool to Tool:

0.5s

Max tool shank size:

0.98x0.98" (25x25mm)

Max tool shank diameter:

ø1.6" (ø40mm)

Max. Live Tooling Speed:

5000rpm

Live Tooling Model:

BMT55

Подорожі

X Швидкий траверс:

1181.1ipm (30м/хв)

Z Швидкий перехід:

1181.1ipm (30м/хв)

Y Швидкий перехід:

590.6ipm (15м/хв)

Мандрівки Ікс:

190+10мм

Z Travels:

550 мм (з віссю Y: 490+-50 мм)

X Rapid traverse:

1181.1ipm (30m/min)

Z Rapid traverse:

1181.1ipm (30m/min)

Y Rapid traverse:

590.6ipm (15m/min)

X Travels:

190+10mm

Z Travels:

550mm (with Y axis: 490+-50mm)

Хвостове поголів'я

Переміщення від хвостової частини до шматка:

18,3" (465 мм) (з віссю Y: 19,7" або 500 мм)

Швидкісне переміщення хвостової частини:

1181.1ipm (30м/хв)

Конус рукава:

MT4

Travels from Tail Stock to Chunk:

18.3" (465mm) (with Y axis: 19.7" or 500mm)

Tail Stock Rapid Traverse:

1181.1ipm (30m/min)

Sleeve taper:

MT4

Точність

Чистове точіння циліндричної точності:

IT6

Чистове точіння поверхні деталей:

Ra0,4-1,6

Круглості готових токарних деталей:

≤0,003 мм

Точність позиціонування (X):

0.005 мм

Точність позиціонування (Ｚ):

0,008 мм

Точність повторення (Ｘ):

0,002 мм

Точність повторення (Ｚ):

0,004 мм

Finish turning cylindrical accuracy:

IT6

Finish turning parts surface:

Ra0.4-1.6

Finished turning parts roundness:

≤0.003mm

Position accuracy (X):

0.005mm

Position accuracy (Ｚ):

0.008mm

Repeat accuracy (Ｘ):

0.002mm

Repeat accuracy (Ｚ):

0.004mm

Розміри та вага

Розміри (ДхШхВ):

98.4 "x67.7 "x68.5" (250x172x174см) (з віссю Y: 268x175x185см, з контршпинделем: 268x175x185см)

Вага нетто:

8818 фунтів (4000 кг)

Dimensions (LxWxH):

98.4"x67.7"x68.5" (250x172x174cm)(with Y axis: 268x175x185cm, with Counter Spindle: 268x175x185cm)

Net Weight:

8818lb (4000kg)

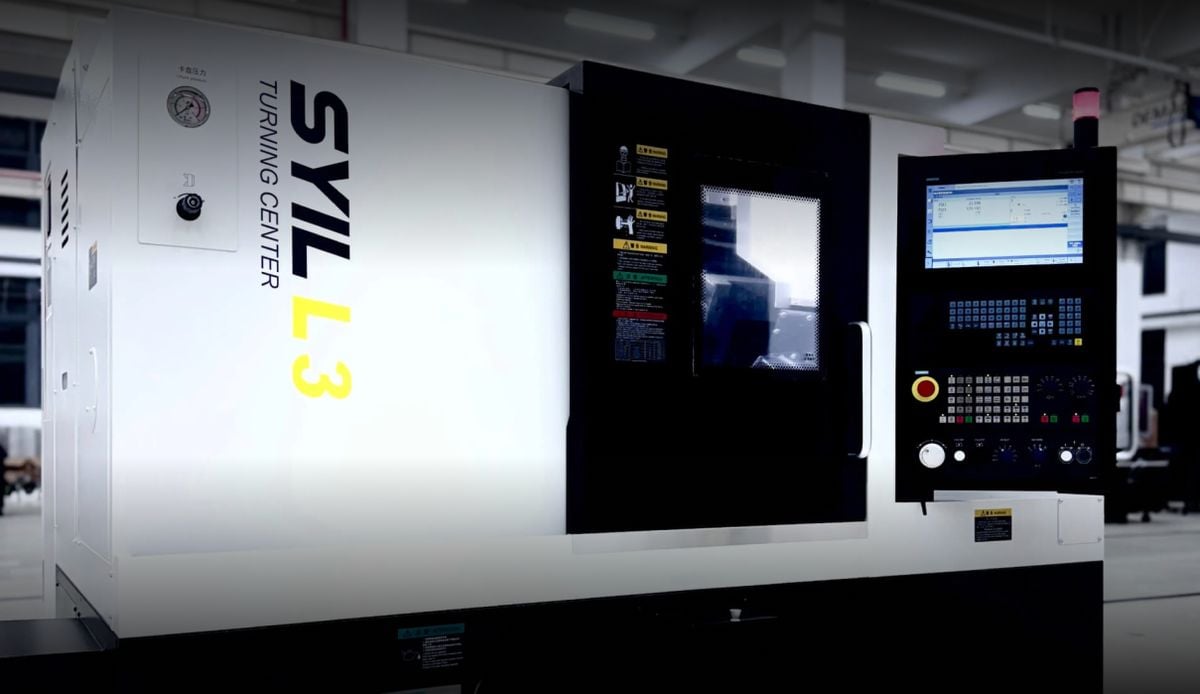

SYIL L3

Незалежно від того, чи займаєтеся ви створенням прототипів або виготовленням невеликих металевих деталей, токарні верстати з ЧПК SYIL - ідеальний вибір для ваших потреб в обробці з ЧПК.

Запросити пропозицію

SYIL L Siemens

ВерстатSYIL L3 в стандартній комплектації оснащений системою керуванняSiemens SINUMERIK 828D. Завдяки унікальним характеристикам ЧПК, система керування SINUMERIK 828D встановлює стандарти продуктивності при фрезеруванні на верстатах SYIL. Завдяки новим приводам SINAMICS і двигунам управління рухом SIMOTICS, SINUMERIK 828D став ще більш продуктивним. Надійна апаратна архітектура та інтелектуальні алгоритми керування разом з високоякісними приводами та двигунами забезпечують максимальну динаміку та точність під час обробки.

Отримати ціну

Підвищення точності обробки за допомогою токарних верстатів з ЧПК SYIL

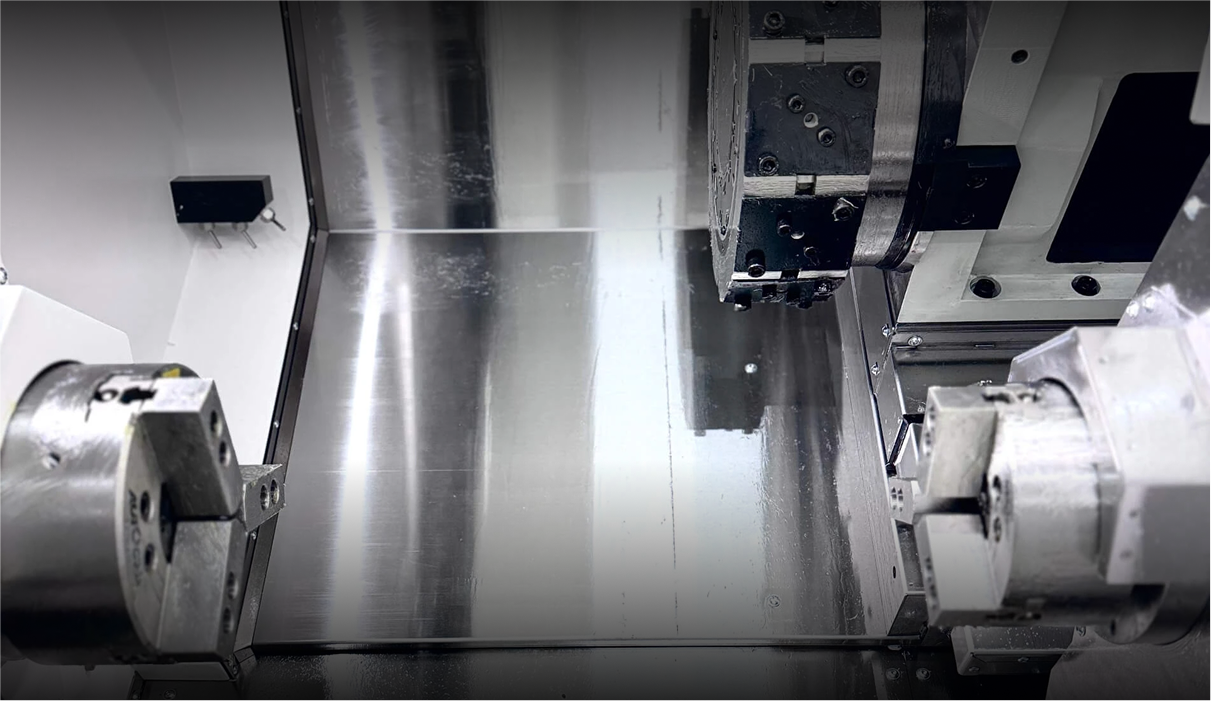

Токарно-фрезерний композитний верстат SYIL L3 оснащений револьверною головкою, яка значно скорочує час заміни інструменту та покращує жорсткість стружки. Він має компактні розміри, забезпечуючи при цьому комфортний робочий простір і можливість розширення.

Різноманітні функціональні інтерфейси розширення зарезервовані для досягнення автоматизованої обробки, наприклад, автоматичні роботи для завантаження та розвантаження, автоматичні двері, автоматична подача, налагодження інструменту та онлайн-контроль заготовки.

THK

Високоточні кулькові гвинти та лінійні напрямні

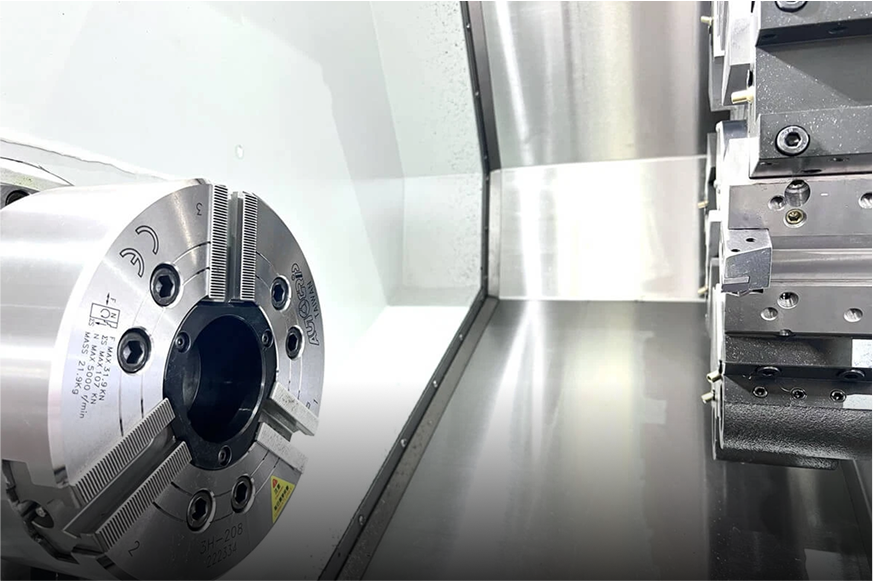

Опціональна серворевольверна головка SAUTER

Швидкість обертання шпинделя електроінструменту 5000 об/хв

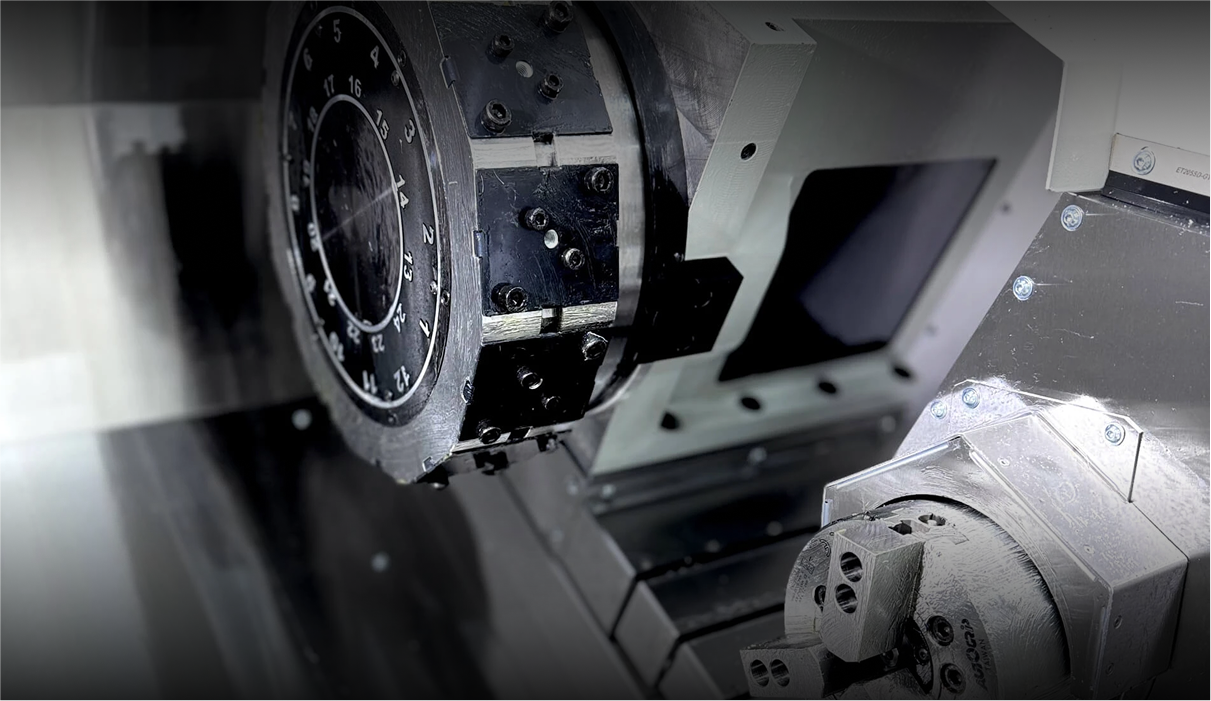

Високошвидкісний сервошпиндель

Максимальна швидкість обертання шпинделя 4500 об/хв

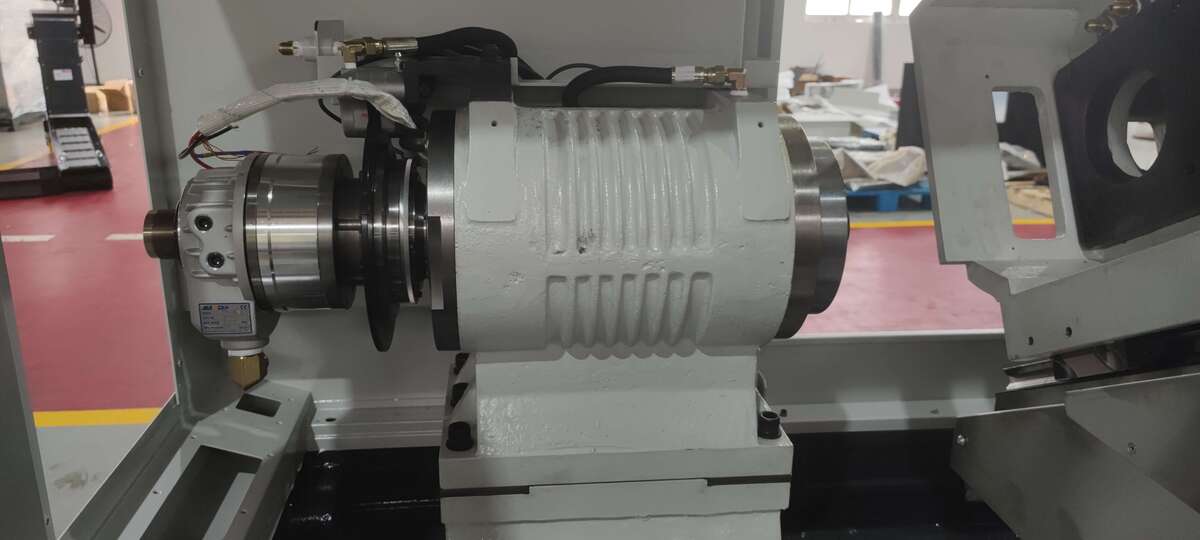

Підшпиндель

150-мм патрон під шпиндель, 6000 об/хв.

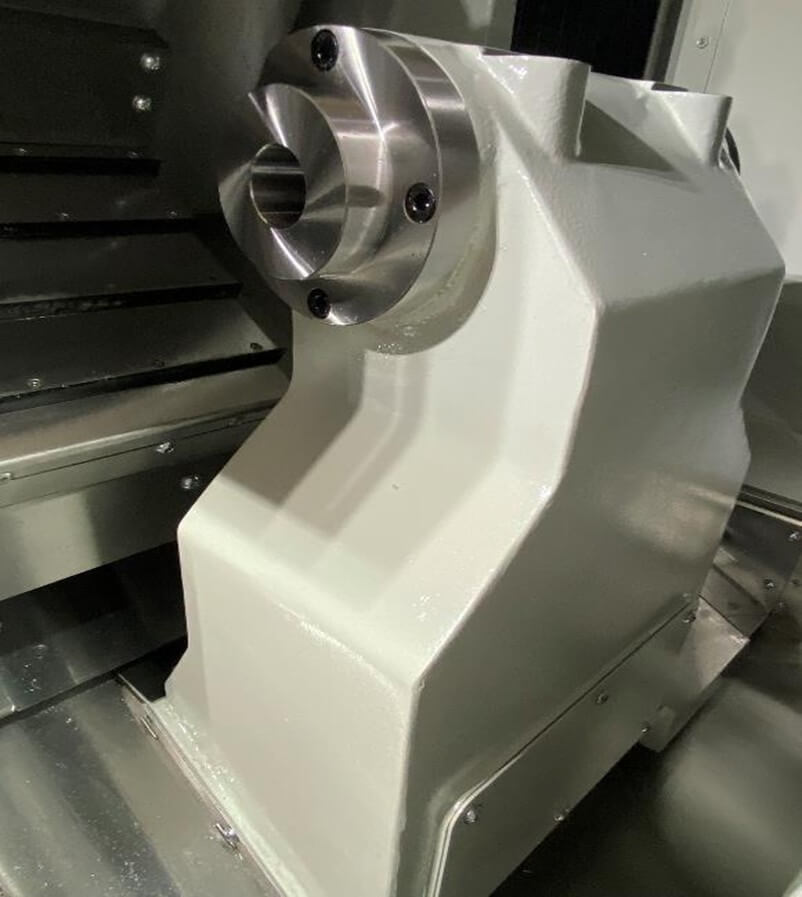

Гідравлічна задня опора

Включаючи спеціальний екран для переміщення задньої балки.

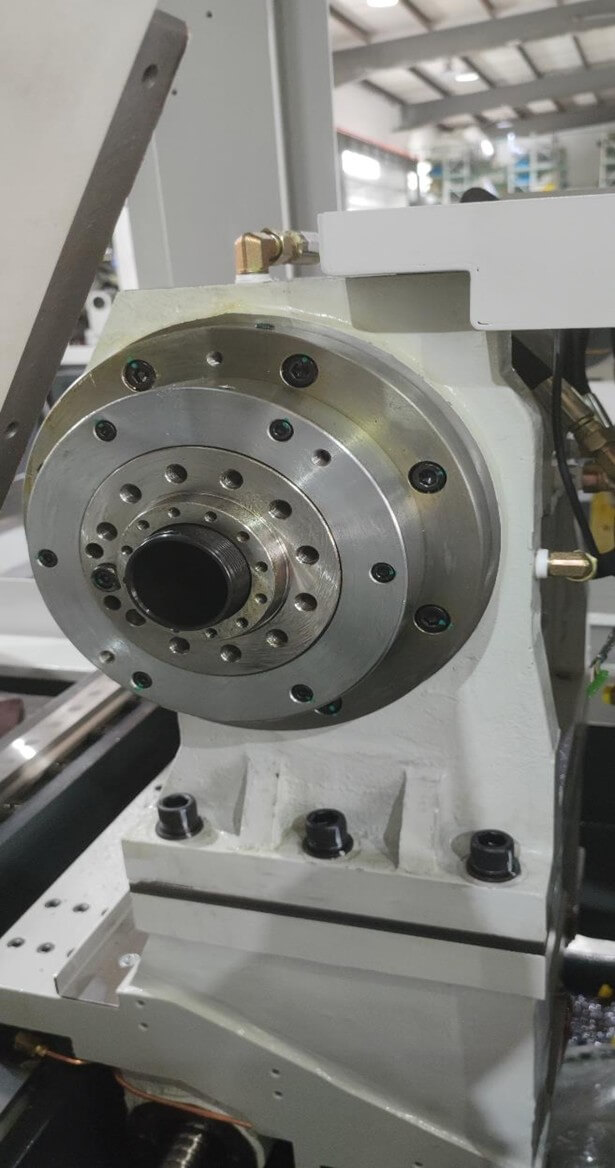

Сервопривід хвостової частини

Програмоване хвостове оперення з індивідуальним екраном.

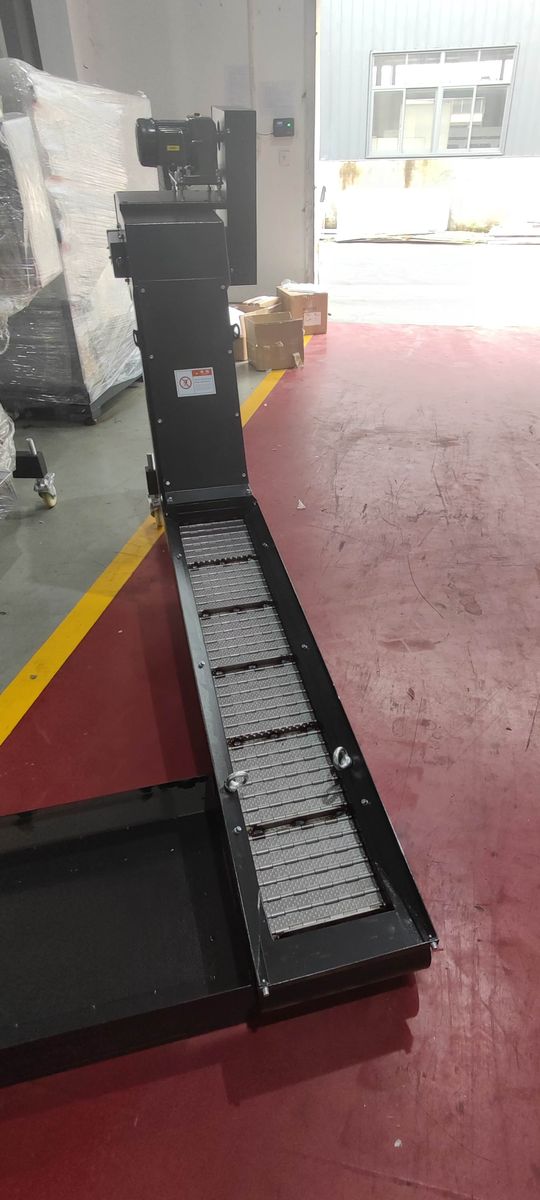

Конвеєр для транспортування стружки

вкл. візок для збору стружки.

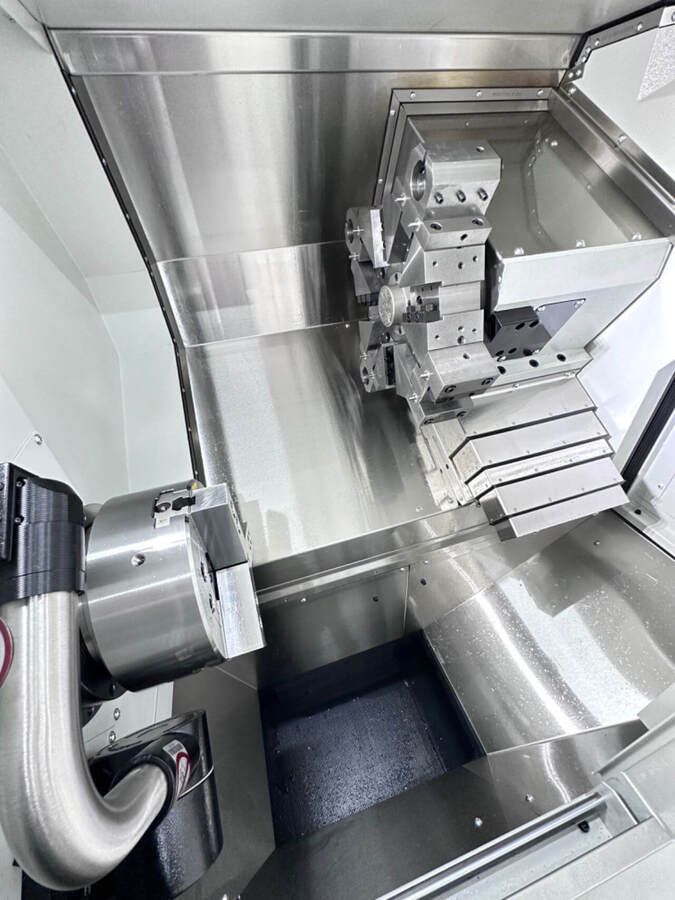

Налагоджувальник інструменту

Renishaw.

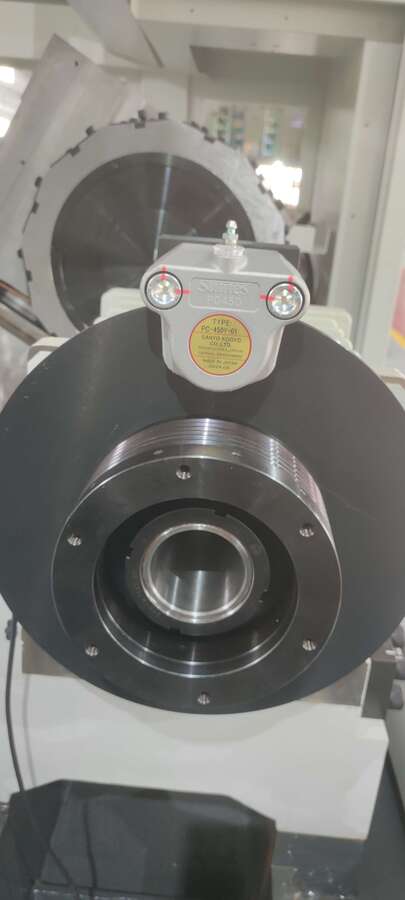

Привід підшпинделя

для L3.

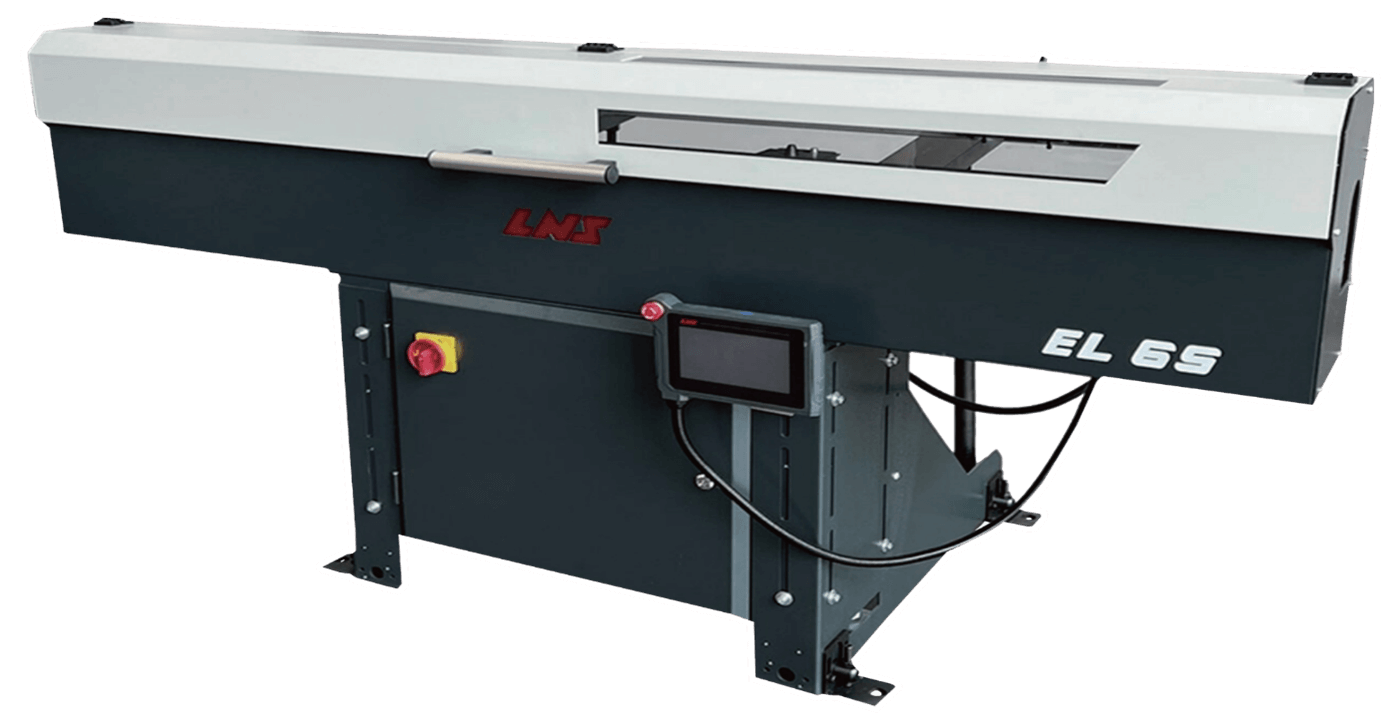

Живильник для прутків

LNS EL65.

Уловлювач деталей

L3.

Технічні характеристики

Обробна потужність

Розмір патрона

8 дюймів

10 дюймів

Максимальний діаметр гойдалки над ліжком

ø510 мм

ø550 мм

ø630 мм

Максимальний діаметр повороту над кареткою

ø260мм

ø290мм (з віссю Y: 200мм)

ø330 мм

Макс. довжина заготовки

300 мм

500 мм (з віссю Y: 530 мм, з контршпинделем: 450 мм)

800 мм (1100 мм / 1500 мм)

Максимальний діаметр заготовки

ø380мм

ø520мм

Шпиндель

Максимальна швидкість

4000 об/хв

3500 об/хв

Носик шпинделя

A2-6

A2-8

Діаметр отвору шпинделя

ø66мм

ø63мм

ø91мм

Діаметр наскрізного отвору шпинделя

ø52мм

ø75мм

Потужність шпинделя

11/15кВт

15 КВТ

Мін. Індексація по осі С

0.001°

Контршпиндель

Розмір патрона

6 дюймів

Швидкість / Максимальна швидкість

1750/6000об/хв

Носик шпинделя

A2-5

Діаметр отвору шпинделя

ø56мм

Діаметр наскрізного отвору шпинделя

ø45мм

Потужність шпинделя

11 кВт

Подорожі

530m

Швидкий траверс

30 м/хв

Тримач інструменту

Тип

Сервопривід башти

Силова вежа

Сервопривідна башта

Інструменти

8/12

Розмір хвостовика інструмента

25x25/20x20мм

25x25мм

Діаметр хвостовика інструмента

ø40/ø32мм

ø40мм

Мін. Від інструмента до інструмента

0.2 секунди

0.2s

Макс. Від інструменту до інструменту

0.5s

Макс. Швидкість обробки в реальному часі

5000 об/хв

Жива модель інструментальної оснастки

BMT55

Подорожі

X Швидкий траверс

30 м/хв

Z Швидкий траверс

30 м/хв

Y Швидкий траверс

15 м/хв

X Travels

200 мм

190+10мм

260+10 мм

Z Подорожі

360 мм

550 мм (з віссю Y: 490+-50 мм)

850 мм (1150 мм / 1550 мм)

Хвостове поголів'я

Подорож від хвостової частини до шматка

465 мм (з віссю Y: 500 мм)

Швидка траверса хвостової частини

30 м/хв

10 м/хв

Конус рукава

MT4

MT5

Точність

Чистове точіння циліндричної точності

IT6

Фінішна обробка поверхні деталі

Ra0.4-1.6

Округлість готових токарних деталей

≤0.003 мм

Точність позиціонування (Ｘ)

0,005 мм

Точність позиціонування (Ｚ)

0,008 мм

Точність повтору (Ｘ)

0,002 мм

Точність повтору (Ｚ)

0,004 мм

Розміри та вага

Розміри (ДхШхВ)

1775x1600x1690мм

2500x1720x1740мм (з віссю Y: 2680x1750x1850мм, з контршпинделем: 2680x1750x1850мм)

2500x1720x1740 мм

N.W.

3050 кг

4000 кг

6200 кг/ 6800 кг/ 7220 кг
