Можливості обробки
Максимальний діаметр оброблюваного прутка (мм)
Φ20 мм
Діаметр наскрізного отвору шпинделя (мм)
ø25
Максимальна довжина обробки (мм) (без направляючої втулки)
2.5D (максимум 50)
Максимальна довжина обробки (мм) (фіксована напрямна втулка)
220 (додатково)

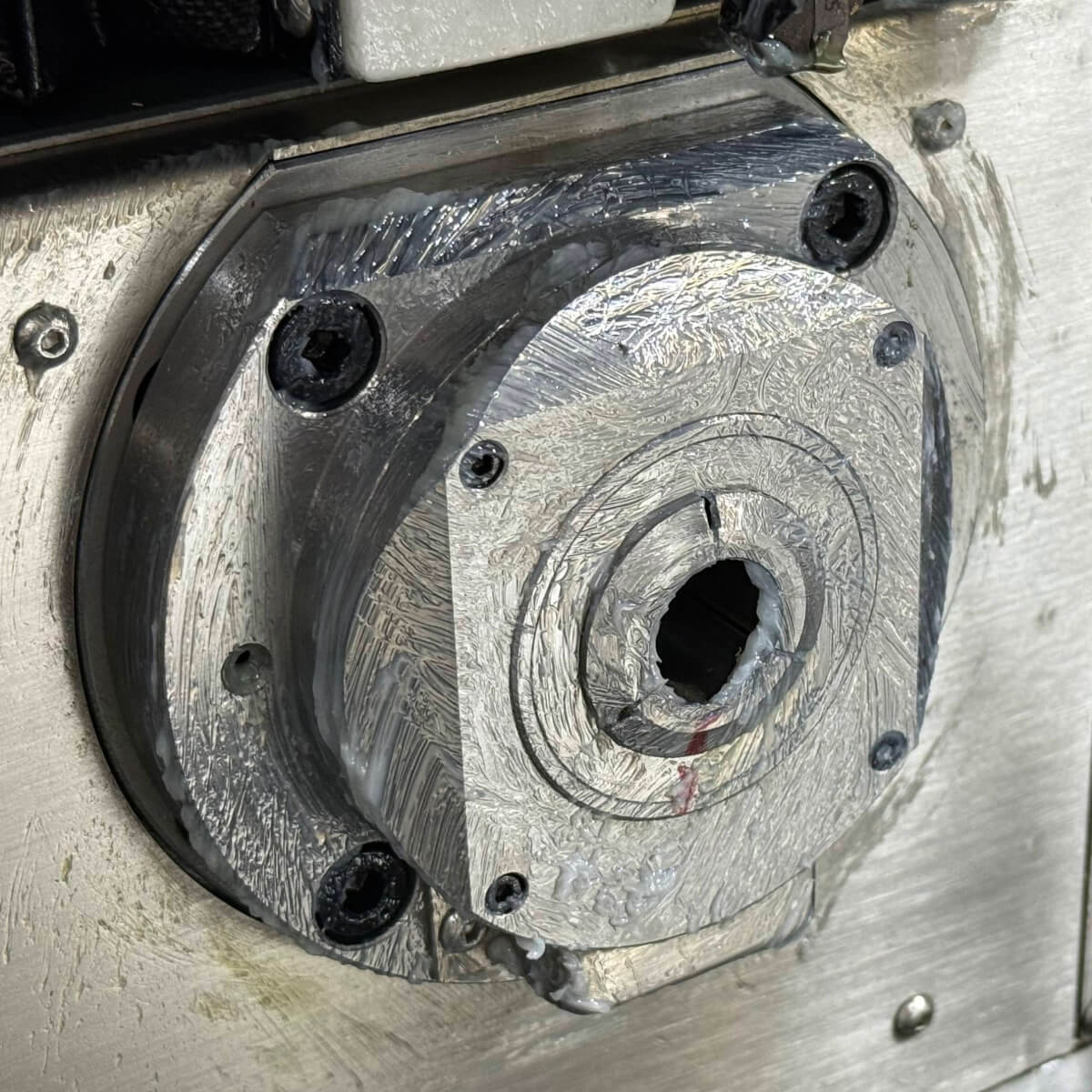

Максимальна довжина обробки (мм) (поворотна напрямна втулка)
180
Максимальний діаметр затиску заднього шпинделя (мм)
Φ20
Максимальний діаметр свердління шпинделя (мм)
Φ10
Можливості обробки
Максимальний діаметр нарізання різьби на шпинделі
M10
Максимальний діаметр свердління заднього шпинделя (мм)
Φ10
Максимальний діаметр нарізання заднього шпинделя
M10
Максимальний діаметр свердління радіального інструменту під напругою (мм)
Φ8
Максимальний діаметр нарізання різьби радіальним інструментом під напругою
M6
Максимальний діаметр свердління інструменту з електроприводом (мм)
Φ8 (опціонально)
Максимальний діаметр нарізання різьби інструментом із зворотним приводом
M6 (опція)
Механічні можливості
Частота обертання шпинделя (об/хв)
10000 (поворотна напрямна втулка 8000)
Частота обертання заднього шпинделя (об/хв)
10000
Радіальна швидкість руху інструменту (об/хв)
6000
Швидкість обертання інструменту (об/хв)
6000 (опціонально)
Швидкість швидкого переміщення (м/хв)
24(X2, Y1, Z1, Z2)
Швидкість швидкого переміщення (м/хв)
20(X1)
Биття шпинделя (мм)
≤0.002
Точність повторного позиціонування (мм)
≤0.003
Система інструментів
Зовнішні циліндричні інструменти
1(□16)+6(□12)
Інструменти для обробки торців
4(ER16)
Радіальні живі інструменти
2(ER11)+3(ER16)
Тримач інструменту для глибокого свердління
2 (ER16, опція)
Інструменти для обробки спини
4(ER16)
Інструмент із заднім приводом
Необов'язково
Задній токарний тримач
немає
Потужність двигуна
Шпиндель (кВт)
6.5
Лінійний приводний вал (кВт)
1 (Siemens: 0.94)
Радіальний інструмент під напругою (кВт)
1 (Siemens: 0.94)
Задній живий інструмент (кВт)
1(Siemens:0.94)(опціонально)
Насос охолодження (кВт)
0.4
Інші
Розмір (мм)
2565x1350x1850
Вага (кг)
2900

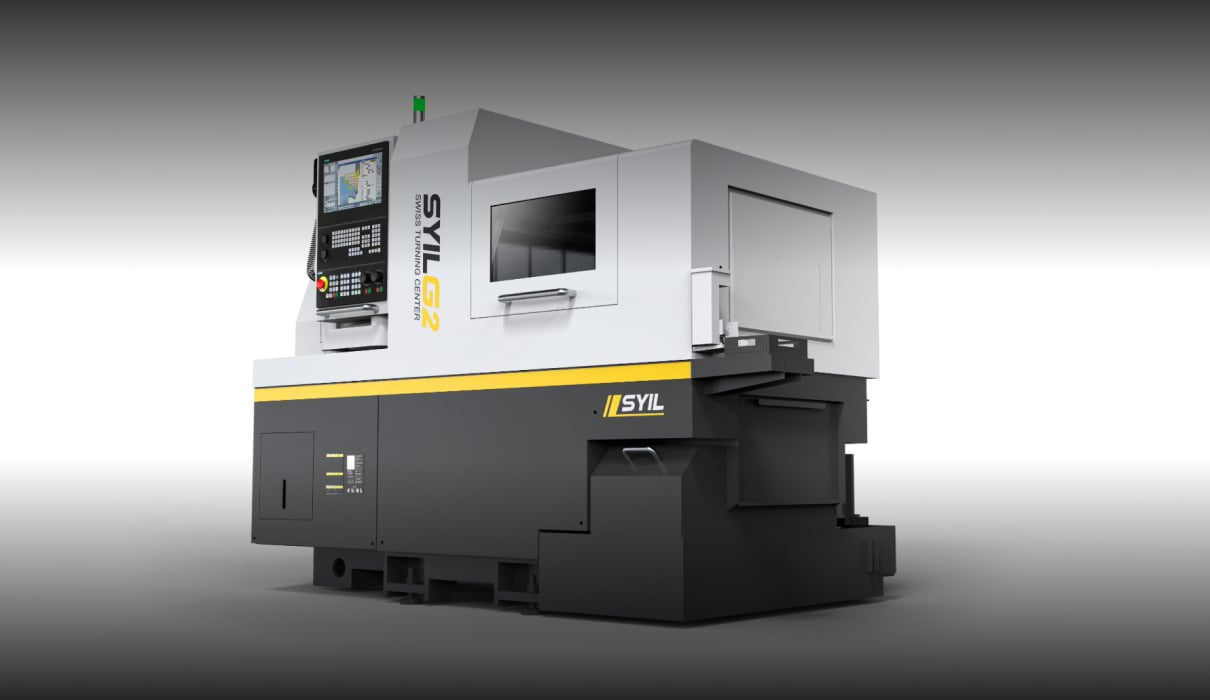

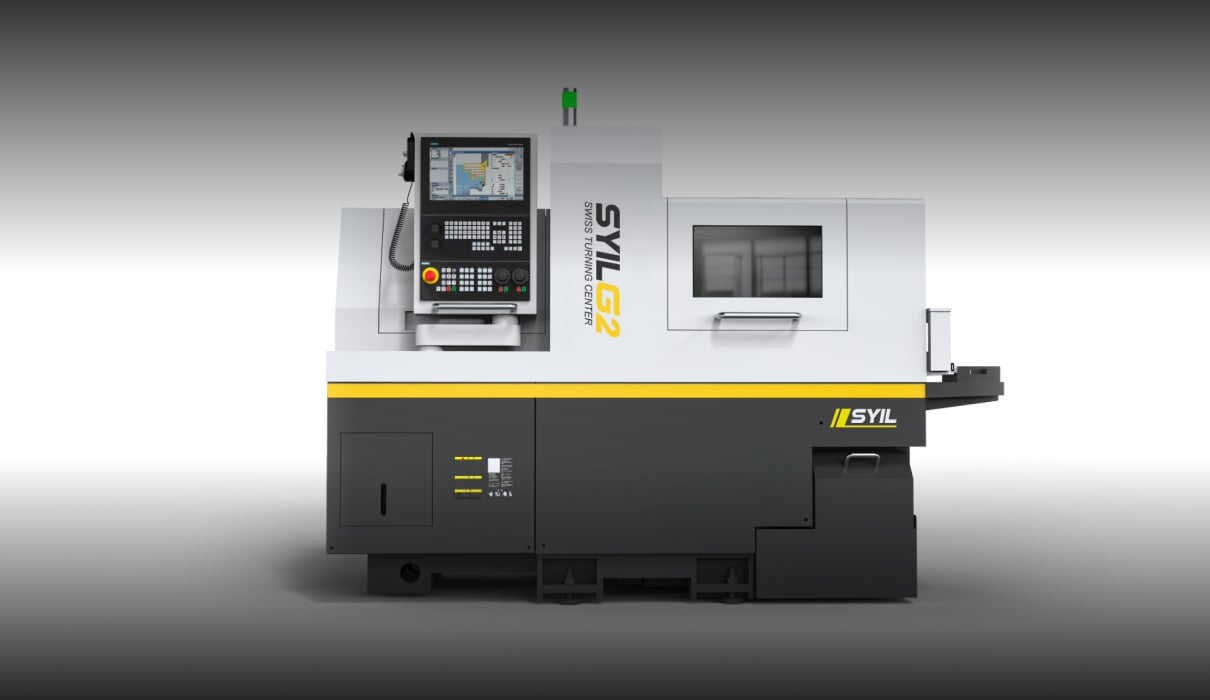

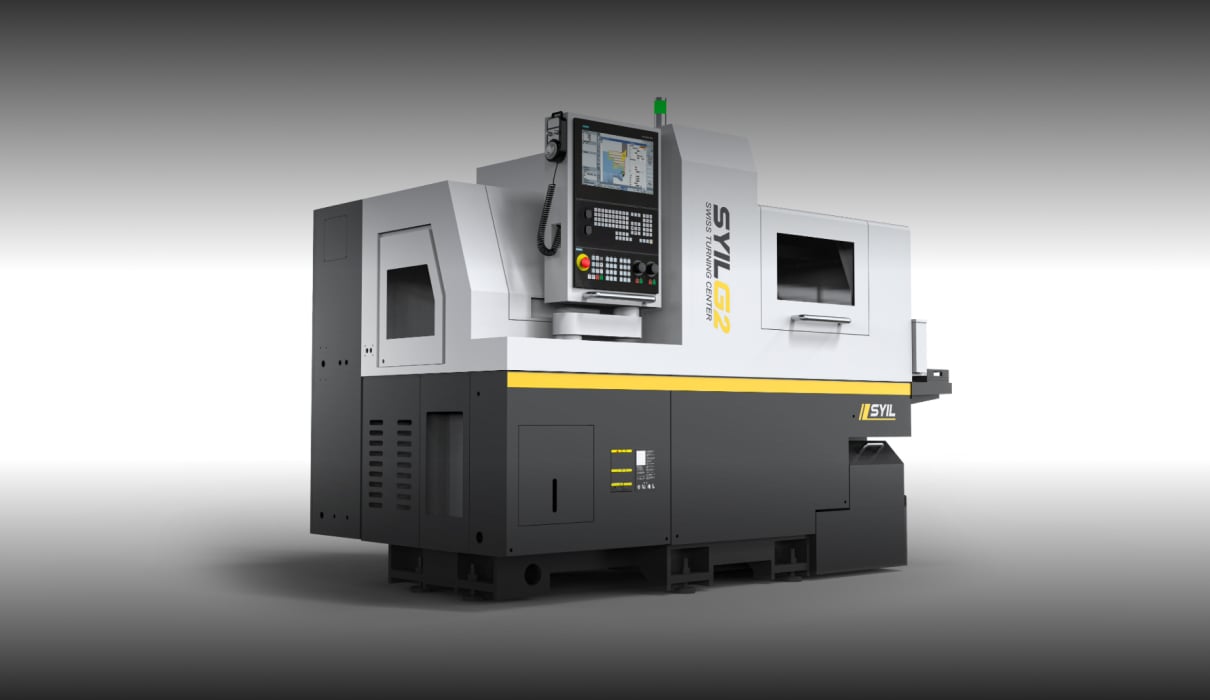

Особливості SYIL G2
Ідеально підходить для обробки дрібних і довгих деталей з винятковою точністю і стабільністю.

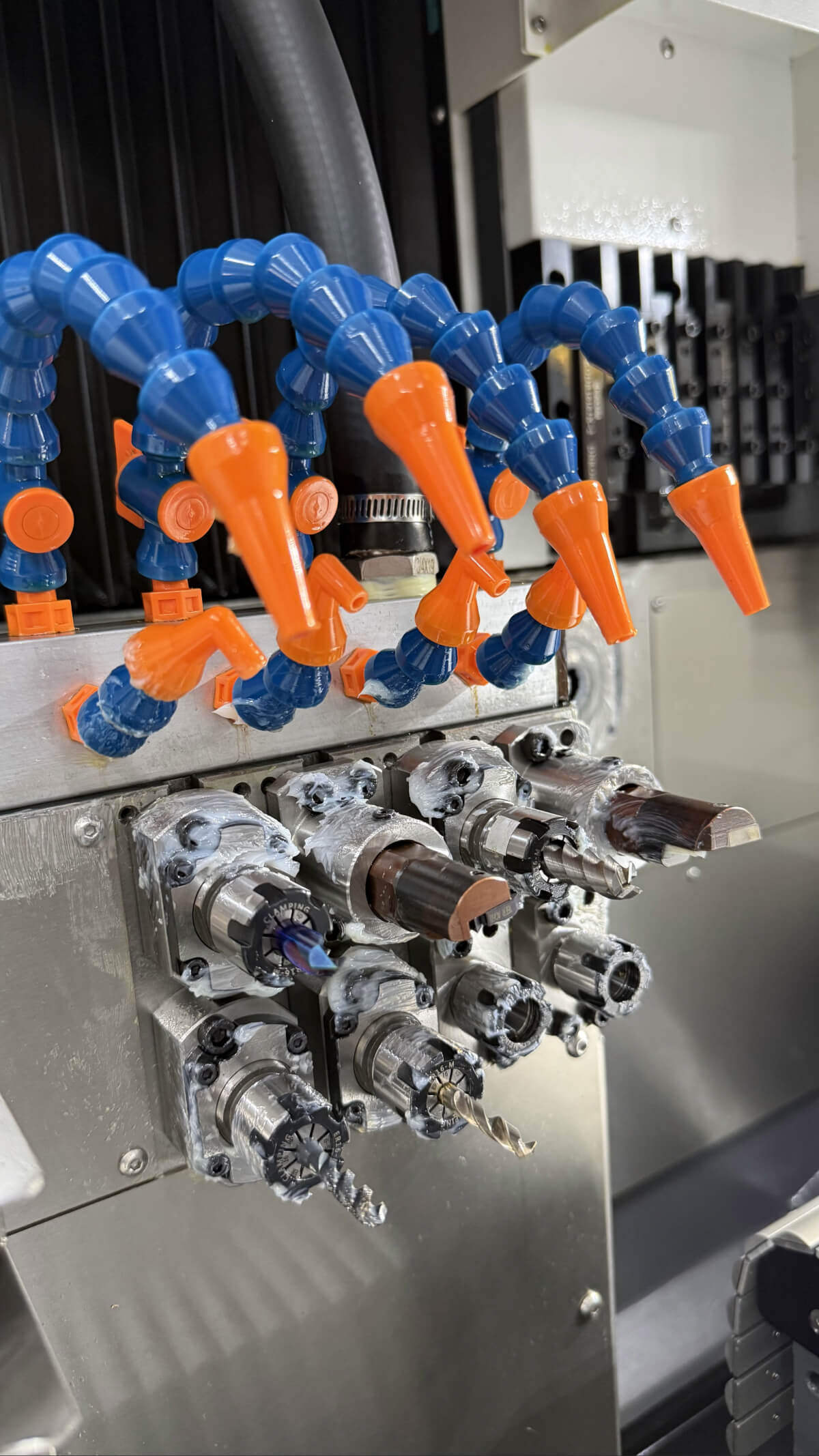

Назад Інструменти в реальному часі

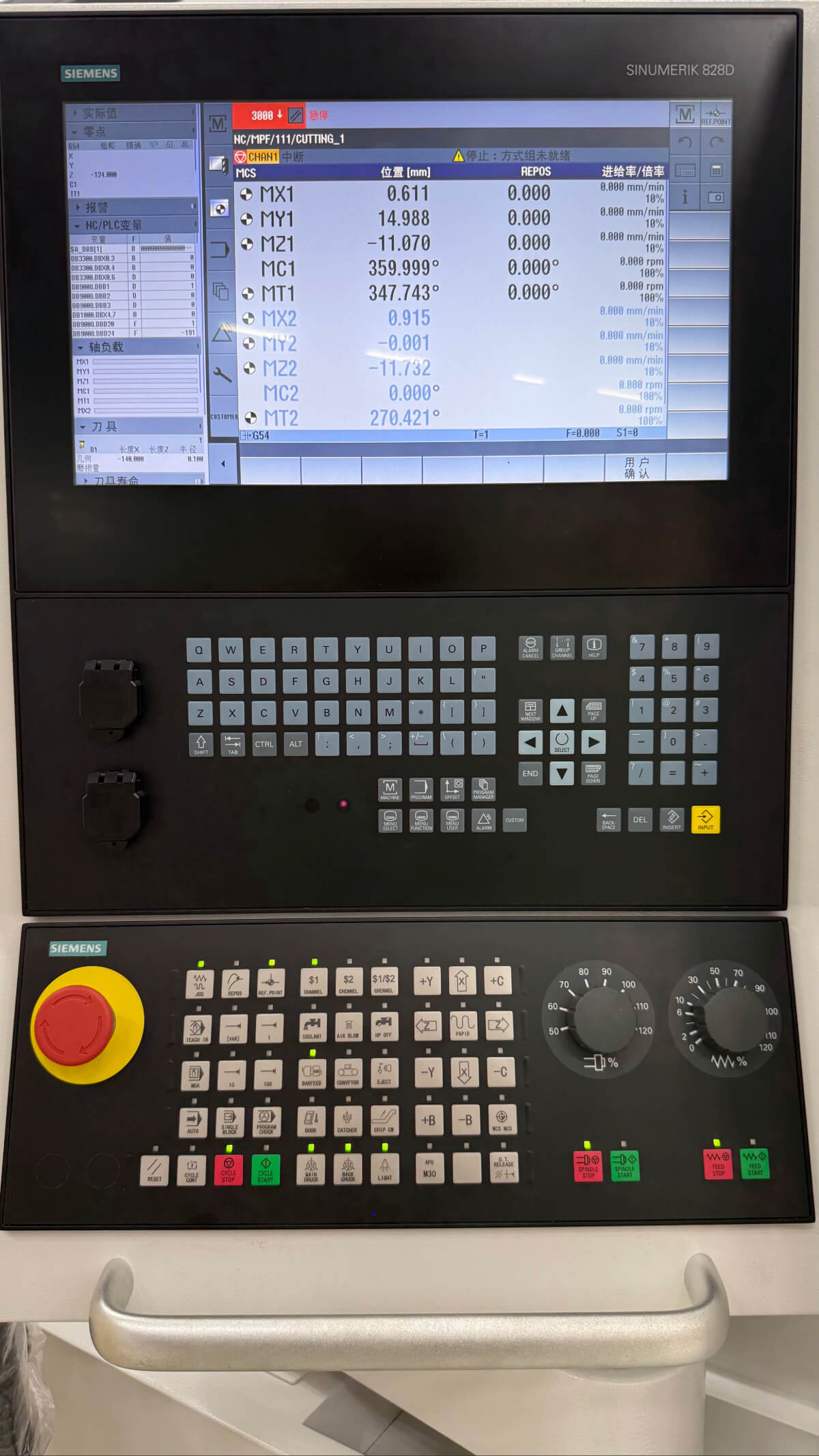

Sinumerik 828D

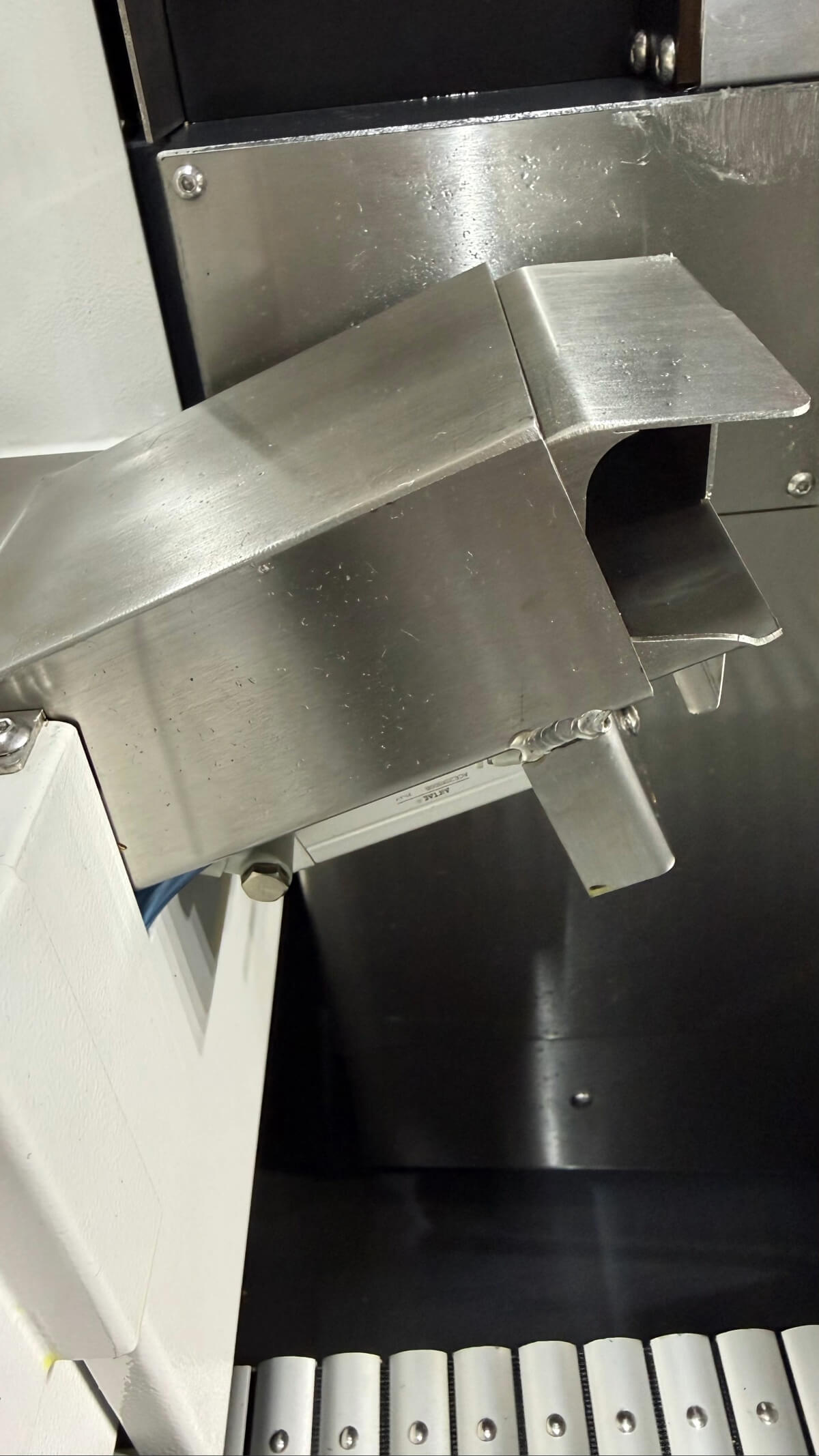

Передній розвантажувальний пристрій
Технічні характеристики
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Можливості обробки
Максимальний діаметр прутка (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Діаметр наскрізного отвору шпинделя (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Максимальна довжина обробки (мм) (без напрямної втулки)
2.5D(макс. 50)
2.5D(макс. 50)
2.5D(макс. 50)
2.5D(макс. 50)
2.5D(макс. 50)
2.5D(макс. 50)
Максимальна довжина обробки (мм) (фіксована напрямна втулка)
220(опційно)
220(опційно)
220(опційно)
220(опційно)
220(опційно)
220(опційно)
Максимальна довжина обробки (мм) (обертова напрямна втулка)
180
180
180
180
180
180
Максимальний діаметр затиску протишпинделя (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Максимальний діаметр свердління шпинделя (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Максимальний діаметр нарізання різьби шпинделя
M10
M10
M10
M10
M10
M10
Максимальний діаметр свердління протишпинделя (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Максимальний діаметр нарізання різьби протишпинделя
M8
M8
M10
M10
M10
M10
Максимальний діаметр свердління радіального приводного інструменту (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Максимальний діаметр нарізання різьби радіального приводного інструменту
M6
M6
M6
M6
M6
M6
Максимальний діаметр свердління заднього приводного інструменту (mm)
Φ8(опційно)
Φ8(опційно)
Φ8(опційно)
Φ8
Φ8(опційно)
Φ8
Максимальний діаметр нарізання різьби заднього приводного інструменту
M6(опційно)
M6(опційно)
M6(опційно)
M6
M6(опційно)
M6
Механічні характеристики
Частота обертання шпинделя (r/min)
10000(обертова напрямна втулка 8000)
10000(обертова напрямна втулка 8000)
10000(обертова напрямна втулка 8000)
10000(обертова напрямна втулка 8000)
10000(обертова напрямна втулка 8000)
10000(обертова напрямна втулка 8000)
Частота обертання протишпинделя (r/min)
10000
10000
10000
10000
10000
10000
Частота обертання радіального приводного інструменту (r/min)
5000
5000
6000
6000
6000
6000
Частота обертання заднього приводного інструменту (r/min)
6000 (опційно)
6000 (опційно)
6000 (опційно)
6000
6000 (опційно)
6000
Швидкість прискореного переміщення (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Швидкість прискореного переміщення (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Биття шпинделя (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Повторюваність позиціонування (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Інструментальна система
Інструменти для зовнішнього точіння
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Інструменти для торцевої обробки
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Радіальні приводні інструменти
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Тримач для глибокого свердління
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, опційно)
2(ER16, опційно)
2(ER16, опційно)
2(ER16, опційно)
Інструменти для обробки з тильного боку
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Задній приводний інструмент
--
--
Опційно
4(ER16)
Опційно
4(ER16)
Тримач для заднього точіння
--
--
немає
2(□16, опційно)
немає
2(□16, опційно)
Потужність двигунів
Шпиндель (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Протишпиндель (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Лінійна приводна вісь (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Радіальний приводний інструмент (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Задній приводний інструмент (kW)
0.75
0.75
1(Siemens:0.94)(опційно)
1(Siemens:0.94)
1(Siemens:0.94)(опційно)
1(Siemens:0.94)
Насос охолоджувальної рідини (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Вага та розміри
Вага (kg)
2400
2400
2900
3000
2900
3000
Розміри (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
