Можливості обробки
Максимальний діаметр оброблюваного прутка (мм)
Φ32 mm / Φ38 mm
Діаметр наскрізного отвору шпинделя (мм)
Φ37 mm / Φ39 mm
Максимальна довжина обробки (мм) (без направляючої втулки)
2.5D (макс. 80 mm) / 2.5D (макс. 90 mm)
Максимальна довжина обробки (мм) (фіксована напрямна втулка)
--
Максимальна довжина обробки (мм) (поворотна напрямна втулка)
310 mm
Максимальний діаметр затиску заднього шпинделя (мм)
Φ32 mm / Φ38 mm
Максимальний діаметр свердління шпинделя (мм)
Φ13 mm
Можливості обробки
Максимальний діаметр нарізання різьби на шпинделі
M12
Максимальний діаметр свердління заднього шпинделя (мм)
Φ10
Максимальний діаметр нарізання заднього шпинделя
M10
Максимальний діаметр свердління радіального інструменту під напругою (мм)
Φ10 mm
Максимальний діаметр нарізання різьби радіальним інструментом під напругою
M8
Максимальний діаметр свердління інструменту з електроприводом (мм)
Φ8 mm / Φ8 mm (опція)
Максимальний діаметр нарізання різьби інструментом із зворотним приводом
M6 / M6(опція)
Механічні можливості
Частота обертання шпинделя (об/хв)
8000 об/хв (обертова напрямна втулка 6000) / 6000 об/хв (поворотний циліндр)
Частота обертання заднього шпинделя (об/хв)
8000 об/хв
Радіальна швидкість руху інструменту (об/хв)
6000
Швидкість обертання інструменту (об/хв)
6000 об/хв / 6000 об/хв (опція)
Швидкість швидкого переміщення (м/хв)
30 m/min (X2, Y1, Z1, Z2)
Швидкість швидкого переміщення (м/хв)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Биття шпинделя (мм)
≤0.002
Точність повторного позиціонування (мм)
≤0.003
Система інструментів
Зовнішні циліндричні інструменти
6(□16) / 1(□20)+5(□16)
Інструменти для обробки торців
4(ER20)
Радіальні живі інструменти
1(ER20)+3(ER16)
Тримач інструменту для глибокого свердління
2 (ER16, опція)
Інструменти для обробки спини
4(ER16)
Інструмент із заднім приводом
4(ER16) / Опція
Задній тримач токарного інструменту
немає
Потужність двигуна
Шпиндель (кВт)
6.3 kW
Протишпиндель (kW)
4.2 kW
Лінійний приводний вал (кВт)
1.1 kW (X1, X2, Y1, Z1, Z2)
Радіальний інструмент під напругою (кВт)
1.1 kW
Задній живий інструмент (кВт)
1 kW / 1 kW (опція)
Насос охолодження (кВт)
0.4
Інші
Вага (кг)
3750 kg
Розмір (мм)
2960×1660×1920 mm / 3100×1660×1920 mm

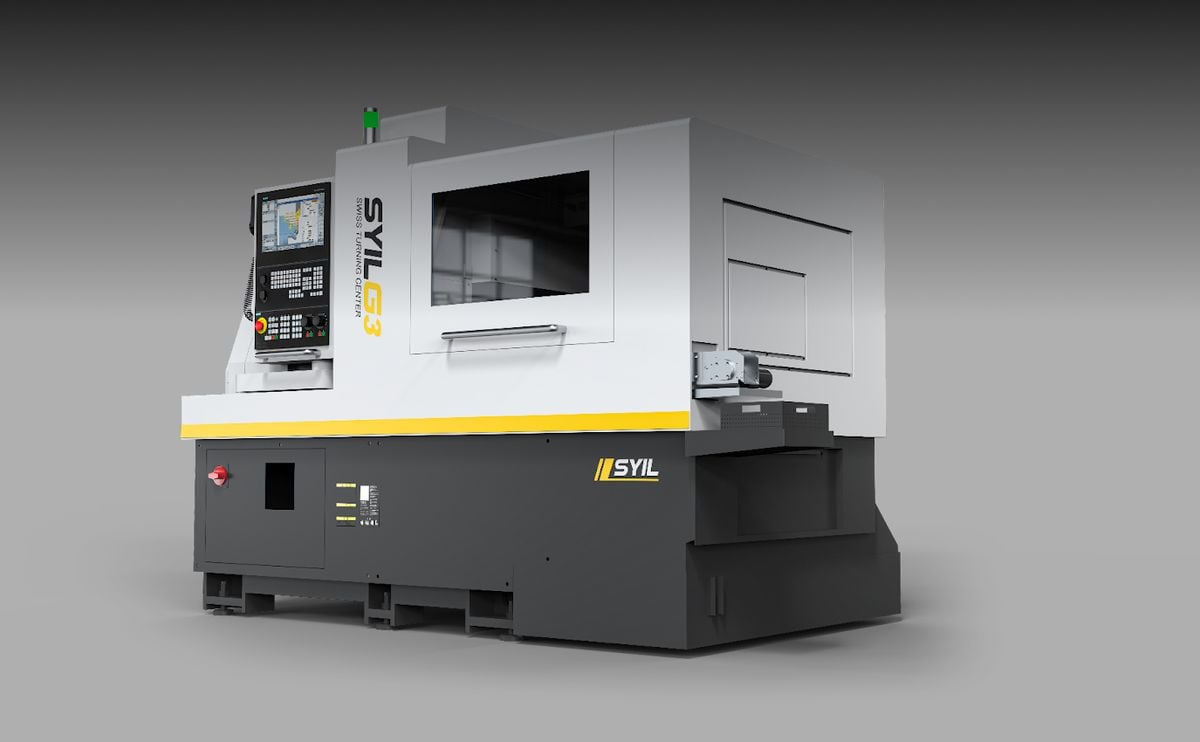

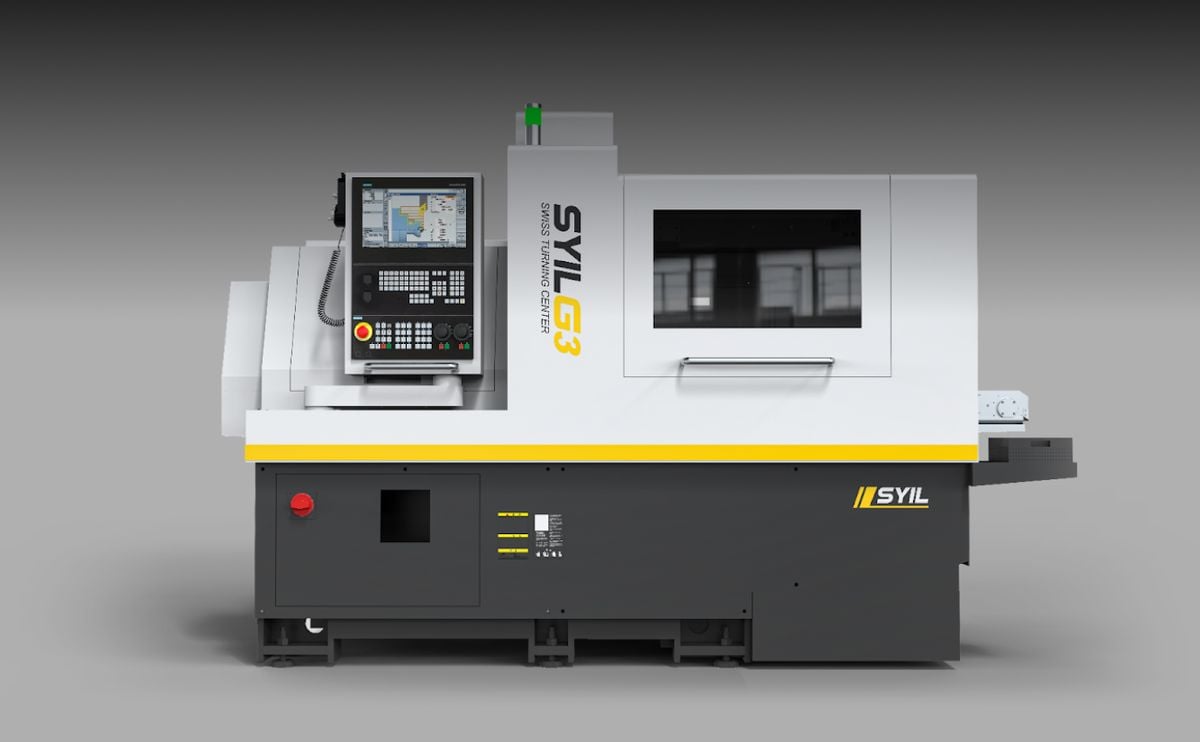

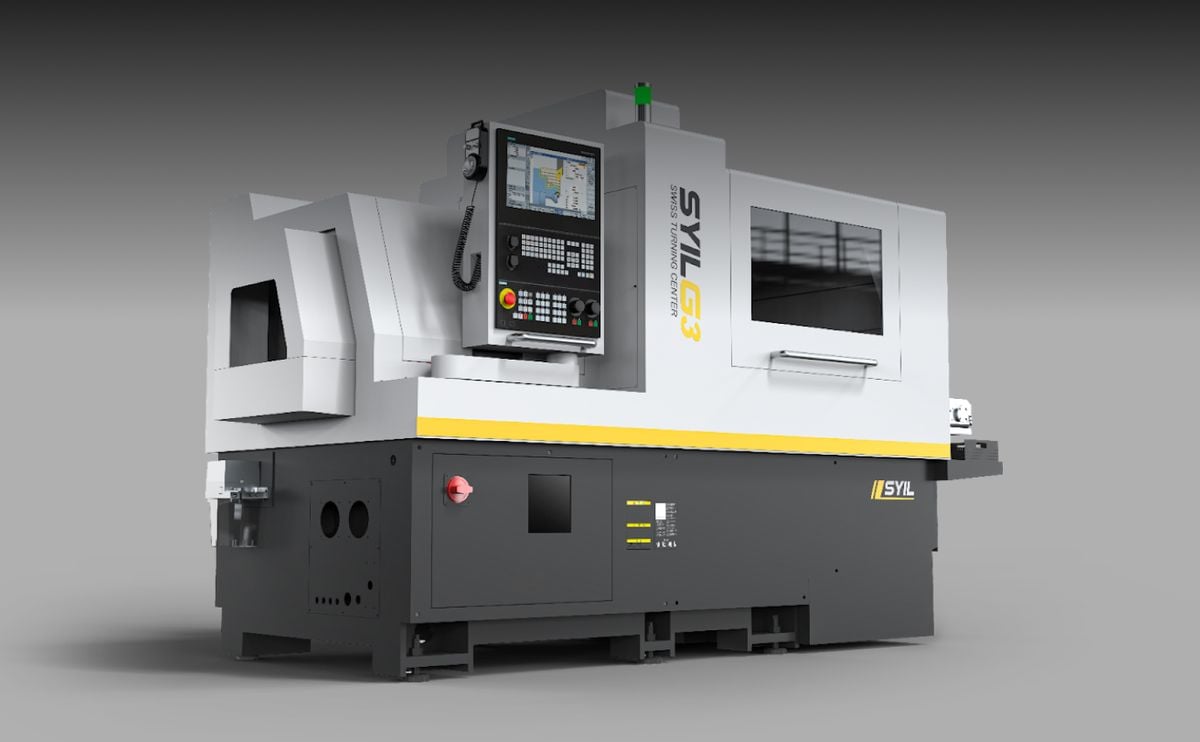

Особливості SYIL G3
Ідеально підходить для обробки дрібних і довгих деталей з винятковою точністю і стабільністю.
Назад Інструменти в реальному часі
Sinumerik 828D
Передній розвантажувальний пристрій
Технічні характеристики
G3 L326
G3 L385
G3 L386
Можливості обробки
Максимальний діаметр оброблюваного прутка (мм)
Φ32
Φ38
Φ38
Діаметр наскрізного отвору шпинделя (мм)
Φ37
Φ39
Φ39
Максимальна довжина обробки (мм) & (дюйми) (без направляючої втулки)
2.5D (максимум 80)
2.5D (максимум 90)
2.5D (максимум 90)
Максимальна довжина обробки (мм) & (дюйми) (фіксована напрямна втулка)
--
--
--
Максимальна довжина обробки (мм) & (дюйми) (поворотна напрямна втулка)
310
310
310
Максимальний діаметр затиску заднього шпинделя (мм)
Φ32
Φ38
Φ38
Максимальний діаметр свердління шпинделя (мм)
Φ13
Φ13
Φ13
Максимальний діаметр нарізання різьби на шпинделі
M12
M12
M12
Максимальний діаметр свердління заднього шпинделя (мм)
Φ10
Φ10
Φ10
Максимальний діаметр нарізання різьблення заднього шпинделя
M10
M10
M10
Максимальний діаметр свердління радіального інструменту під напругою (мм)
Φ10
Φ10
Φ10
Максимальний діаметр нарізання різьблення радіальним інструментом під напругою
M8
M8
M8
Максимальний діаметр свердління інструмента з заднім приводом (мм)
Φ8
Φ8 (необов'язково)
Φ8
Максимальний діаметр нарізання різьблення в інструменті із зворотним приводом
M6
M6 (опція)
M6
Механічні можливості
Частота обертання шпинделя (об/хв)
8000 (поворотна напрямна втулка 6000)
6000 (обертовий циліндр)
6000 (обертовий циліндр)
Частота обертання заднього шпинделя (об/хв)
8000
8000
8000
Радіальна швидкість руху інструмента (об/хв)
6000
6000
6000
Швидкість обертання інструмента (об/хв)
6000
6000 (за бажанням)
6000
Швидкість швидкого переміщення (м/хв)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Швидкість швидкого переміщення (м/хв)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Биття шпинделя (мм)
≤0.002
≤0.002
≤0.002
Точність повторного позиціонування (мм)
≤0.003
≤0.003
≤0.003
Система інструментів
Зовнішні циліндричні інструменти
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Інструменти для обробки торців
4(ER20)
4(ER20)
4(ER20)
Радіальні інструменти під напругою
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Тримач інструменту для глибокого свердління
2(ER16)
2(ER16)
2(ER16)
Інструменти для обробки задньої поверхні
4(ER16)
4(ER16)
4(ER16)
Інструмент із заднім приводом
4(ER16)
Необов'язково
4(ER16)
Задній токарний тримач
--
--
--
Потужність двигуна
Шпиндель (кВт)
6.3
6.3
6.3
Задній шпиндель (кВт)
4.2
4.2
4.2
Лінійний приводний вал (кВт)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Радіальний інструмент під напругою (кВт)
1.1
1.1
1.1
Задній живий інструмент (кВт)
1
1 (необов'язково)
1
Охолоджувальний насос (кВт)
0.4
0.4
0.4
Вага та розмір
Вага (кг)
3750
3750
3750
Розмір (мм)
2960x1660x1920
3100x1660x1920
3100x1660x1920
