SYIL L Siemens

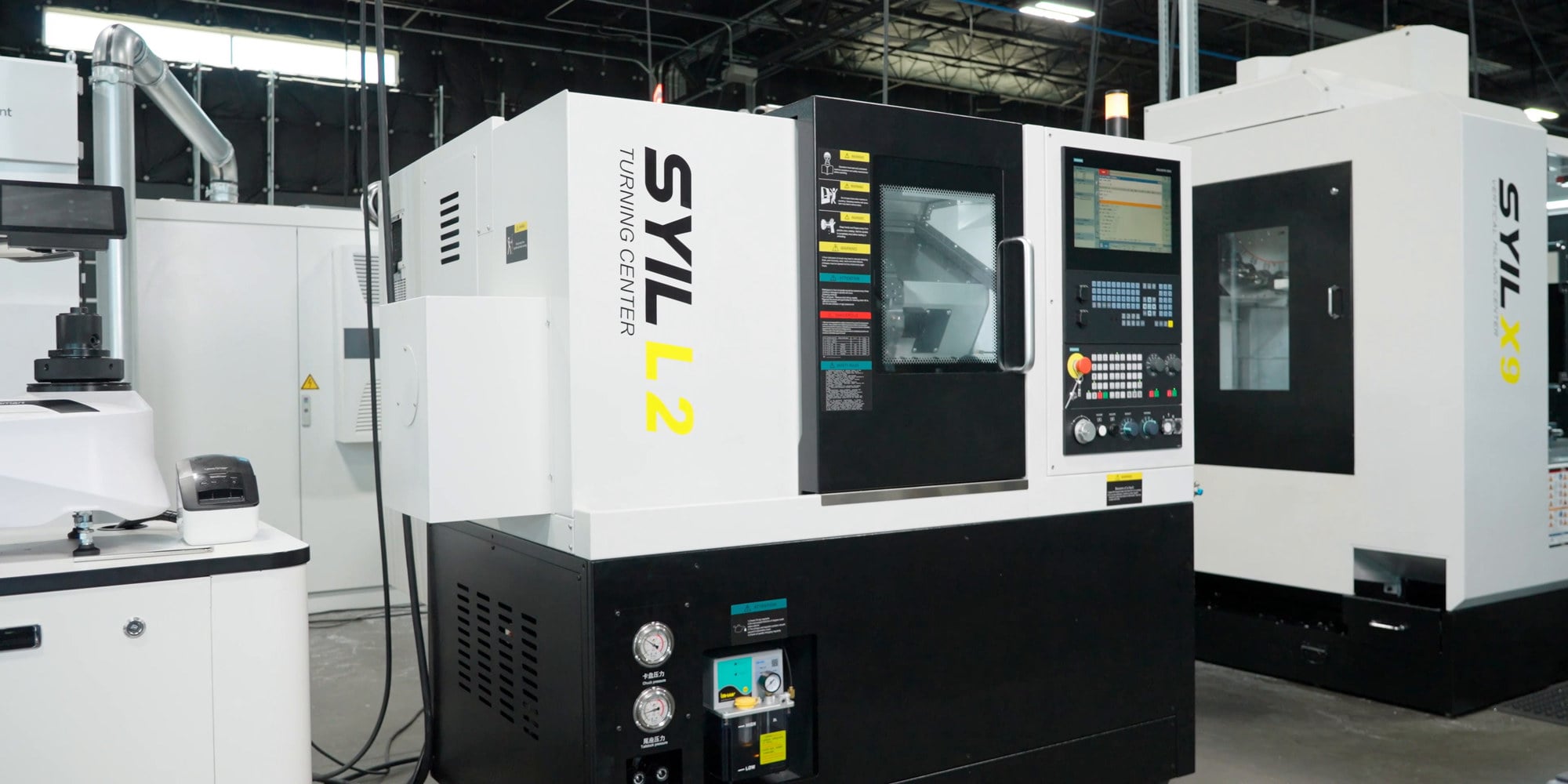

ВерстатSYIL L2 в стандартній комплектації оснащений системою керуванняSiemens SINUMERIK 828D. Завдяки унікальним характеристикам ЧПК, система керування SINUMERIK 828D встановлює стандарти продуктивності при фрезеруванні на верстатах SYIL. Завдяки новим приводам SINAMICS і двигунам управління рухом SIMOTICS, SINUMERIK 828D став ще більш продуктивним. Надійна апаратна архітектура та інтелектуальні алгоритми керування разом з високоякісними приводами та двигунами забезпечують максимальну динаміку та точність під час обробки.
.png?width=5760&name=Mask%20group%20(22).png)
Відкрийте для себе переваги токарних верстатів SYIL для виробництва дрібних деталей
Токарний верстат SYIL L2 має модульну конструкцію на основі платформи, компактні розміри та зручну робочу зону з можливістю розширення. Він має інтерфейси для різних функцій розширення для реалізації автоматизованої обробки, таких як завантажувальні та розвантажувальні роботи, автоматичні двері, автоматичні подавачі, пристрої для налагодження інструменту, онлайн-контроль заготовки і т.д.
.png?width=5760&name=Mask%20group%20(32).png)
.png?width=5760&name=Mask%20group%20(33).png)

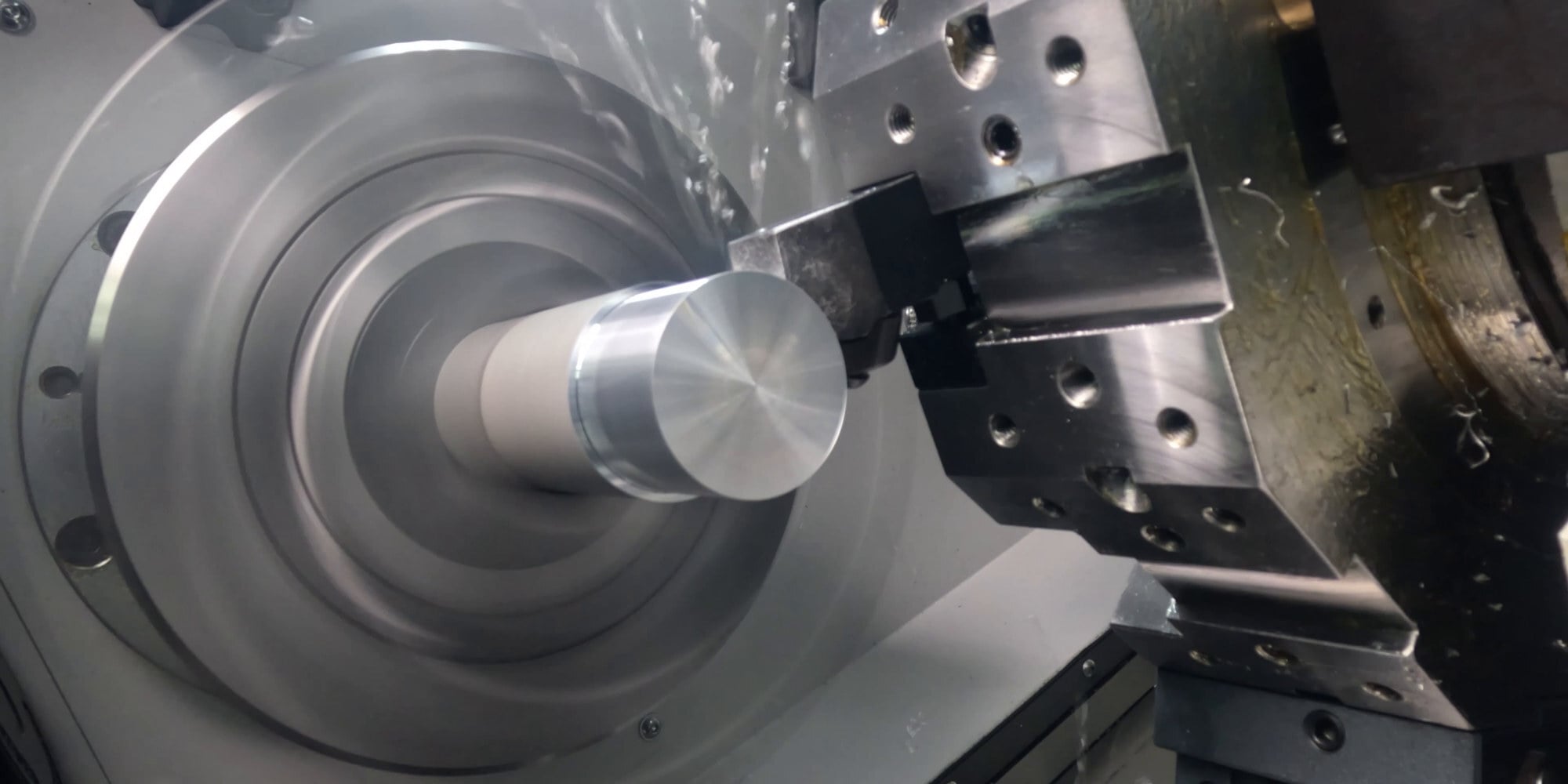

Високопродуктивна токарна обробка
З токарними центрами SYIL ви можете розраховувати на чудову точність і повторюваність. Передова технологія ЧПК гарантує точність кожного різу, що призводить до стабільної та якісної обробки деталей. Незалежно від того, чи створюєте ви прототипи, чи виробляєте невеликі металеві деталі у великих кількостях, токарні центри SYIL завжди забезпечують виняткові результати.
.png?width=5760&name=Mask%20group%20(36).png)
Технічні характеристики
L2
L3
L4
Обробна потужність

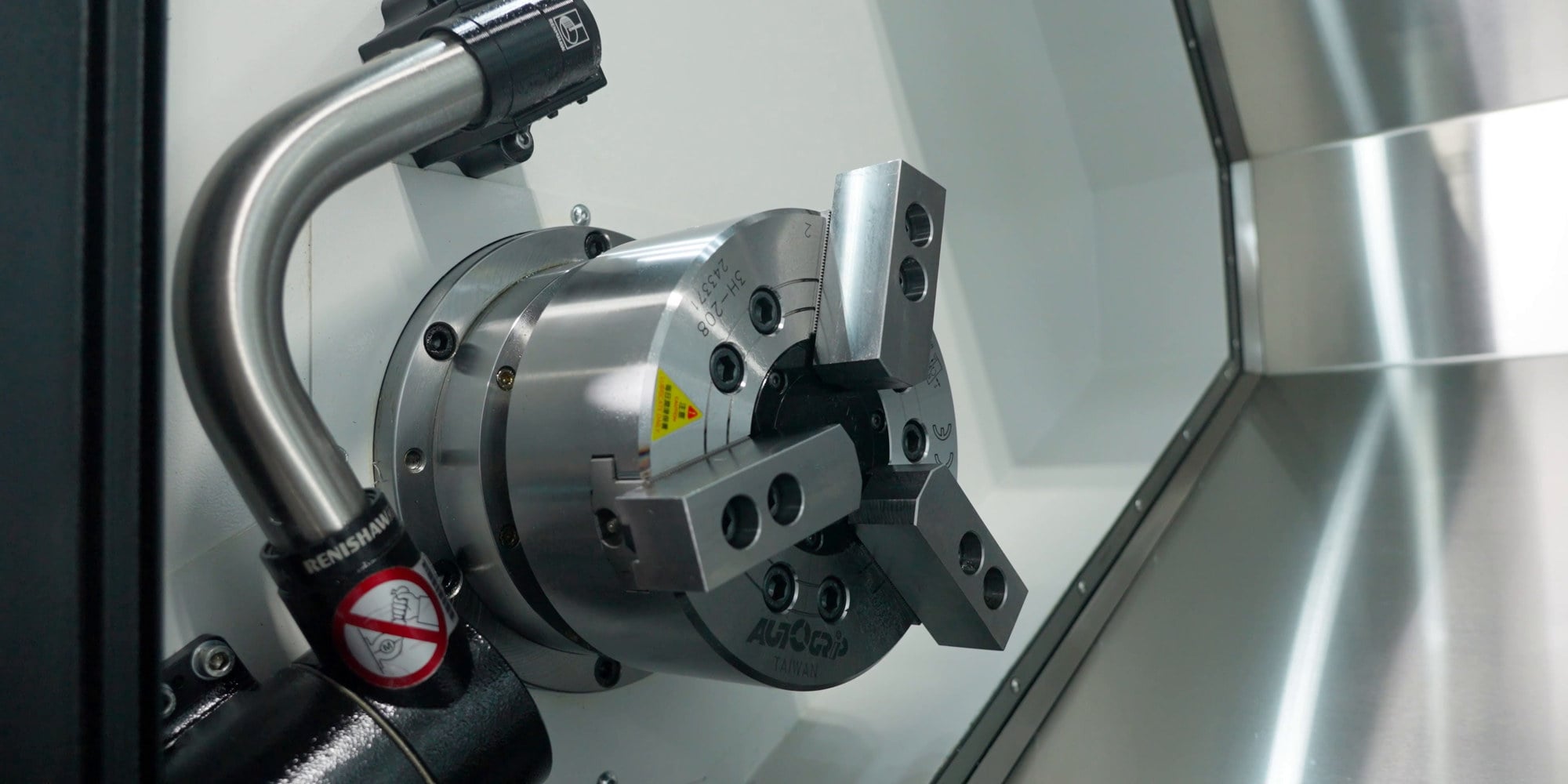

Розмір патрона
8 дюймів
8 дюймів
10 дюймів
Максимальний діаметр гойдалки над ліжком
ø510 мм
ø550 мм
ø630 мм
Максимальний діаметр повороту над кареткою
ø260мм
ø290мм (з віссю Y: 200мм)
ø330 мм
Макс. довжина заготовки
300 мм
500 мм (з віссю Y: 530 мм, з контршпинделем: 450 мм)
800 мм (1100 мм / 1500 мм)
Максимальний діаметр заготовки
ø380мм
ø380мм
ø520мм

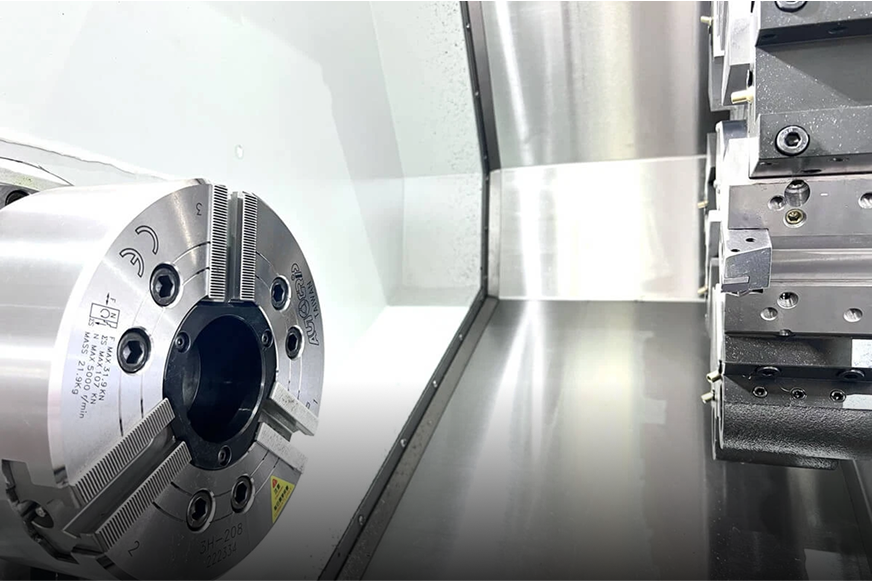

Шпиндель
Максимальна швидкість
4000 об/хв
4000 об/хв
3500 об/хв
Носик шпинделя
A2-6
A2-6
A2-8
Діаметр отвору шпинделя
ø66мм
ø63мм
ø91мм
Діаметр наскрізного отвору шпинделя
ø52мм
ø52мм
ø75мм
Потужність шпинделя
11/15кВт
11/15кВт
15 КВТ
Мін. Індексація по осі С
--
0.001°
--
Контршпиндель
Розмір патрона
--
6 дюймів
--
Швидкість / Максимальна швидкість
--
1750/6000 об/хв
--
Носик шпинделя
--
A2-5
--
Діаметр отвору шпинделя
--
ø56мм
--
Діаметр наскрізного отвору шпинделя
--
ø45мм
--
Потужність шпинделя
--
11 кВт
--
Подорожі
--
530m
--
Швидкий траверс
--
30 м/хв
--

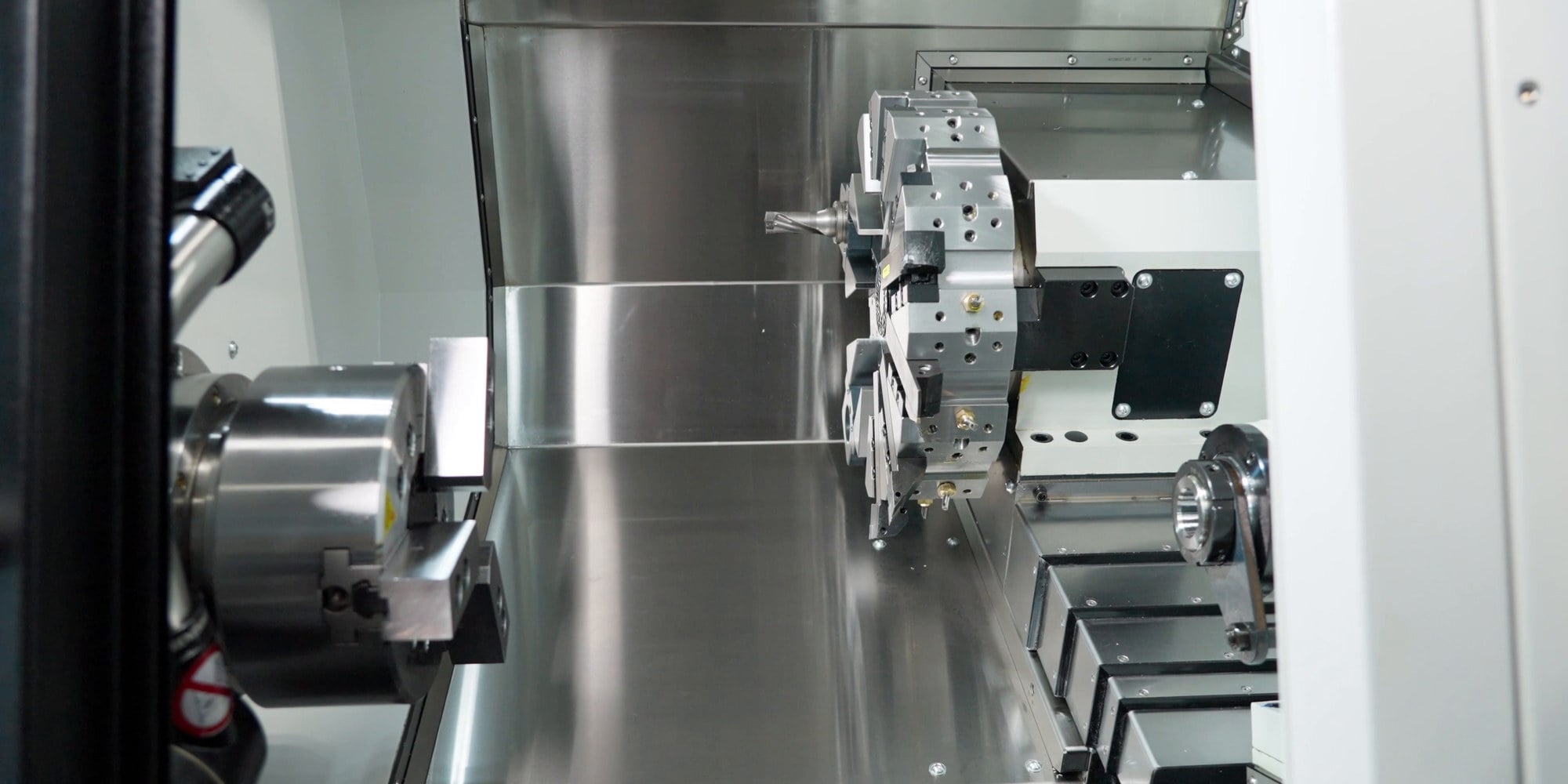

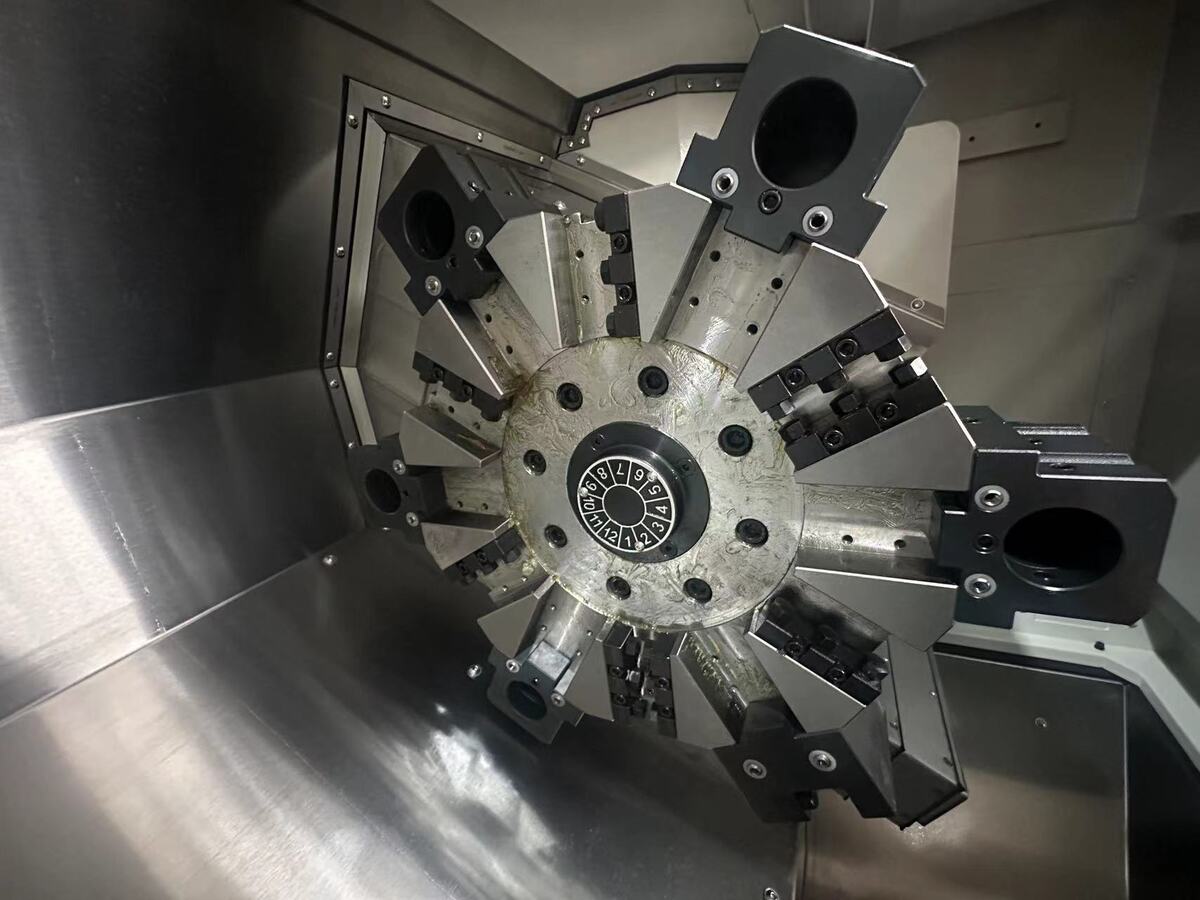

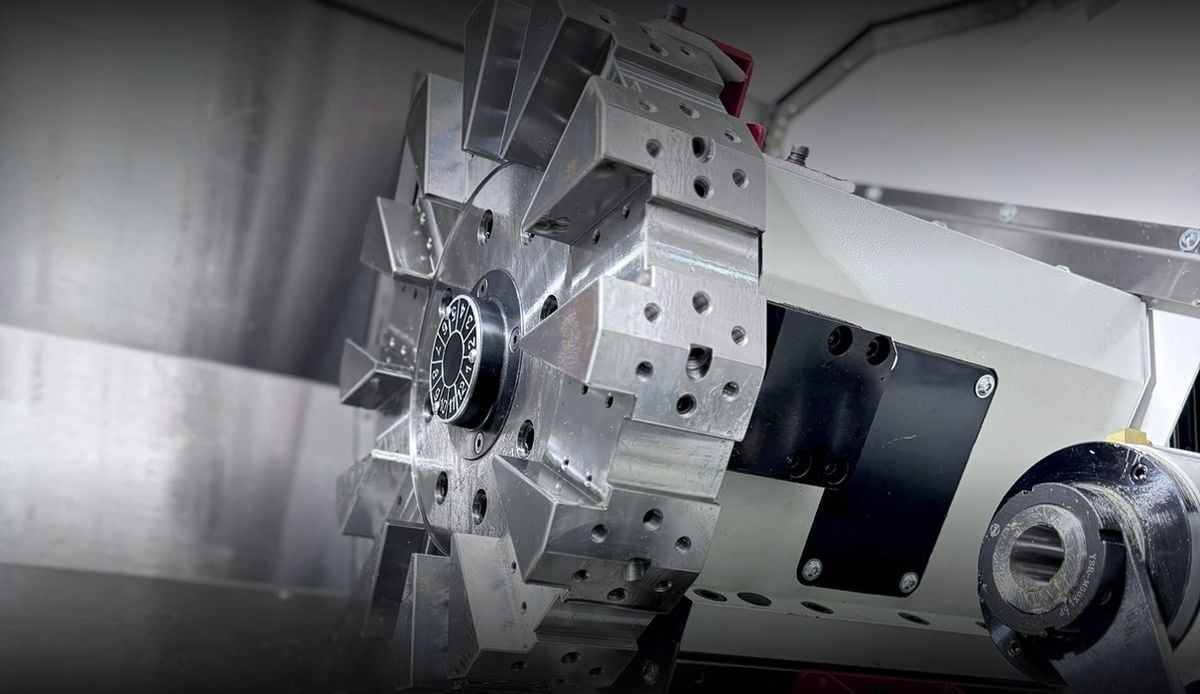

Тримач інструменту
Тип
Сервопривід башти
Силова вежа
Сервопривідна башта
Інструменти
8/12
12
12
Розмір хвостовика інструмента
25x25/20x20мм
25x25мм
25x25мм
Діаметр хвостовика інструмента
ø40/ø32мм
ø40мм
ø40мм
Мін. Від інструмента до інструмента
--
0.2 секунди
0.2s
Макс. Від інструменту до інструменту
--
0.5s
0.5s
Макс. Швидкість обробки в реальному часі
--
5000 об/хв
5000 об/хв
Жива модель інструментальної оснастки
--
BMT55
BMT55
Подорожі
X Швидкий траверс
30 м/хв
30 м/хв
30 м/хв
Z Швидкий траверс
30 м/хв
30 м/хв
30 м/хв
Y Швидкий траверс
--
15 м/хв
--
X Travels
200 мм
190+10мм
260+10 мм
Z Подорожі
360 мм
550 мм (з віссю Y: 490+-50 мм)
850 мм (1150 мм / 1550 мм)

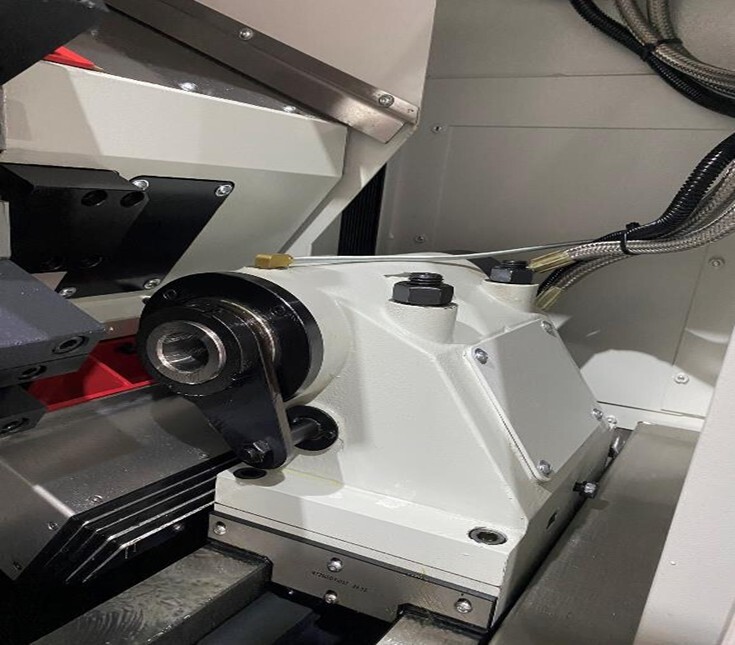

Хвостове поголів'я
Подорож від хвостової частини до шматка
--
465 мм (з віссю Y: 500 мм)
--
Швидка траверса хвостової частини
--
30 м/хв
10 м/хв
Конус рукава
--
MT4
MT5
Точність
Чистове точіння циліндричної точності
IT6
IT6
IT6
Фінішна обробка поверхні деталі
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
Округлість готових токарних деталей
≤0.003 мм
≤0.003 мм
≤0.003 мм
Точність позиціонування (Ｘ)
0,005 мм
0,005 мм
0,005 мм
Точність позиціонування (Ｚ)
0,008 мм
0,008 мм
0,008 мм
Точність повтору (Ｘ)
0,002 мм
0,002 мм
0,002 мм
Точність повтору (Ｚ)
0,004 мм
0,004 мм
0,004 мм
Розміри та вага
Розміри (ДхШхВ)
1775x1600x1690мм
2500x1720x1740мм (з віссю Y: 2680x1750x1850мм, з контршпинделем: 2680x1750x1850мм)
2500x1720x1740 мм
N.W.
3050 кг
4000 кг
6200 кг/ 6800 кг/ 7220 кг
