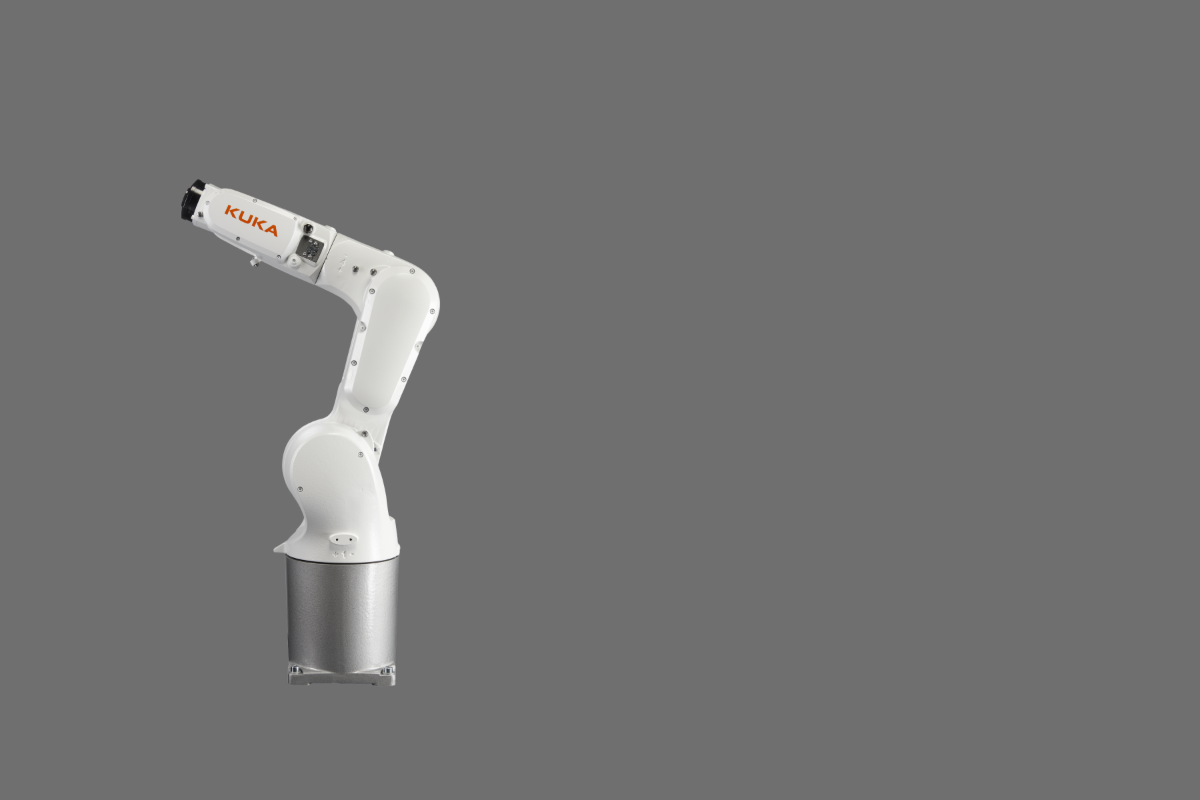

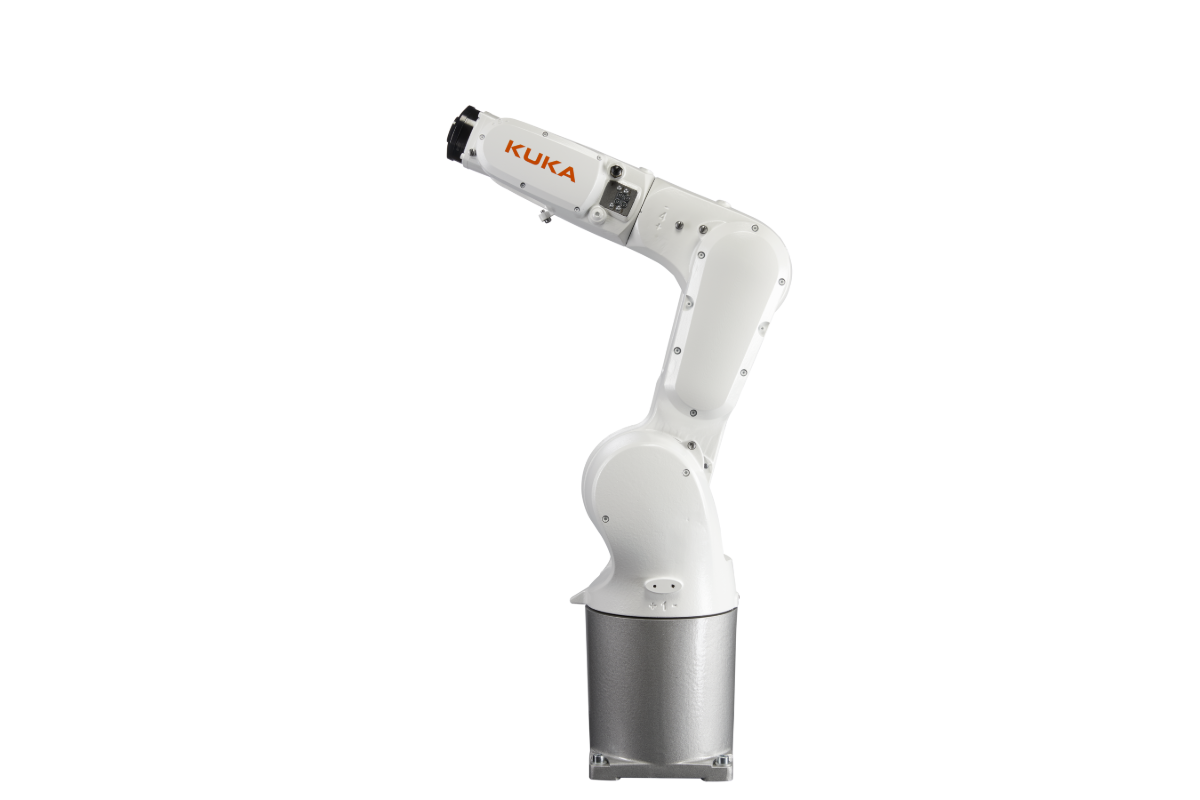

Робот-маніпулятор KUKA
Надійний невеликий промисловий 6-осьовий робот з максимальним корисним навантаженням 6,7 кг.
Вага деталі
Макс
3 кг
Робот-маніпулятор
Вантажопідйомність
6.7 кг
Досяжність
901 мм
Рівень захисту IP
IP65 | IP67 [рука|зап'ястя]
Повторюваність пози (ISO 9283)
± 0,02 мм
Робототехнічне оснащення
Паралельний пневматичний захват
1
Набір універсальних пальців
1
Очищення сопла
1
Хід на одну щелепу
8 мм
Зусилля закриття/відкриття
550/610 N
Інші дані
Спосіб поводження з матеріалом
Малюнок сітки
Доступний простір
600 x 520 x 150 мм
Розмір блоку
850 x 1200 x 2000 мм
Діаметр хвостовика інструменту
ø40/ø32 мм
SYIL R1 - на базі KUKA та Siemens
Відкрийте для себе новий рівень продуктивності
Відчуйте переваги спрощеної автоматизації за допомогою системи догляду за машинами SYIL R1. Комплексне рішення для автоматизації, яке швидко встановлюється і легко управляється з вашого SINUMERIK 828D. R1 усуває ручні та повторювані завдання з операцій з ЧПК, автоматизуючи процес завантаження та розвантаження.
Створена на базі надійного 6-осьового робота KUKA, система SYIL R1 є ідеальним рішенням для виконання завдань з високим вмістом сумішей і невеликими обсягами.
Тепер ви можете витрачати свій час на розвиток бізнесу, а не на виконання повторюваних завдань!

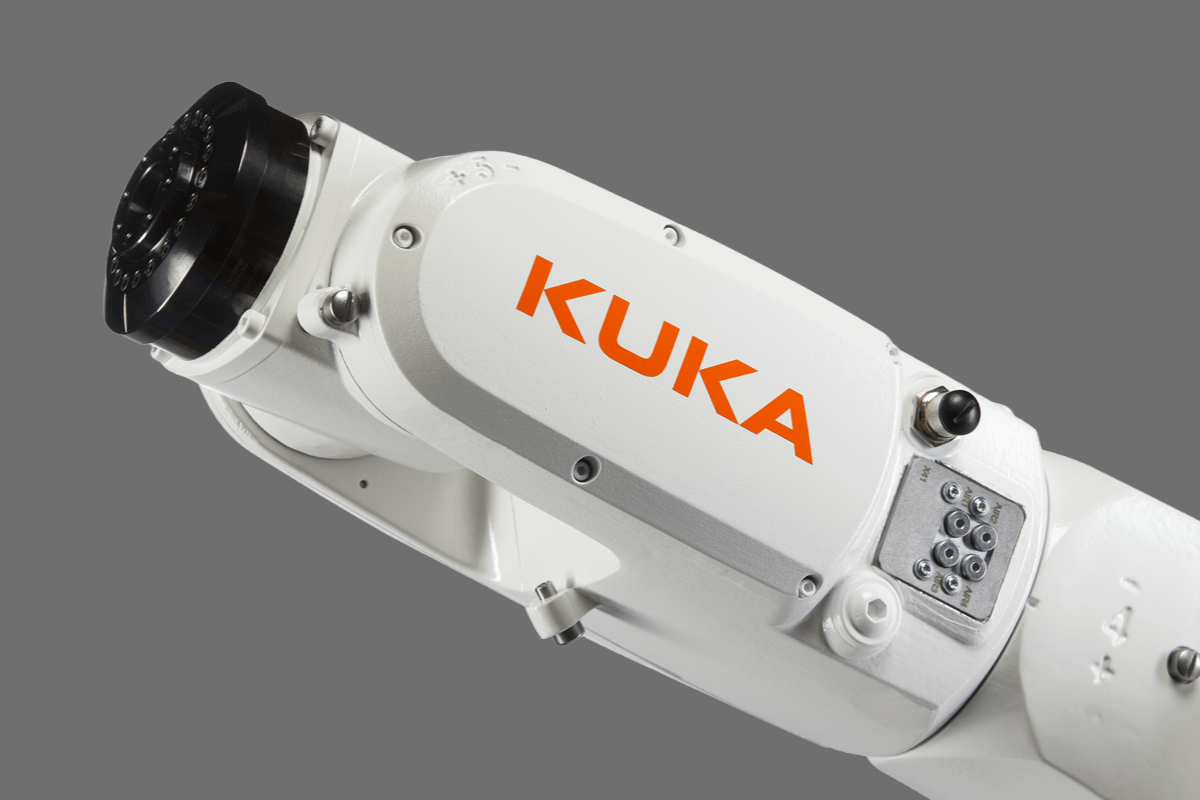

SYIL R1 використовує роботизовану руку KUKA. SYIL є офіційним партнером KUKA.
SYIL R1 - що знаходиться всередині цього готового рішення?

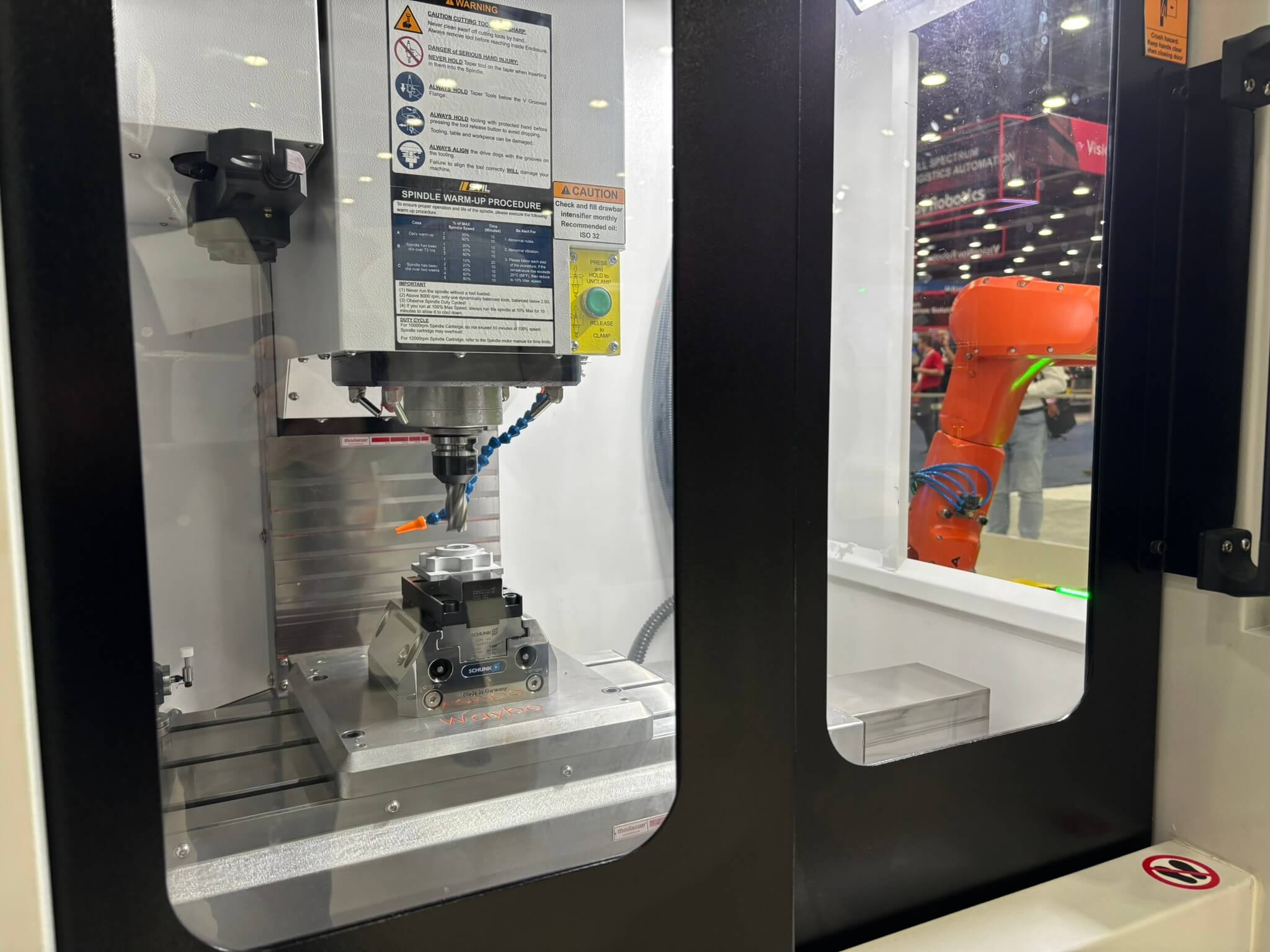

Осередок R1 призначений для автоматизації повторюваних завдань, пов'язаних з обслуговуванням верстатів, таких як завантаження та вивантаження деталей у верстати з ЧПК. Робот автономно забирає деталі з плоского столу, завантажує їх у верстат, знімає готову деталь і знову кладе її на плоский стіл або на будь-який інший механізм подачі.
У комплект R1 входить
- Компактна рама з плоским столом для переміщення матеріалів
- маніпулятор робота KUKA
- оснащення робота
- додаткові робочі пристосування та подвійні захвати
- комірка підготовлена для інтеграції за принципом plug-and-play з будь-яким верстатом SYIL Siemens
- автоматичні двері (якщо R1 купується разом з верстатом SYIL)

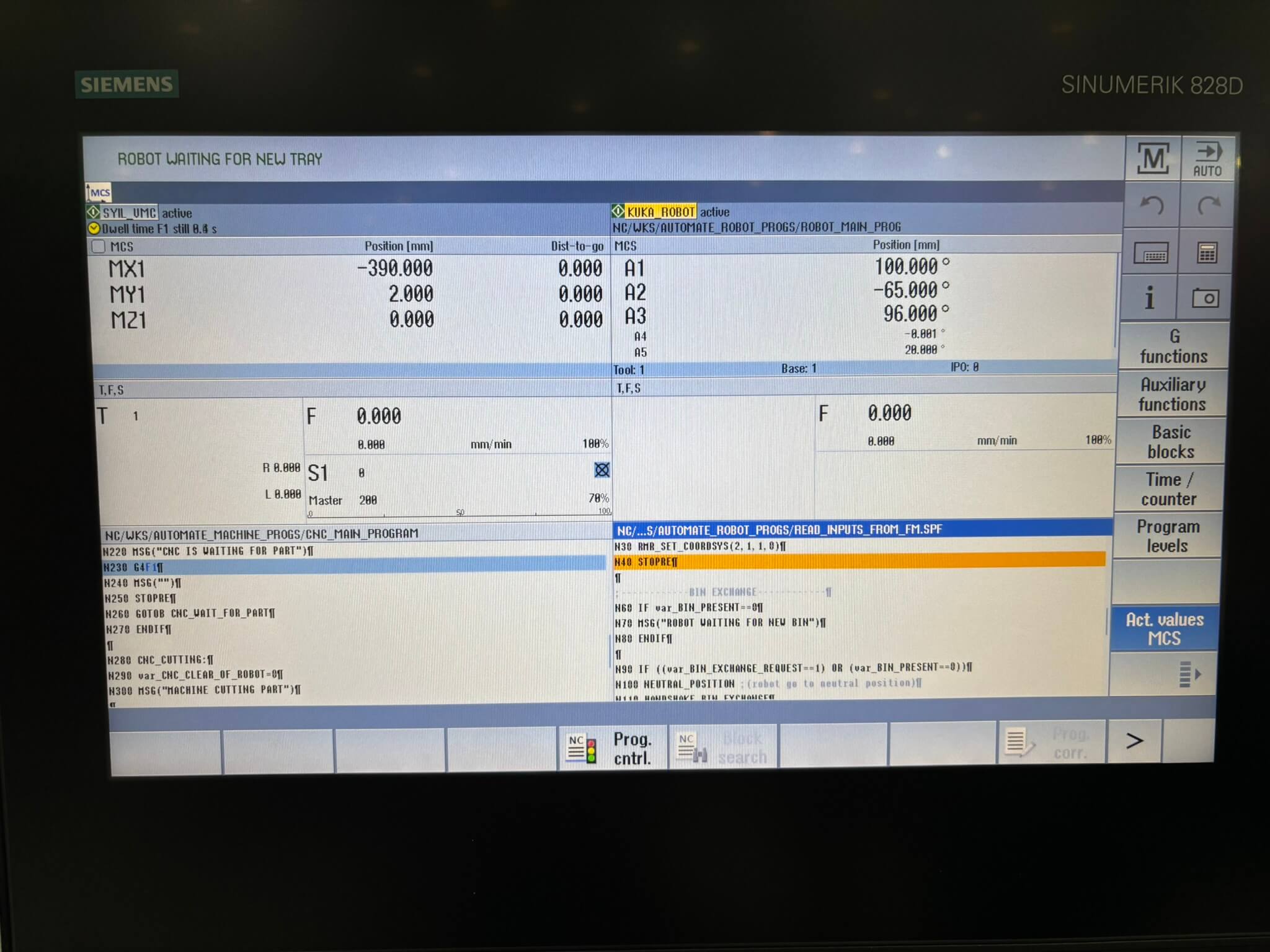

Siemens SINUMERIK
Інтегроване рішення для автоматизації виробничих цехів, що дозволяє безперешкодно керувати як верстатами з ЧПК, так і роботами KUKA з єдиного інтерфейсу.

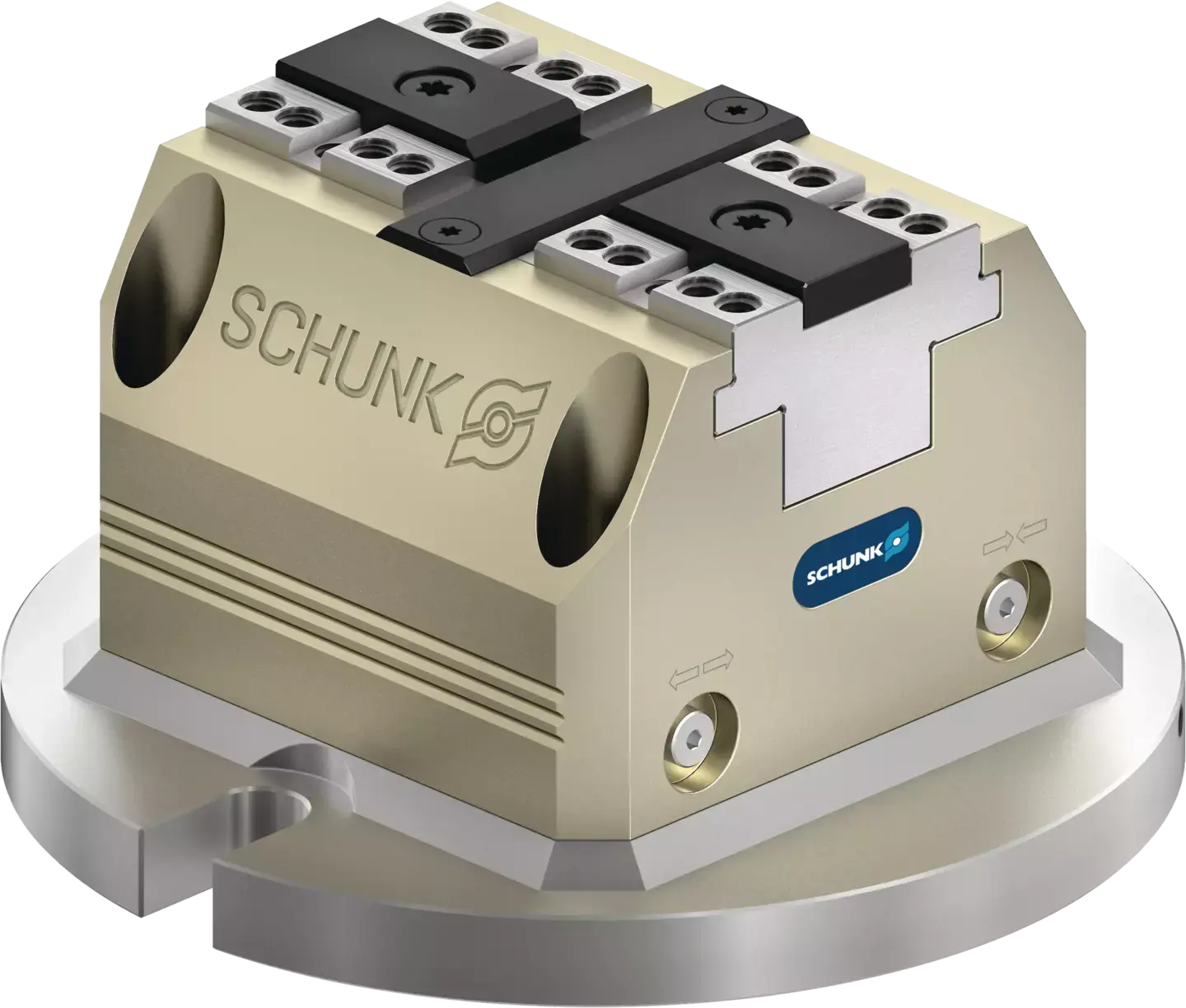

SCHUNK
Пневматичний блок затискного зусилля.

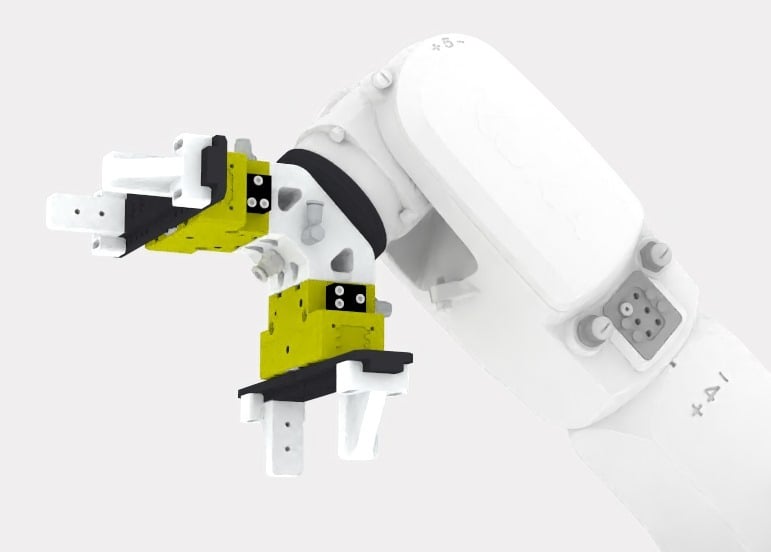

Подвійний захват
Використовується, якщо готова деталь має форму, відмінну від форми заготовки.

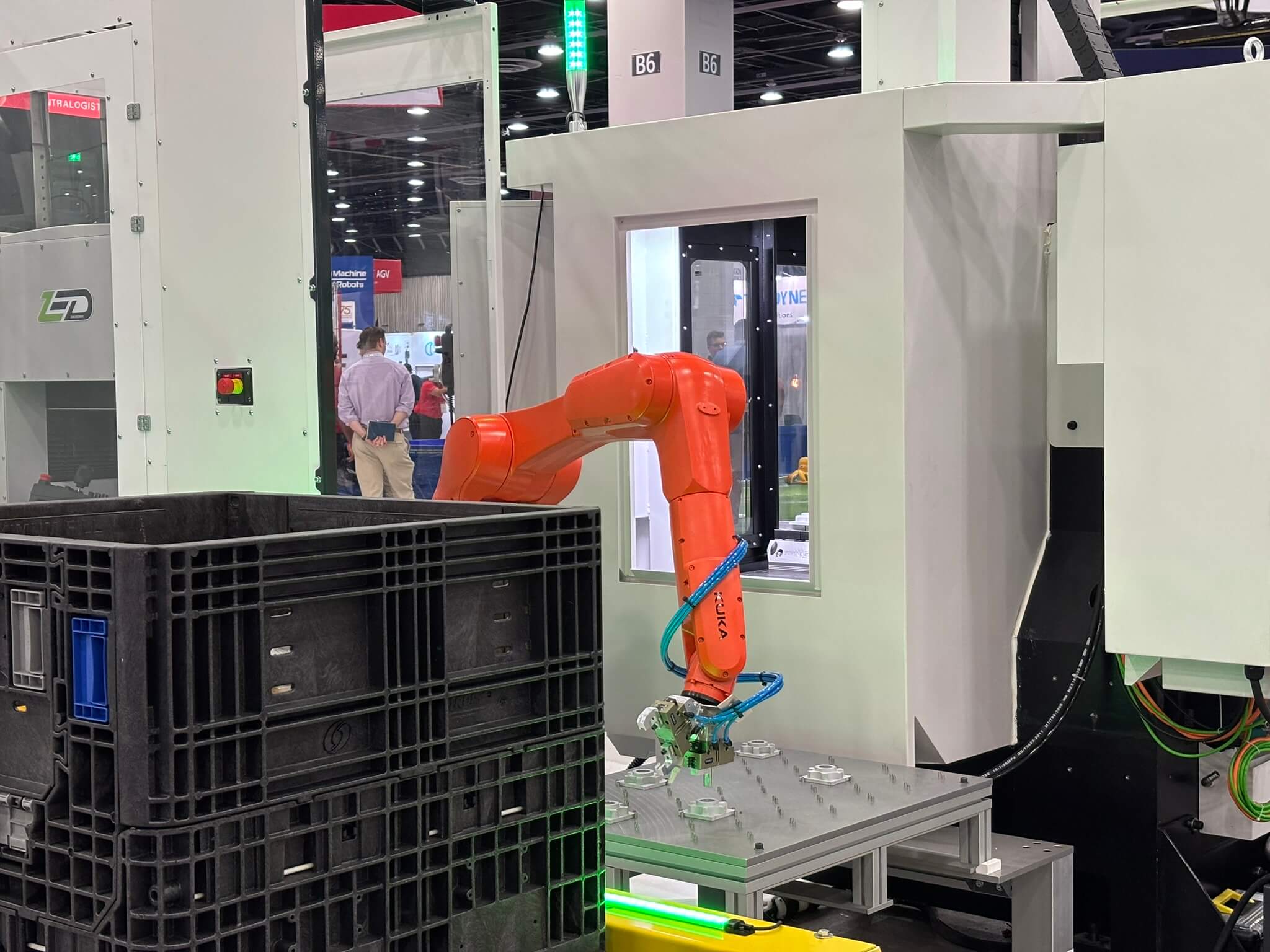

Автоматичні дверцята
Виготовлені на замовлення автоматичні дверцята встановлюються на бічні двері вашої машини SYIL.

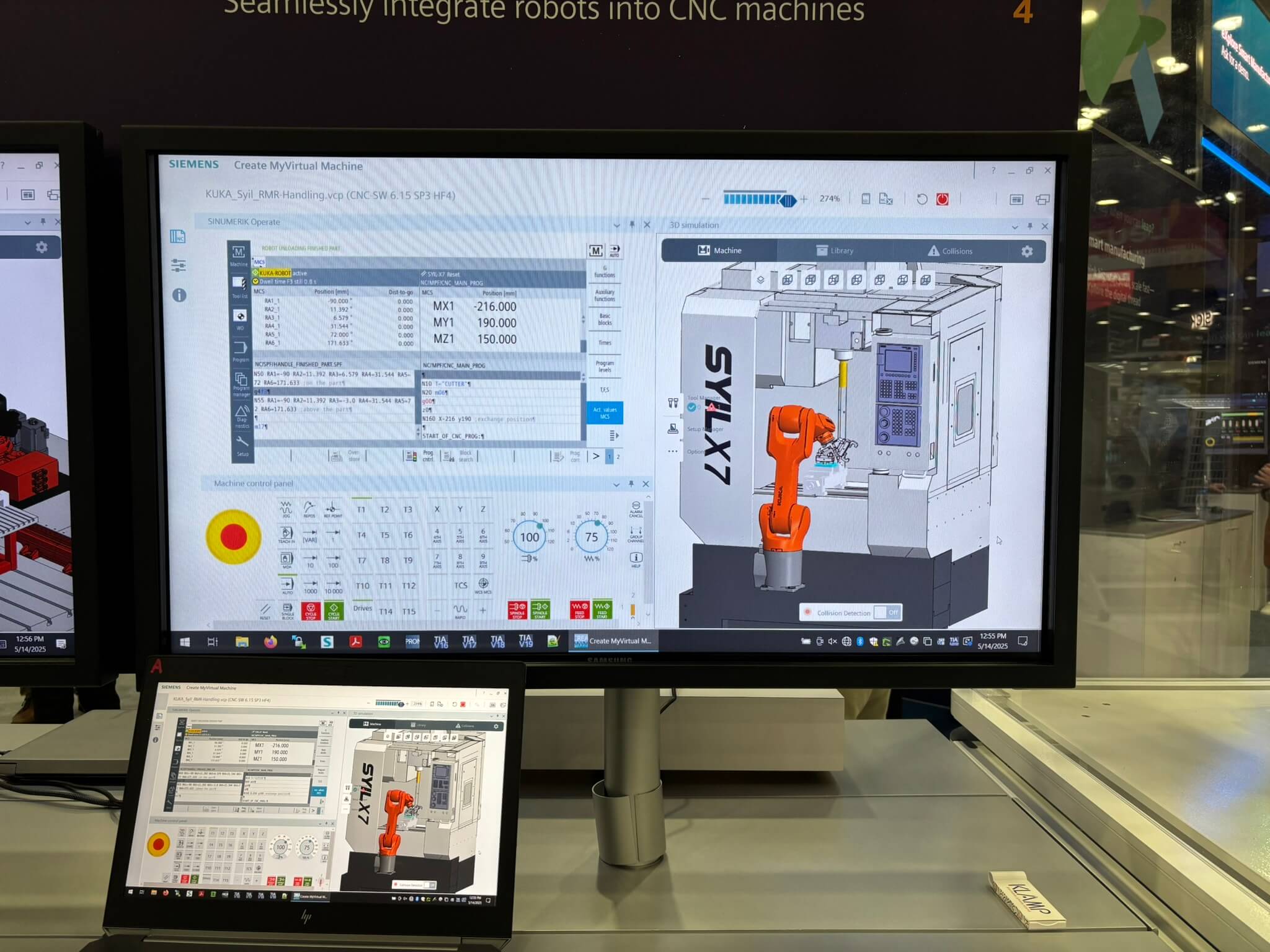

Цифровий двійник
Розширюйте свій R1 за допомогою цифрового двійника для моделювання та програмування операцій обробки та обслуговування без необхідності фізичного доступу до верстата.
Технічні характеристики
R1
Вага деталі
Максимальна вага [кг]
3
Рука робота
Вантажопідйомність [кг]
6.7
Виліт [мм]
901
Рівень IP [рука|зап'ястя]
IP65|IP67
Повторюваність пози (ISO 9283) [мм] [мм].
± 0.02
Інструментарій для роботів
Паралельний пневматичний захват
1
Набір універсальних пальців
1
Насадка для чищення
1
Хід на одну щелепу [мм]
8
Зусилля закриття [N]
550
Зусилля відкривання [Н]
610
Інші дані
Спосіб поводження з матеріалом
Шаблон сітки
Доступний простір [мм]
600 x 520 x 150
Розмір одиниці виміру [мм]
850 x 1200 x 2000
Вимоги до електрики
200-240 В змінного струму - 16 Ампер
Вимоги до пневматики [psi]
90-120
