Schneeberger
Рама машини для лиття мінеральних матеріалів

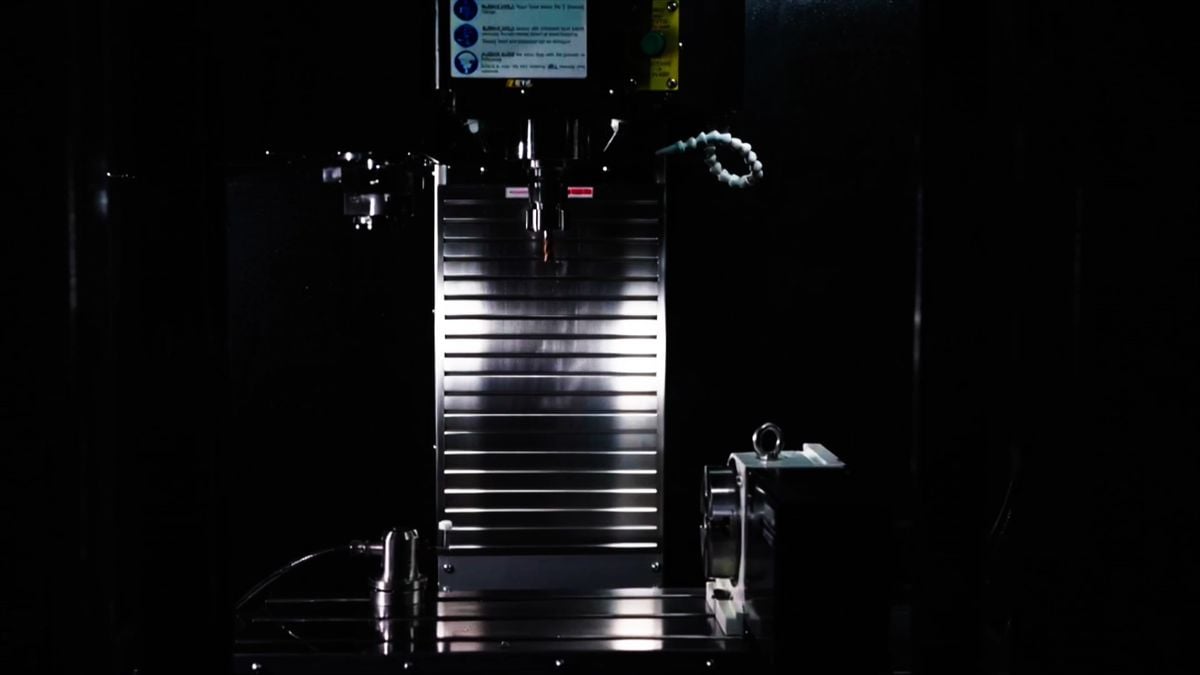

Подорожі
Х хід
400 мм
Переміщення поосі Y
300 мм
Переміщення по Z
380 мм
Відстань між кінцем шпинделя та стільницею
150-530 мм
Відстань між шпинделем і поверхнею колони
358 мм

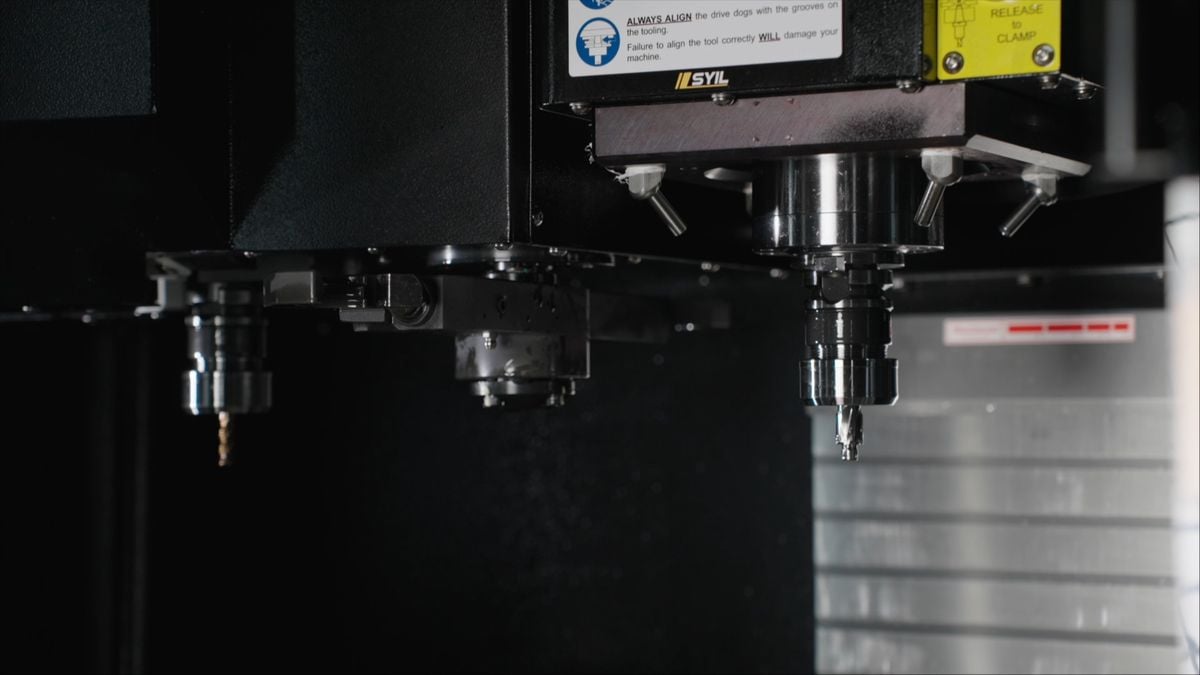

Таблиця
Розмір столу
700×300 мм
Т-подібні пази (кількість×розмір×відстань)
3×14×100 мм
Максимальне навантаження на стіл
330 фунтів (150 кг)

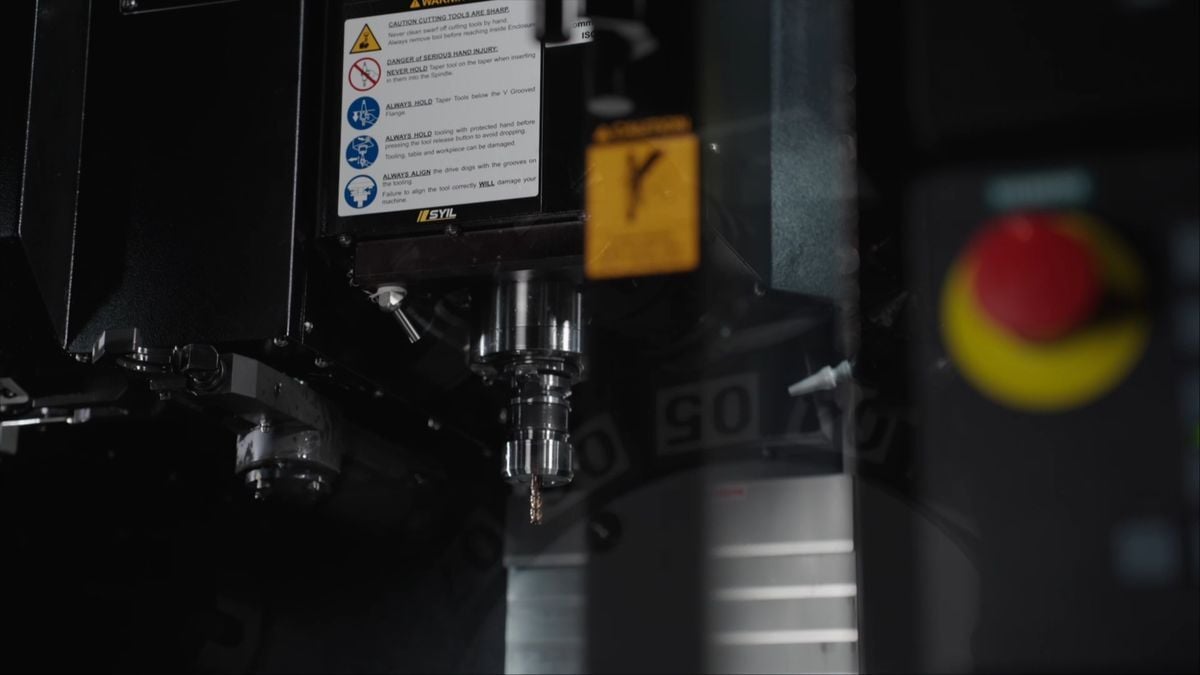

Шпиндель
Ніс шпинделя
BT30
Частота обертання шпинделя
12 000 об/хв
Механізм передачі
Ремінь

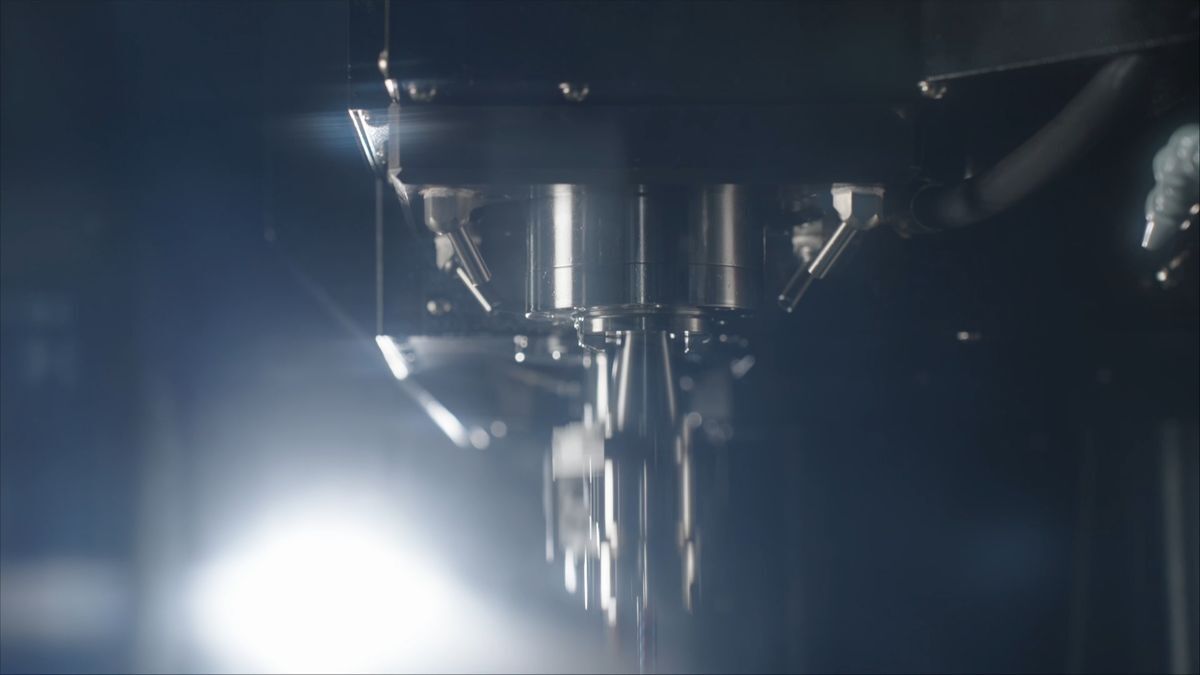

Годувати
Подача різання
10 000 мм/хв
Швидке переміщення
30 000 мм/хв
-1.png)

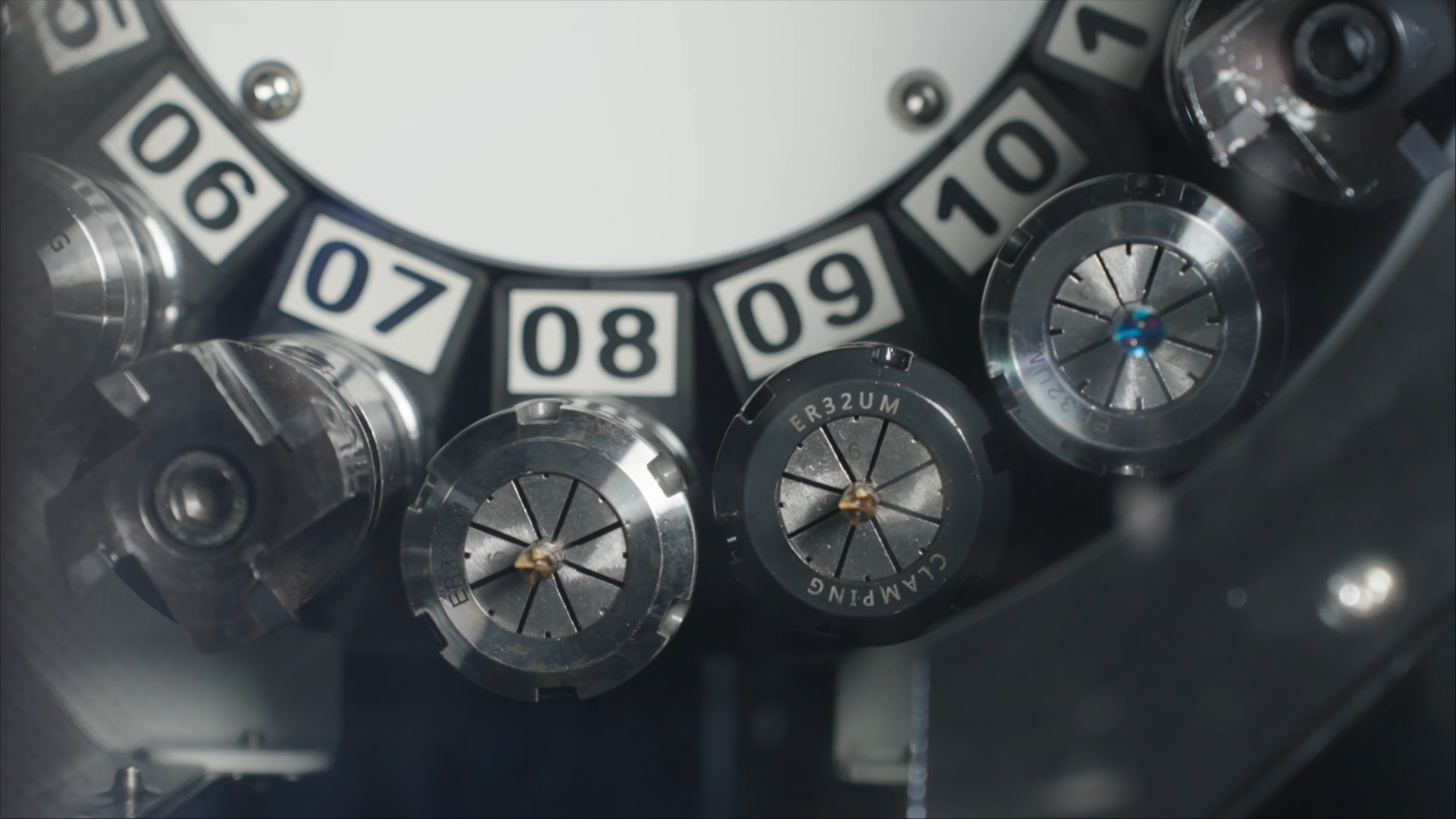

Автоматична зміна інструменту
Тип інструменту
Тип кронштейна
Ємність для зберігання інструменту
16 шт
Максимальний. Діаметр інструменту
63 мм
Максимально. Довжина інструменту
200 мм
Максимально. Вага інструменту
6,6 фунтів (3 кг)
Від інструменту до інструменту
1.5 s

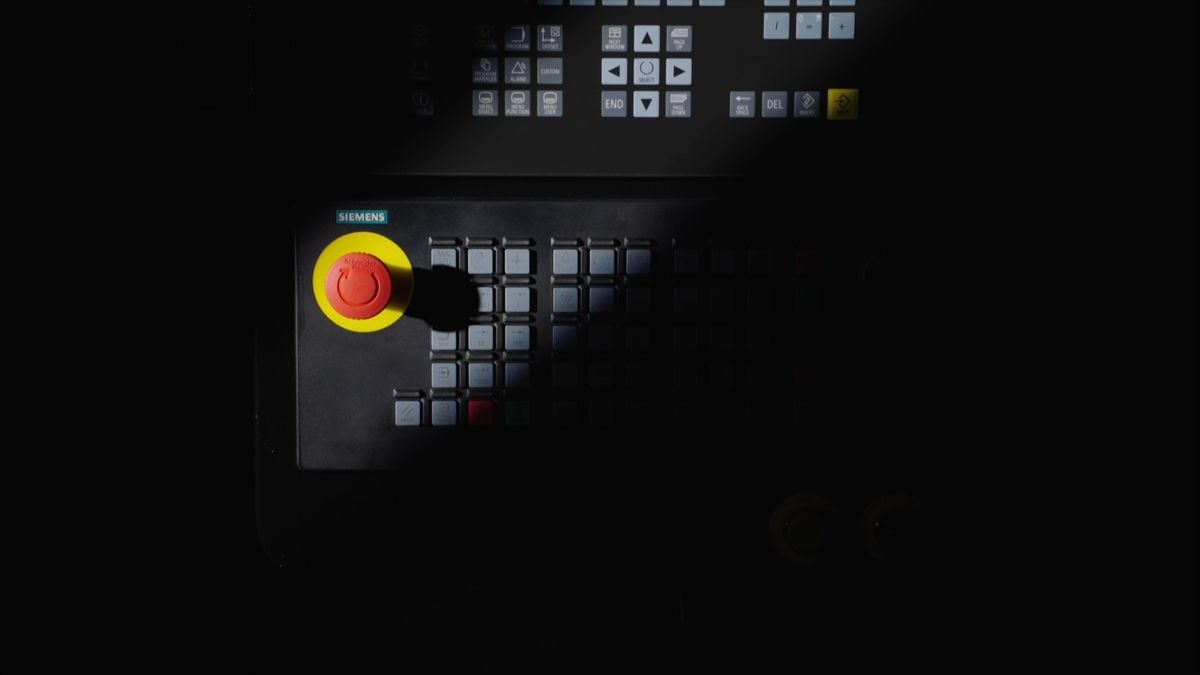

Потужність - Siemens 828
Потужність двигуна шпинделя (Швидкість/Макс)
7,5/11 кВт
Привідні двигуни (X,Y,Z)
1.1/2.2/2.2 кВт
Джерело живлення
AC380V/ 3-фазний
Потужність
14 кВА

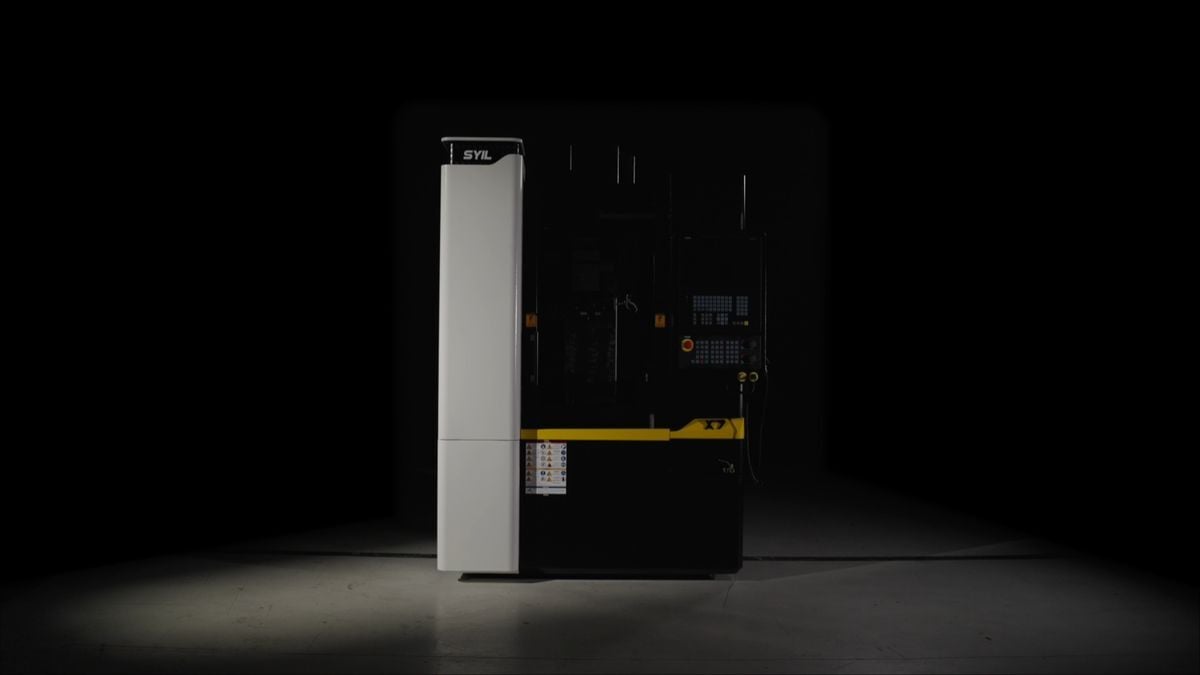

Розмір і вага машини
Розмір підлоги (Д×Ш×В)
1800 × 1600 × 2250 мм
Вага
2200 кг
Найкращий у своєму класі фрезерний верстат з ЧПК
Компактний верстат SYIL X7 з ЧПК займає невелику площу і працює з безпрецедентною швидкістю. Він забезпечує всі можливості ЧПК у компактному просторі, гарантуючи високу якість обробки.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

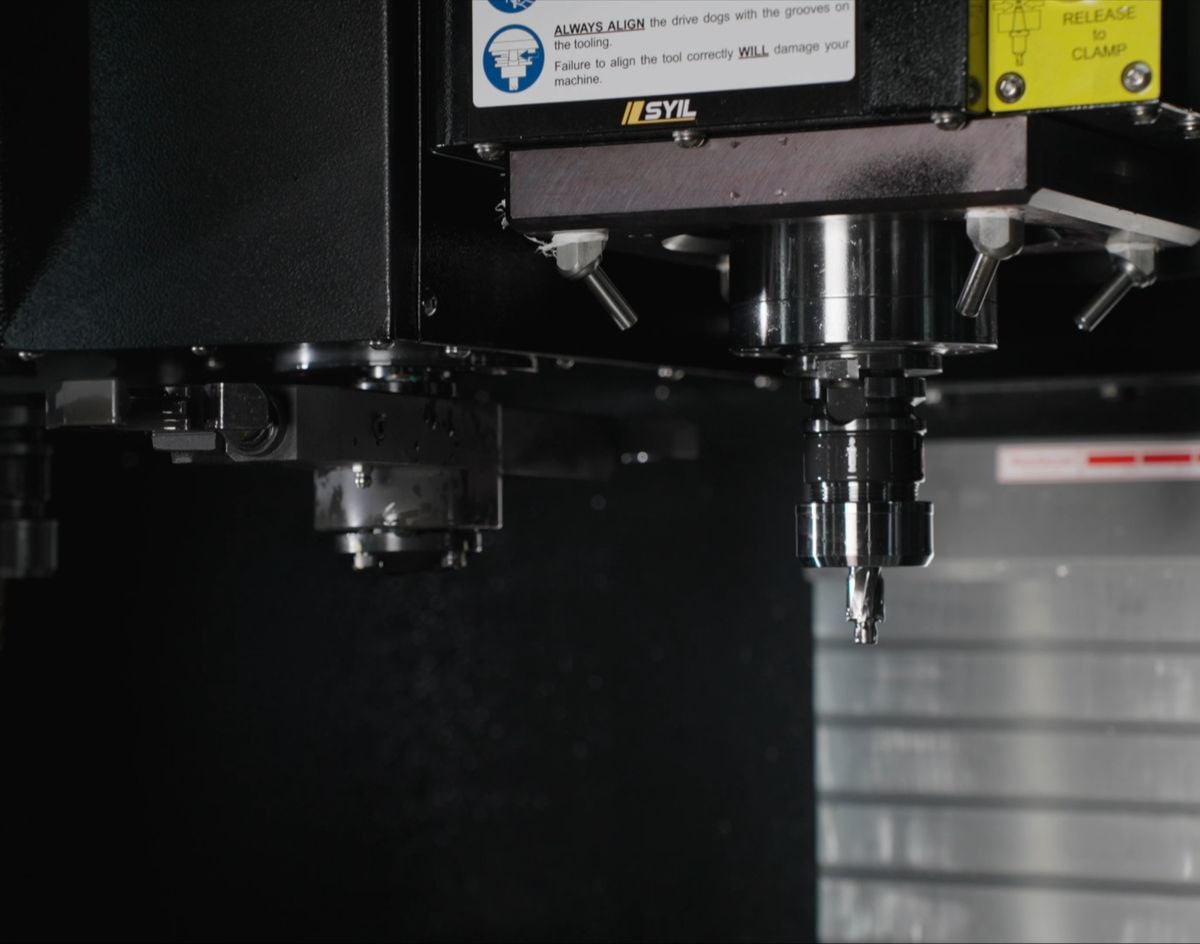

THK
Високоточні кулькові гвинти та лінійні напрямні

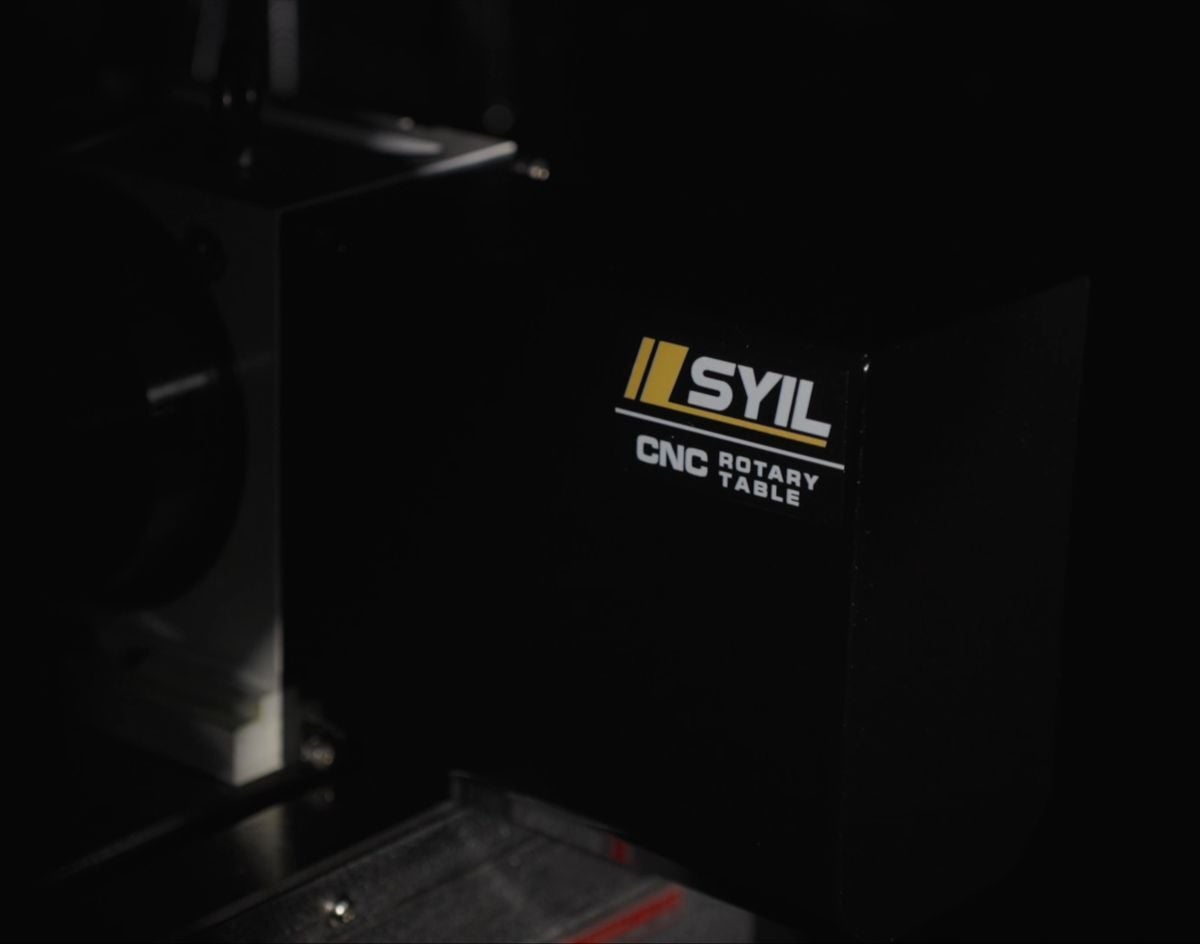

4-а вісь
Додаткова 4-а вісь

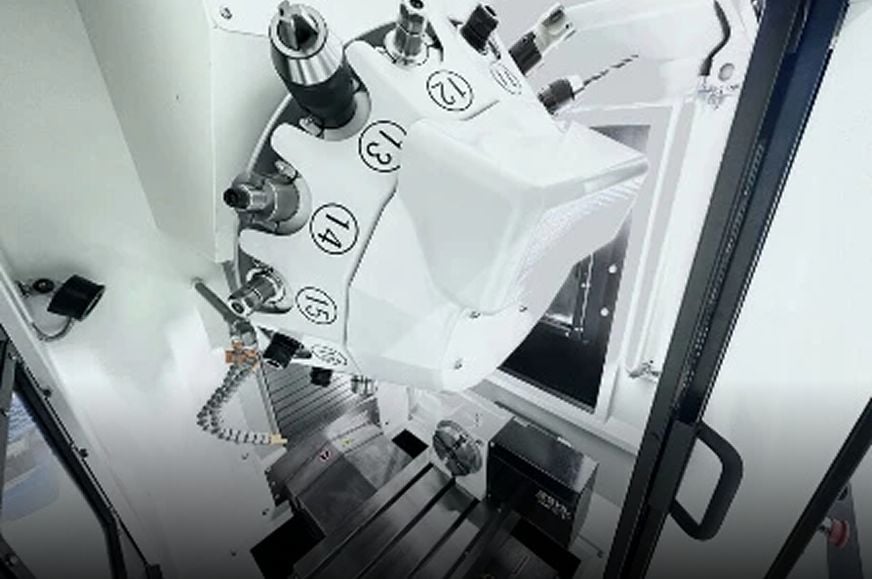

Високошвидкісний сервопривід для зміни інструменту
16-кишеньковий BT30
Опції SYIL X7
125 мм.
для 125-мм поворотного столу з ЧПК.
Бездротовий тип.
Тип кабелю TTC200.
S800.
Технічні характеристики
X5
X7
X9
X11
Таблиця
Розмір столу (мм)
560×260
700×300
860×500
1050×550
Навантаження на стіл (кг)
150
150
500
600
Поверхня столу (кількість×розмір×відстань у мм)
Т-подібні пази 3×14×80
Т-подібні пази 3×14×100
Т-подібні пази 5×18×100
Т-подібні пази 5×18×90
Відстань подорожі
Вісь X (мм)
300
400
760
1000
Вісь Y (мм)
260
300
500
500
Вісь Z (мм)
300
380
500
500
Відстань від носа шпинделя до стільниці
150-450
150-530
100-600
110-610
Відстань між шпинделем і поверхнею колони
330
358
530
650
Шпиндель
Конусність шпинделя
BT30
BT30
BT40
BT40
Силовий привід
Прямий
Пояс.
Пояс.
Пояс.
Макс. частота обертання шпинделя (об/хв)
20,000
12,000
10,000 (12,000 опційно)
10,000
Годувати
Швидке переміщення (мм/хв)
30,000
30,000
30,000
30,000
Подача різання (мм/хв)
10,000
10,000
10,000
10,000
Автоматичний пристрій для зміни інструменту
Тип
Колесо
Рука
Рука
Рука
Тримач інструменту
BT30
BT30
BT40
BT40
Ємність для зберігання інструментів
16
16
24
24
Максимальний діаметр інструменту (мм)
63
63
125
125
Максимальна довжина інструменту (мм)
200
200
240
300
Максимальна вага інструменту (кг)
3
3
7
7
Інструмент до інструменту (ів)
1
1.5
2
2.5
Інші дані
Вага машини (кг)
2180
2200
5000
7000
Розміри машини Д х Ш х В (мм)
Площа, включаючи бак для охолоджувальної рідини та контролер
Площа, включаючи бак для охолоджувальної рідини та контролер
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Мінімальний/максимальний тиск повітря (МПа (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Ємність бачка для охолоджуючої рідини (літри)
80
80
130
240
