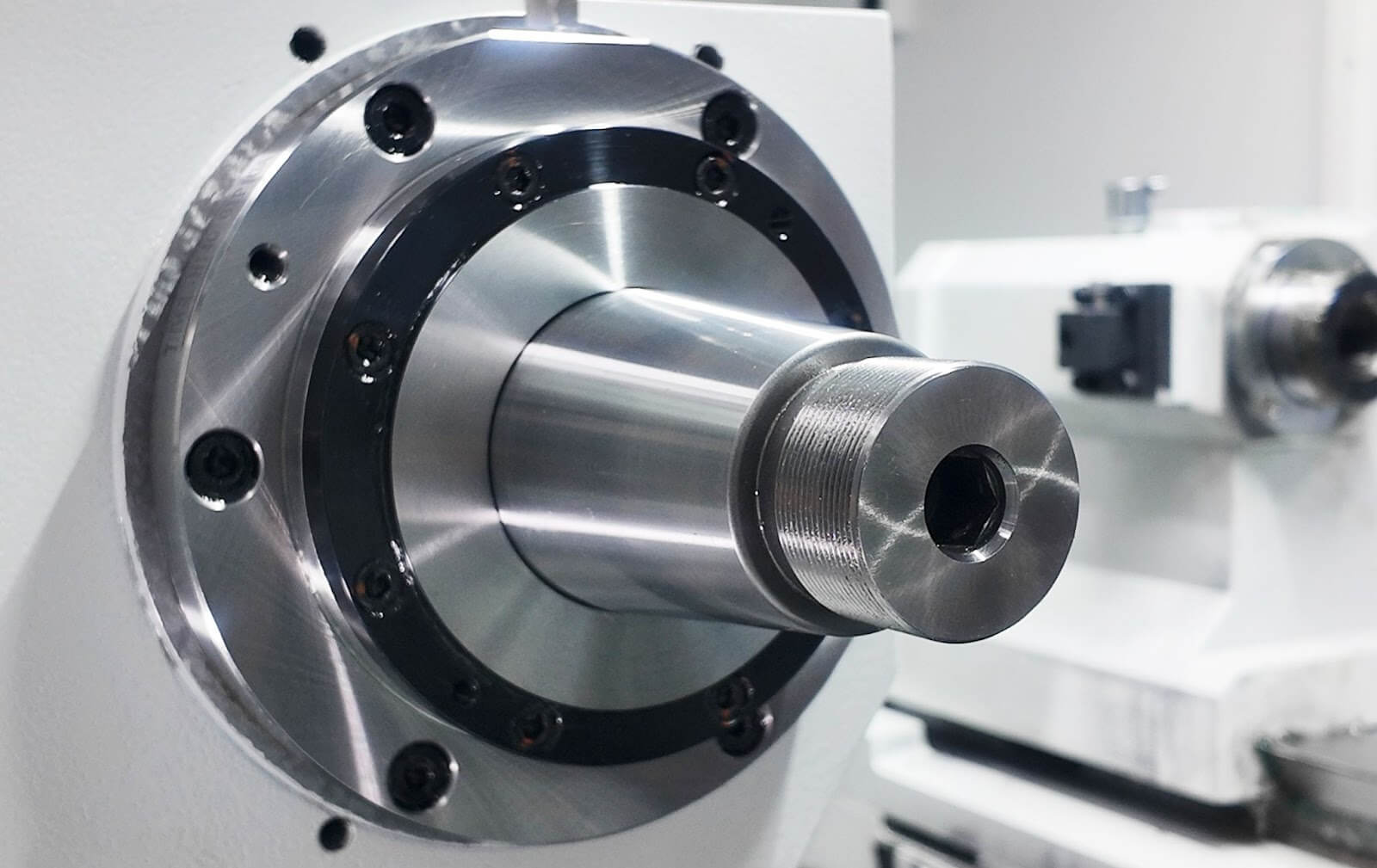

Шпиндель - привід шліфувального круга
Високоточні підшипники використовуються в шпинделі, щоб гарантувати його точність.
.jpg)
Працездатність
Діаметр гойдалки (мм)
350
Макс. Діаметр шліфування (мм)
330
Макс. Довжина шліфування (мм)
600
Відстань між центрами (мм)
650
Макс. Вага заготовки між центрами (кг)
60 (без опори на центр)
.jpg)

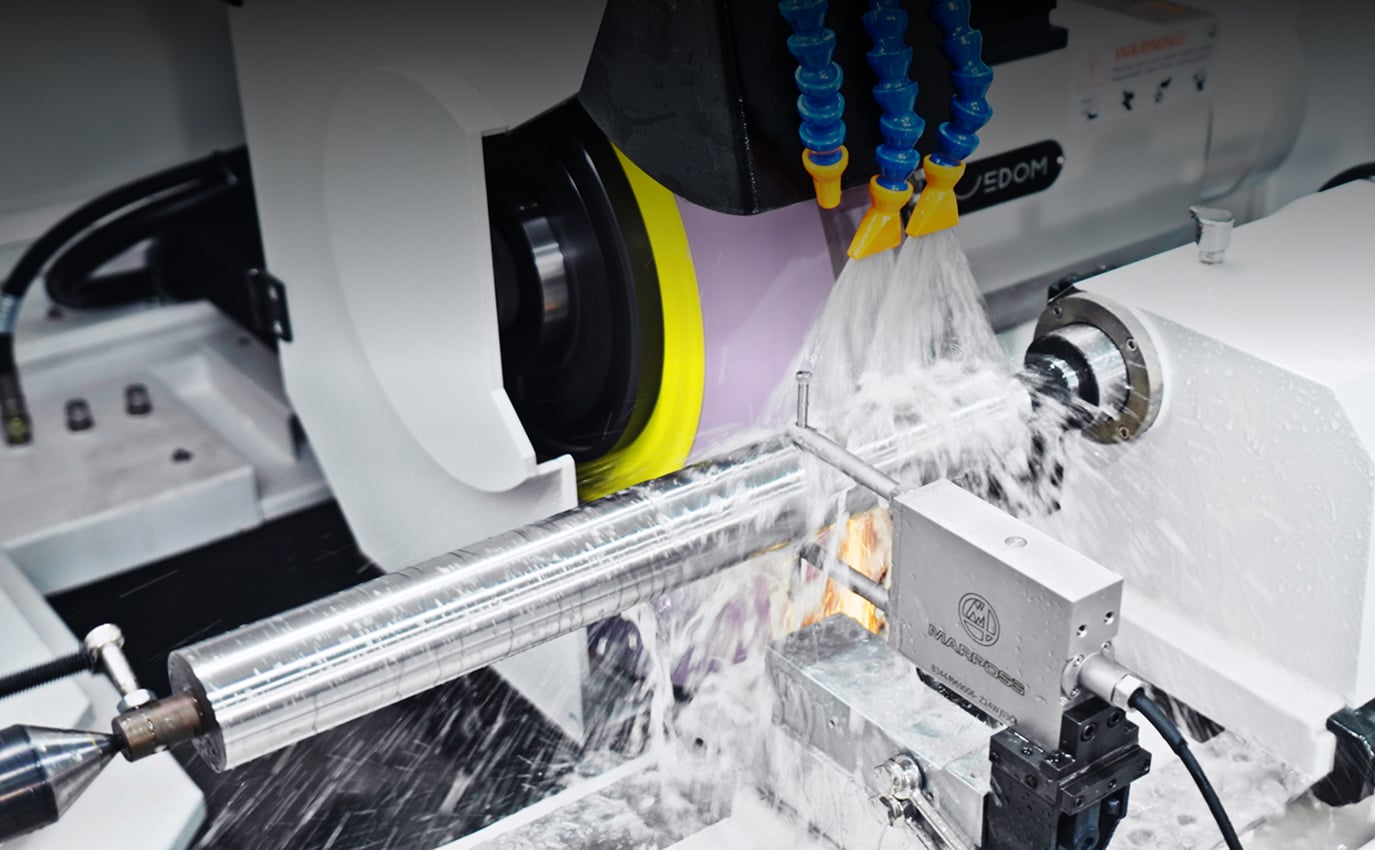

Головка шліфувального круга
Розміри шліфувального круга (зовнішній х товщина х внутрішній ) мм
610 x (25–100) x 203.2
Потужність двигуна шпинделя (кВт)
11
Швидкість лінії різання шліфувального круга (м/с)
60 (опція 100)
Розмір осі шпинделя (мм)
67
Тип підшипника шпинделя
Тип підшипника (опціонально ремінний)
-2.jpg)

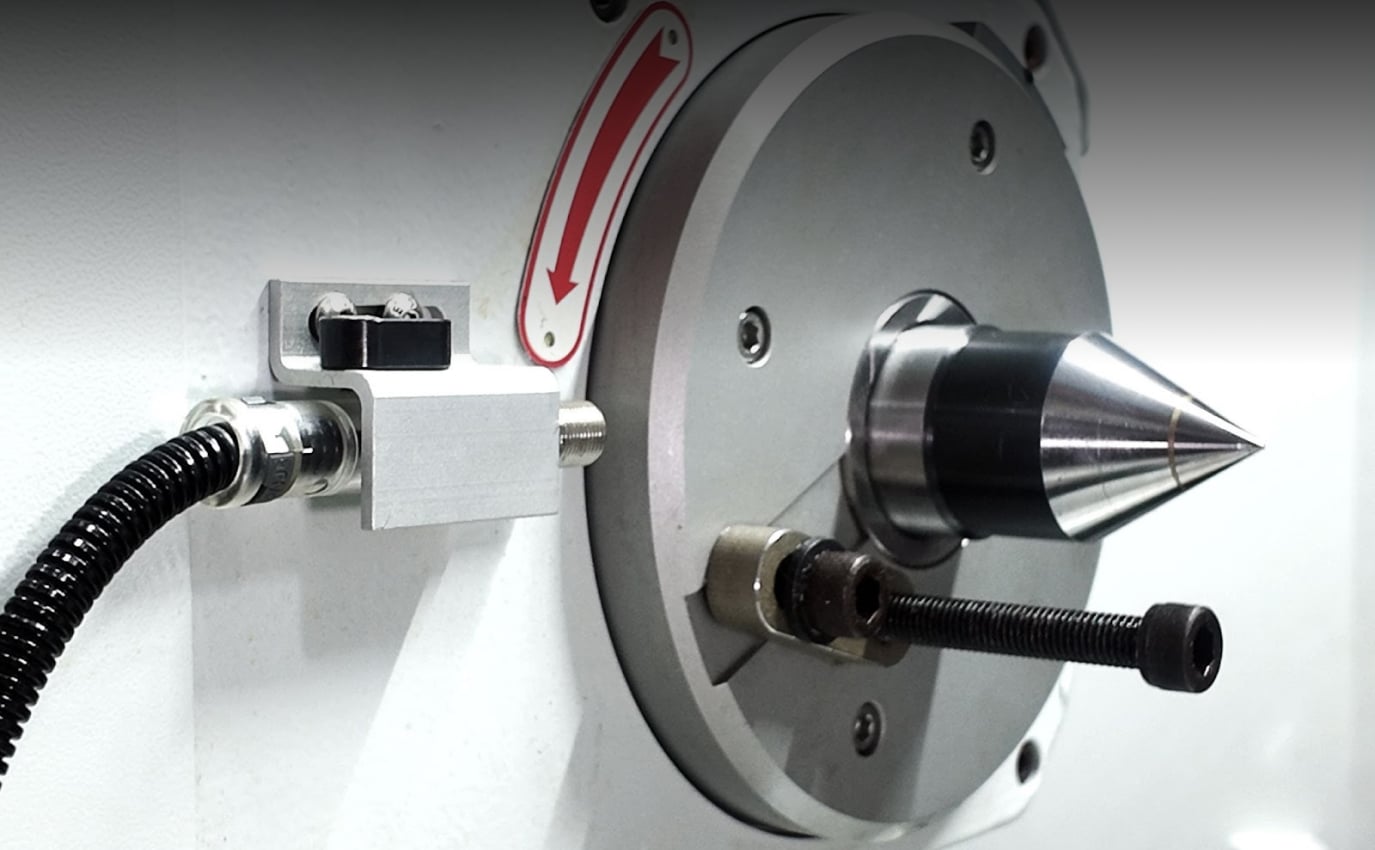

Робоча головка
Тип
Фіксований центр / Живий центр
Центральний конус
MT5
Частота обертання шпинделя (об/хв)
10~1000
Потужність двигуна (кВт)
2
%20(1).png)

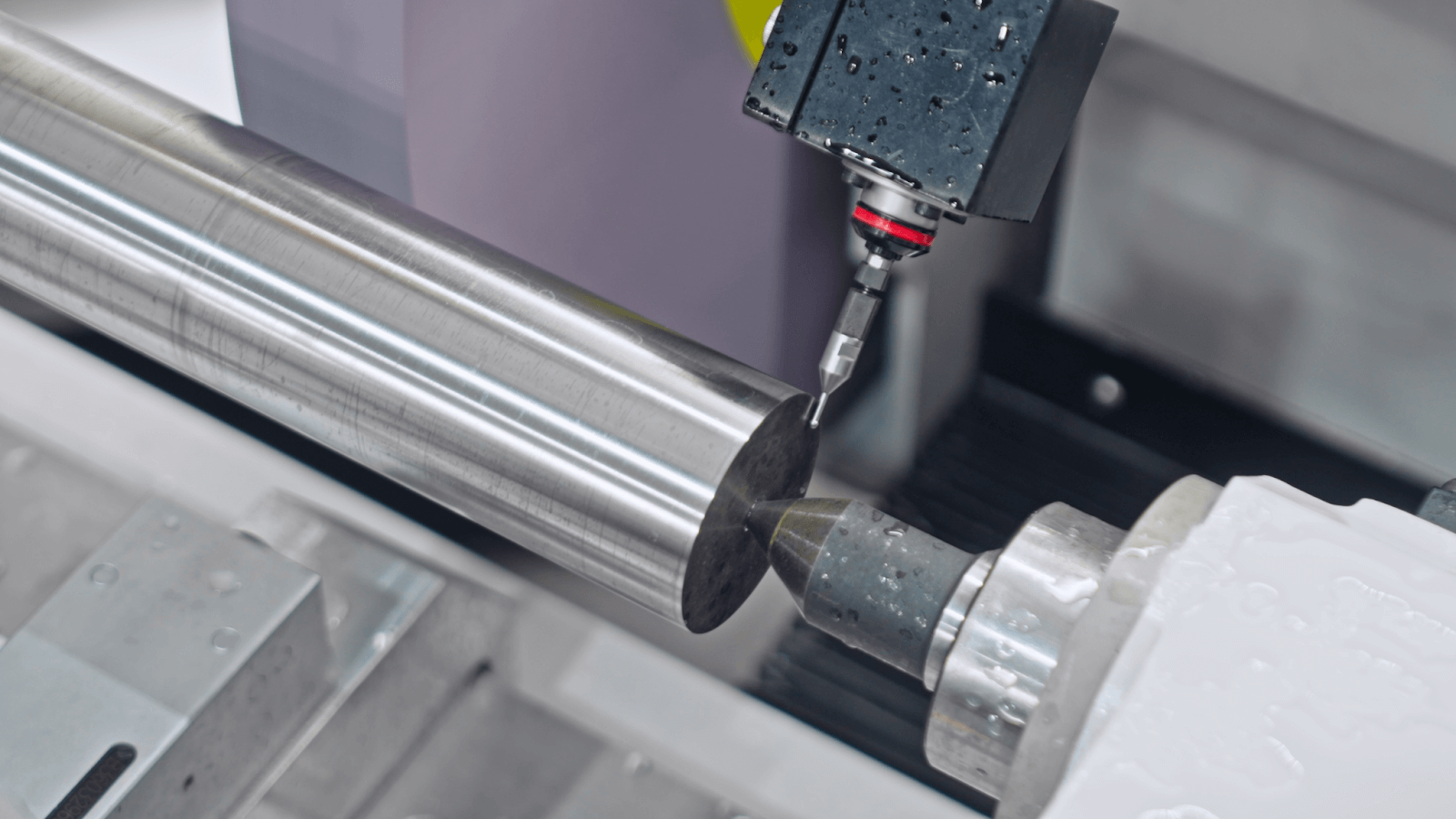

Задня бабка
Центральний конус
MT4
Діаметр втулки (мм)
58
Хід шпинделя (мм)
35
Супорт шліфувального круга по осі X
Хід столу (мм)
400
Швидкість швидкої подачі (м/хв)
16
Мінімальна подача на кожну шкалу (мм)
0.001/0.01/0.10
Режим подачі шліфувального круга
Занурювальний / Кутовий
Серводвигун осі X (кВт)
2.2
Супорт шліфувального круга
Напрямна шина з V-подібною конструкцією
-2.jpg)
Супорт шліфувального круга по осі Z
Хід столу (мм)
700
Швидкість швидкої подачі (м/хв)
16
Мінімальна подача на кожну шкалу (мм)
0.001/0.01/0.10
Серводвигун осі Z (кВт)
2.2
Направляюча для столу
Направляюча рейка з V-подібною конструкцією
Кут повороту лави (градуси за годинниковою стрілкою/проти годинникової стрілки)
4 і 9
Універсальний
Масляний насос для змащування головки шліфувального круга (кВт)
0.18
Насос для шліфувальних рідин (кВт)
0.18
Направляючий масляний насос (W)
25
Ємність масляного бака для шліфувальної головки (л)
30
Об'єм бака для шліфувальної рідини (л)
120
Ємність бака для мастила (л)
8 (постійне змащення)
Вага нетто (кг)
5200
Розміри (мм)
3015 x 2200 x 1867

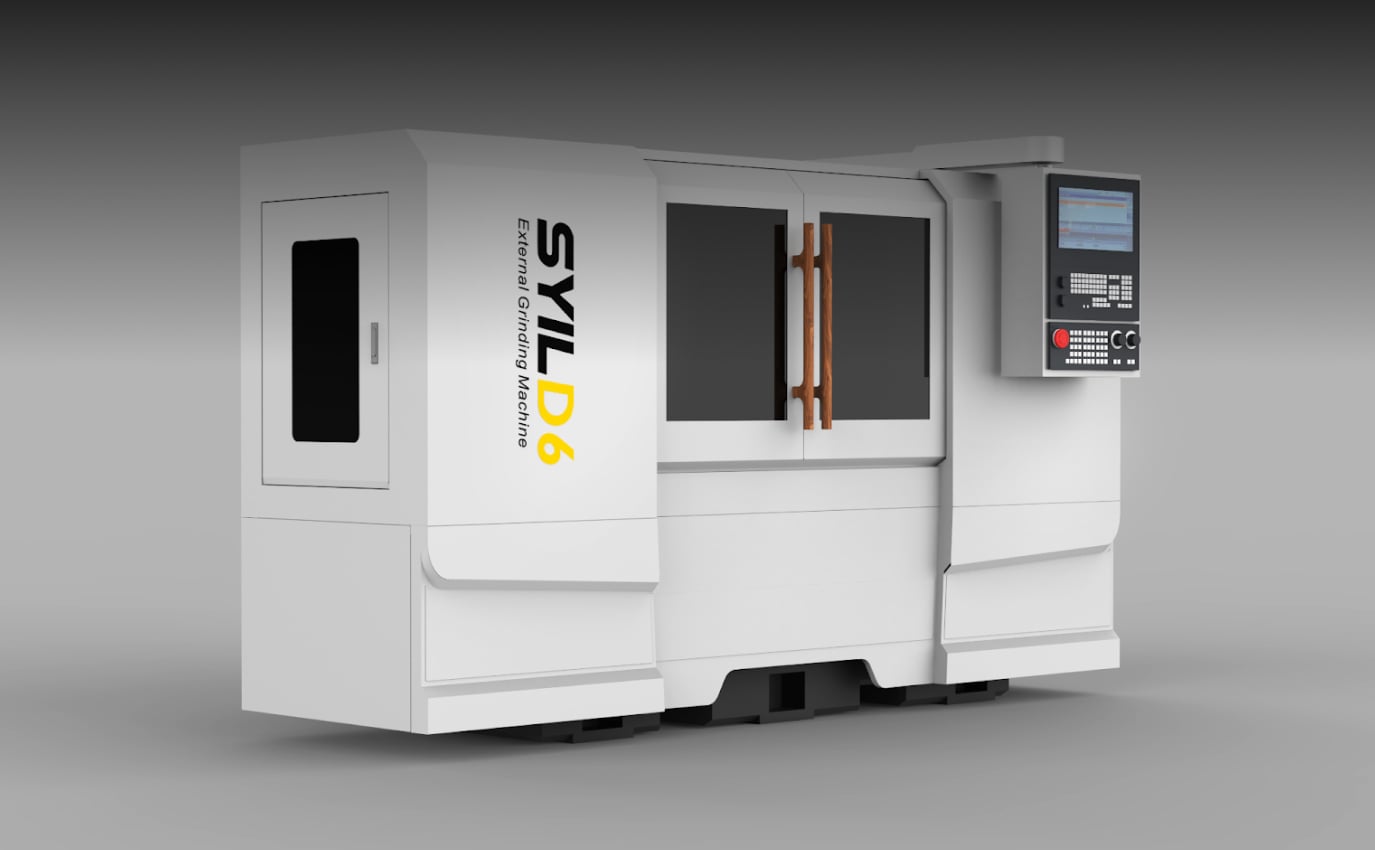

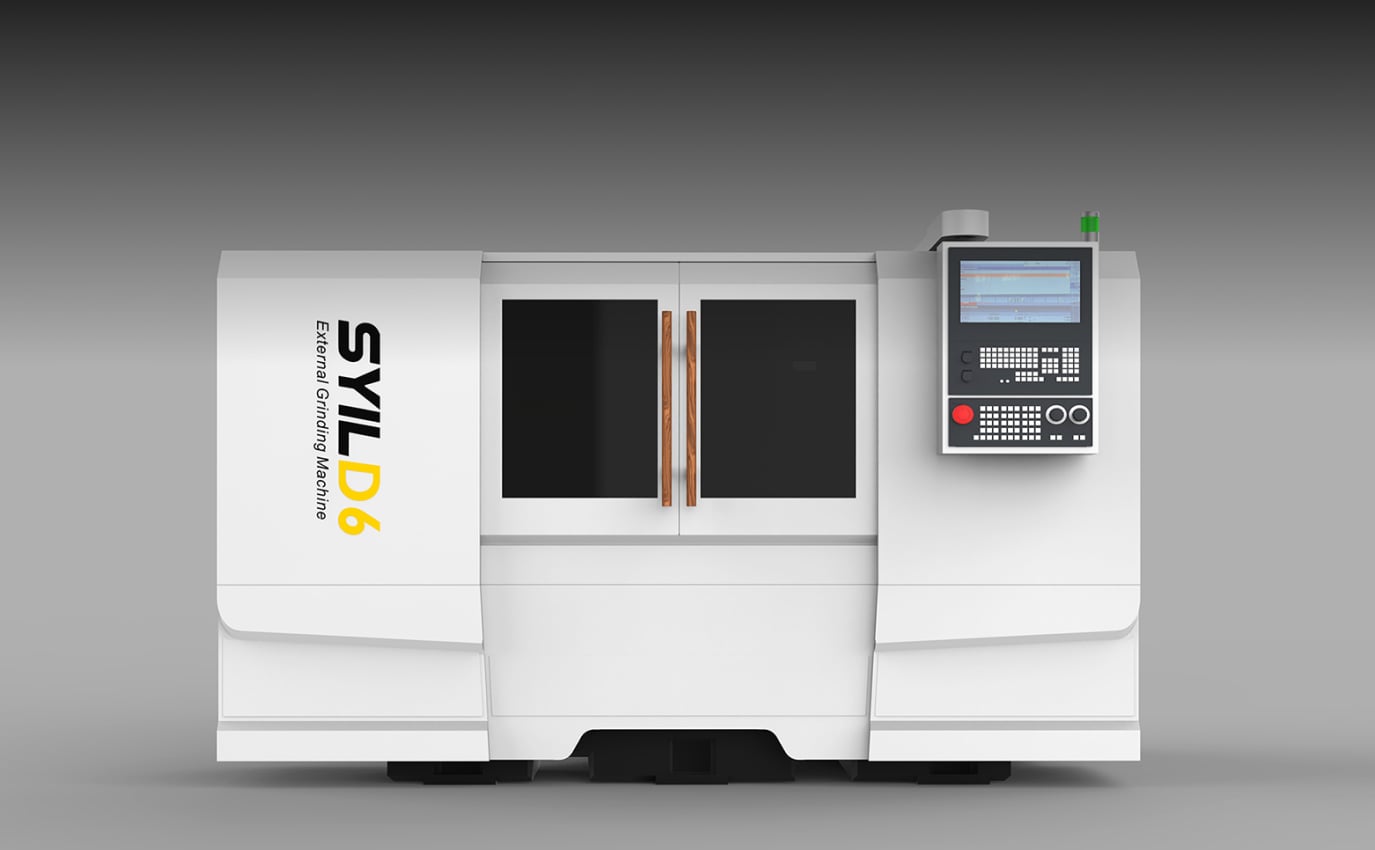

Найкращий у своєму класі шліфувальний верстат з ЧПК
D6 - це платформа верстата, призначена для зовнішнього циліндричного шліфування прецизійних валів. Ця лінійка пропонує чудову гнучкість і продуктивність та ідеально підходить для невеликих деталей, таких як пуансони, вали та хірургічне обладнання.
Завдяки відмінному співвідношенню ціни та якості, це ідеальний вибір як для гнучкого одиничного виробництва в невеликих майстернях, так і для ефективного великосерійного виробництва на великих підприємствах. Компактний за конструкцією, універсальний у використанні та інтуїтивно зрозумілий в управлінні, універсальний круглошліфувальний верстат D6 забезпечує неперевершену точність і максимальну продуктивність.
.png)

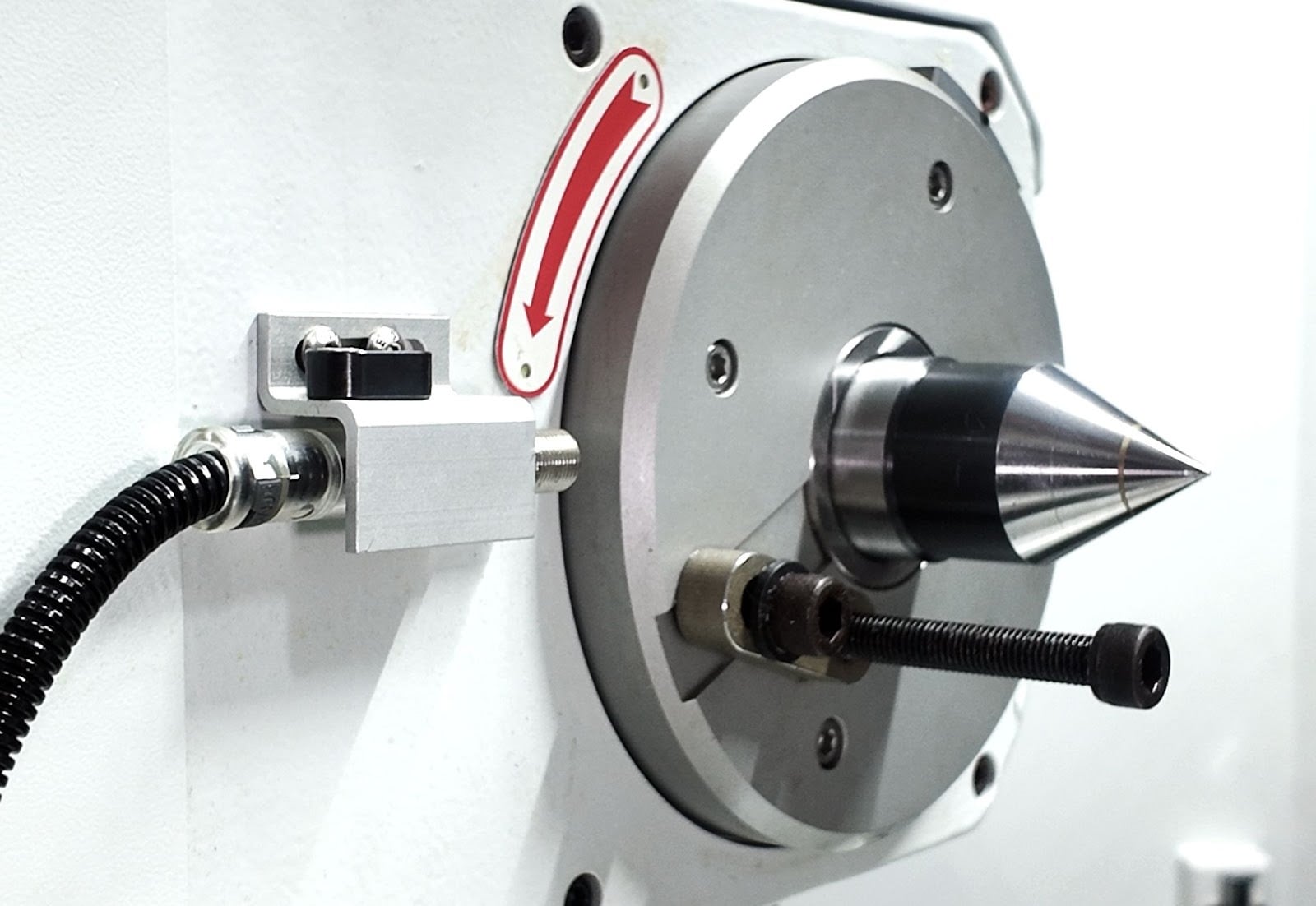

Робоча бабка - Пристрій для переміщення виробу
Шліфувальна бабка заготовки підходить як для шліфування з живим шпинделем, так і для шліфування з двоцентровим затискачем.
.png)

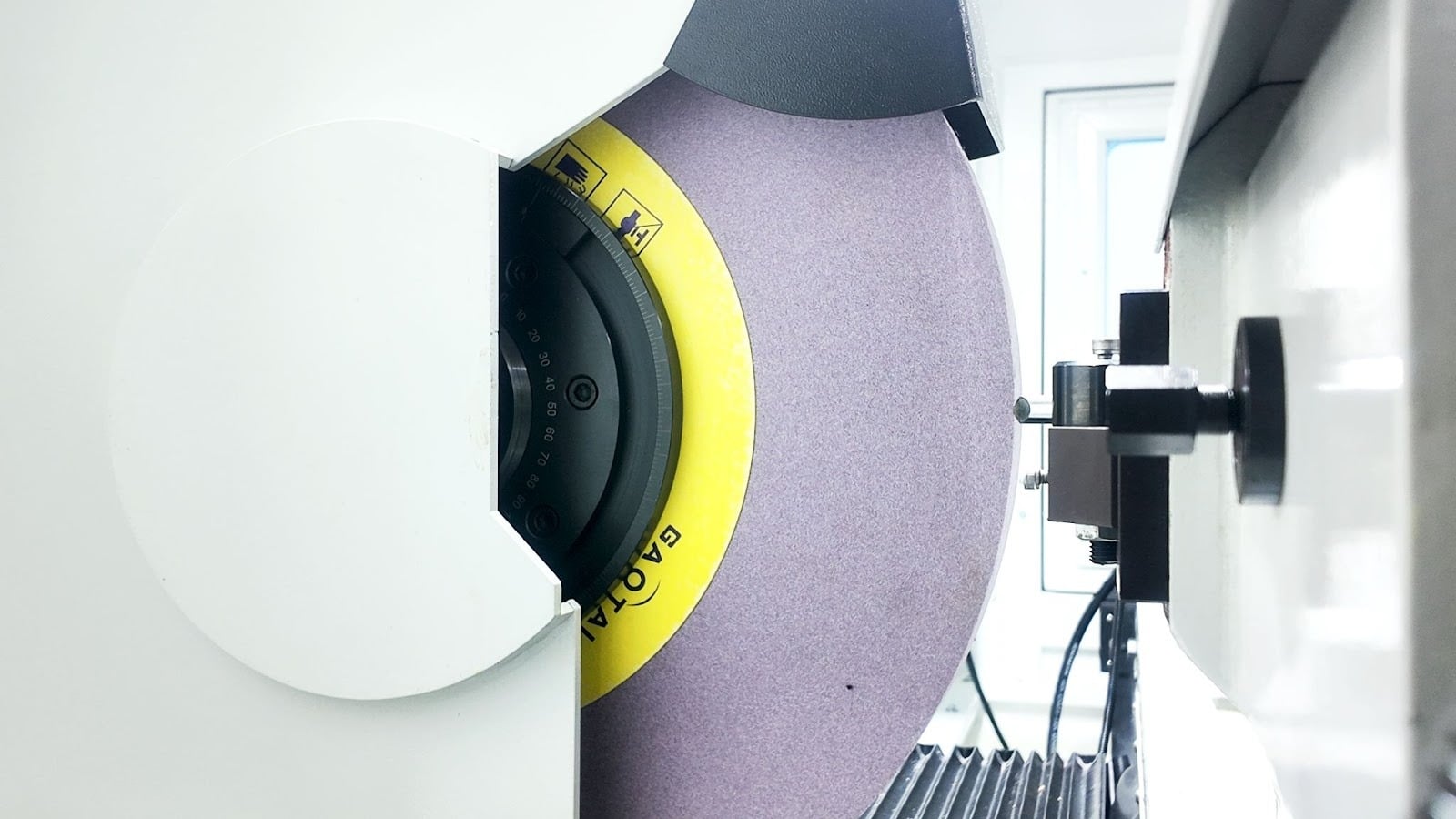

Головка шліфувального круга - пристрій для кріплення шліфувального круга
Має систему динамічного та статичного тиску. Ця система забезпечує безперервну масляну плівку навколо шпинделя та підшипників під час обертання шліфувального круга, що значно подовжує термін служби шпинделя шліфувального круга.
Задня бабка - правосторонній затискний пристрій
Задня бабка має втулку великого розміру, яка плавно ковзає в корпусі. Точне регулювання досягається з мінімальними зусиллями. Точне регулювання циліндричності досягається в межах заданого діапазону завдяки точному регулюванню циліндричності під час шліфування з двоцентровим затисканням.

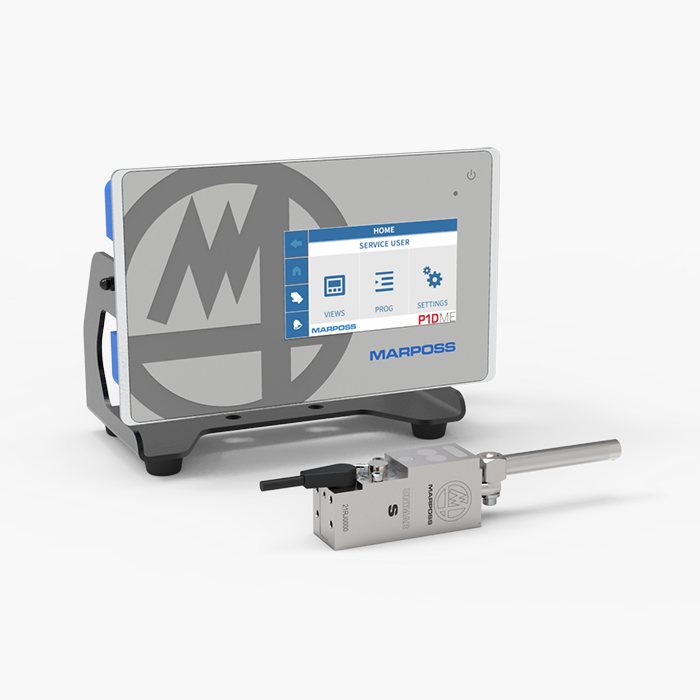

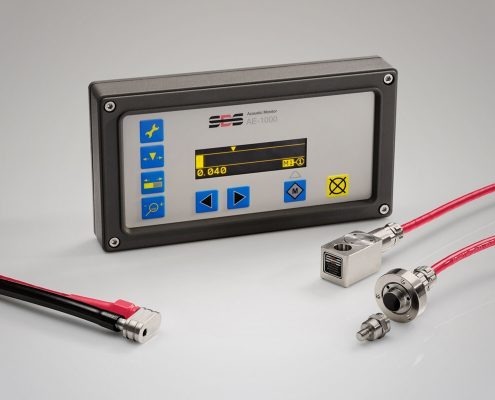

.png?width=1200&height=900&name=Mask%20group%20(6).png)

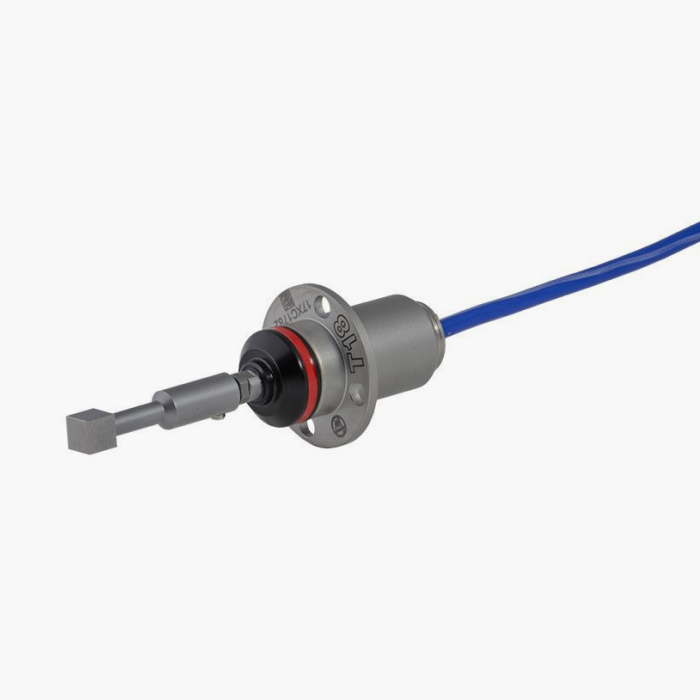

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Технічні характеристики
D6
D7
D10
Працездатність
Діаметр гойдалки (мм)
350
350
350
Макс. Діаметр шліфування (мм)
330
330
330
Макс. Довжина шліфування (мм)
600
750
1000
Відстань між центрами (мм)
650
800
1050
Макс. Вага заготовки між центрами (кг)
60 (Без центрального стійкого спокою)
80 (Без центрального стійкого спокою)
120 (без центрального стійкого спокою)
Головка шліфувального круга
Розміри шліфувального круга (зовнішній х товщина х внутрішній ) мм
610 x (25–100) x 203.2
610 x (25–100) x 203.2
610 x (25–100) x 203.2
Потужність двигуна шпинделя (кВт)
11
11
11
Швидкість лінії різання шліфувального круга (м/с)
60 (необов'язково 100)
61 (необов'язково 100)
62 (необов'язково 100)
Розмір осі шпинделя (мм)
67
67
67
Тип підшипника шпинделя
Тип підшипника (опціонально ремінний)
Тип підшипника (опціонально ремінний)
Тип підшипника (опціонально ремінний)
Робоча головка
Тип
Фіксований центр / Живий центр
Фіксований центр / Живий центр
Фіксований центр / Живий центр
Центральний конус
MT5
MT5
MT5
Частота обертання шпинделя (об/хв)
10~1000
10~1000
10~1000
Потужність двигуна (кВт)
2
2
2.5
Задня бабка
Центральний конус
MT4
MT4
MT4
Діаметр гільзи (мм)
58
58
58
Хід шпинделя (мм)
35
35
35
Супорт шліфувального круга по осі X
Хід столу (мм)
400
400
400
Швидкість швидкої подачі (м/хв)
16
16
16
Мінімальна подача / кожна шкала (мм)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Режим подачі шліфувального круга
Врізні / кутові
Врізні / кутові
Врізні / кутові
Серводвигун осі X (кВт)
2.2
2.2
2.2
Супорт шліфувального круга
Напрямна рейка з V-подібною конструкцією
Напрямна рейка з V-подібною конструкцією
Напрямна рейка з V-подібною конструкцією
Супорт шліфувального круга по осі Z
Хід столу (мм)
700
850
1300
Швидкість швидкої подачі (м/хв)
16
16
16
Мінімальна подача / кожна шкала (мм)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Серводвигун осі Z (кВт)
2.2
2.2
2.2
Слайд таблиці
Напрямна рейка з V-подібною конструкцією
Напрямна рейка з V-подібною конструкцією
Напрямна рейка з V-подібною конструкцією
Кут повороту столу (градуси за годинниковою стрілкою/проти годинникової стрілки)
4 і 9
4 і 9
4 і 9
Універсальний
Насос для змащування головки шліфувального круга (кВт)
0.18
0.18
0.18
Насос для шліфувальної рідини (кВт)
0.18
0.18
0.18
Направляючий масляний насос (Вт)
25
25
25
Ємність масляного бака для шліфувальної головки (л)
30
30
30
Ємність бака для шліфувальної рідини (л)
120
120
120
Ємність бака для направляючої оливи (л)
8 (постійне змащення)
8 (постійне змащення)
8 (постійне змащення)
Вага нетто (кг)
5200
5500
6200
Розміри (мм)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
